3.4 Теплоизоляция

Лучше всего теплоизоляцию устанавливать при

температуре примерно + 15 °C. Чтобы легче было

подтянуть концы теплоизоляционных матов друг к

другу, нужно слегка постукивать по ним в направ-

лении обоих концов застежек.

Торцевые планки сначала надеть на присоедини-

тельные штуцеры и закрепить монтажными приспо-

соблениями (U-образными планками).

l Теплоизоляционный круг с надрезами для ножек

бака-накопителя положить на пол (рис.6).

l Обернуть теплоизоляционные маты вокруг бака-

водонагревателя так, чтобы штуцеры подключе-

ния попали в отверстия на матах (рис.6).

l Подтянуть и скрепить между собой концы тепло-

изоляционных матов (рис.6).

l Вставить теплоизоляционную шайбу (рис.7,

поз.3) перед передней крышкой смотрового

люка (рис.7, поз.1).

l Прикрутить 4 саморезами (рис.7, поз.2) кожух,

закрывающий крышку смотрового люка.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Теплоизоляционный мат состоит из

двух частей.

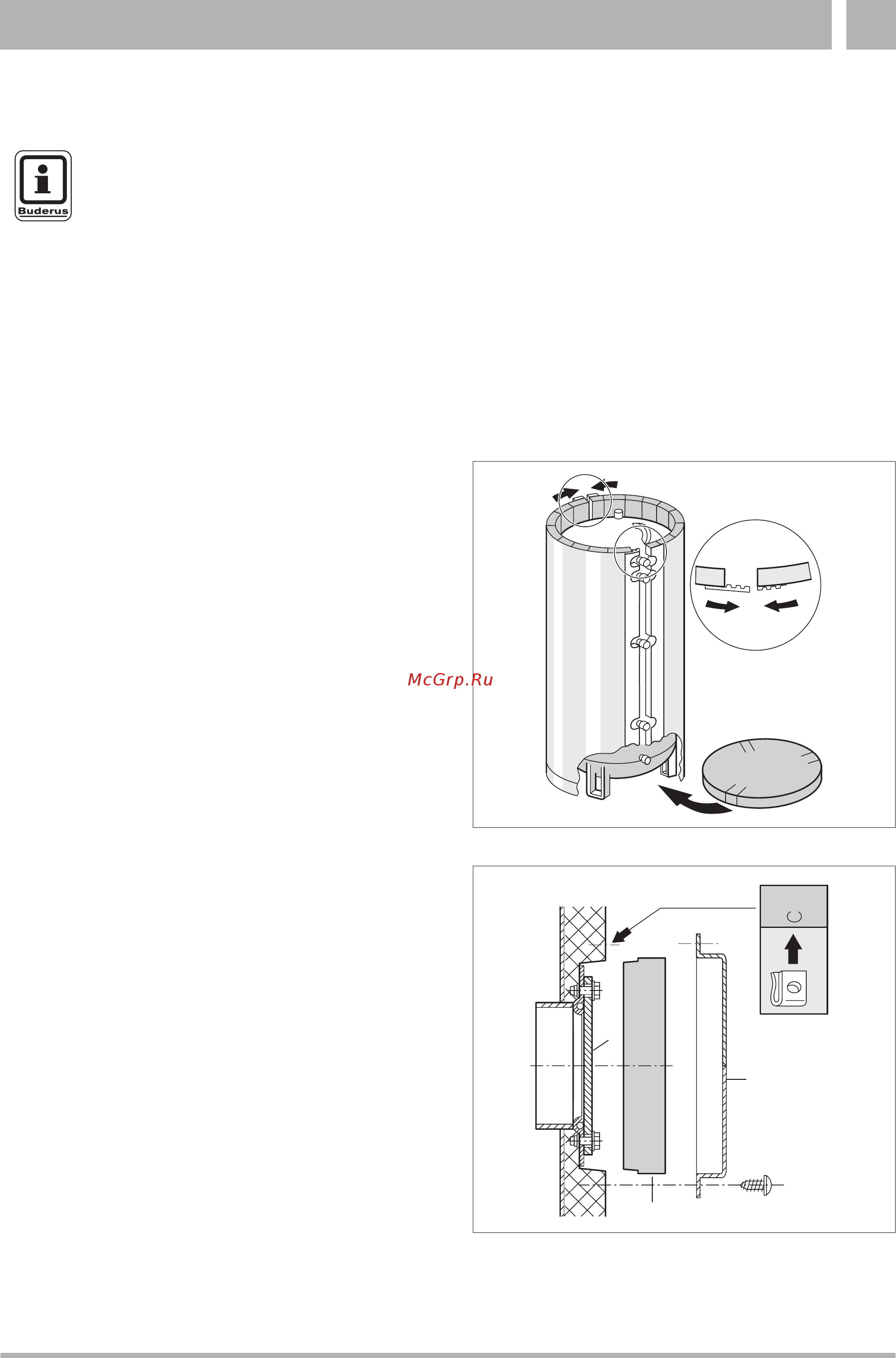

Рис. 6 Теплоизоляция

Рис. 7 Теплоизоляция крышки переднего смотрового

люка
