Монтаж 3
5
Оставляем за собой прав о на изменения!
Инструкция по монтажу и техническому обслуживанию. Ба к-накопитель Logalux SF 400/3–1000/3 • Издание 2012/07 1
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3 Монтаж
3.1 Монтаж трубопроводов
Монтаж трубопроводов и установку на них арматуры
необходимо проводить в соответствии с (рис.3),
учитывая существующие нормы и правила. Все
соединения на баке-накопителе должны быть резь-
бовыми.
l Установить вентиль для продувки и спуска
воздуха в трубопровод горячей воды перед
запорным вентилем (рис.3).
На сливном трубопроводе не допускается устана-
вливать колена, так как должно быть обеспечено
беспрепятственное удаление шлама.
На предохранительном клапане следует установить
табличку со следующим предупреждением: „Не
перекрывать линию продувки. Во время нагрева в
целях безопасности возможен выход воды.“
Поперечное сечение линии продувки должно быть
равно как минимум выходному сечению предохра-
нительного клапана.
Периодически следует проверять эксплуатационную
готовность предохранительного клапана, проводя
его продувку.
l Проверить герметичность всех подключений и
крышки смотрового люка!
Все трубопроводы и подключения должны быть
смонтированы без напряжения !
Таб.2 Размеры предохранительного клапана

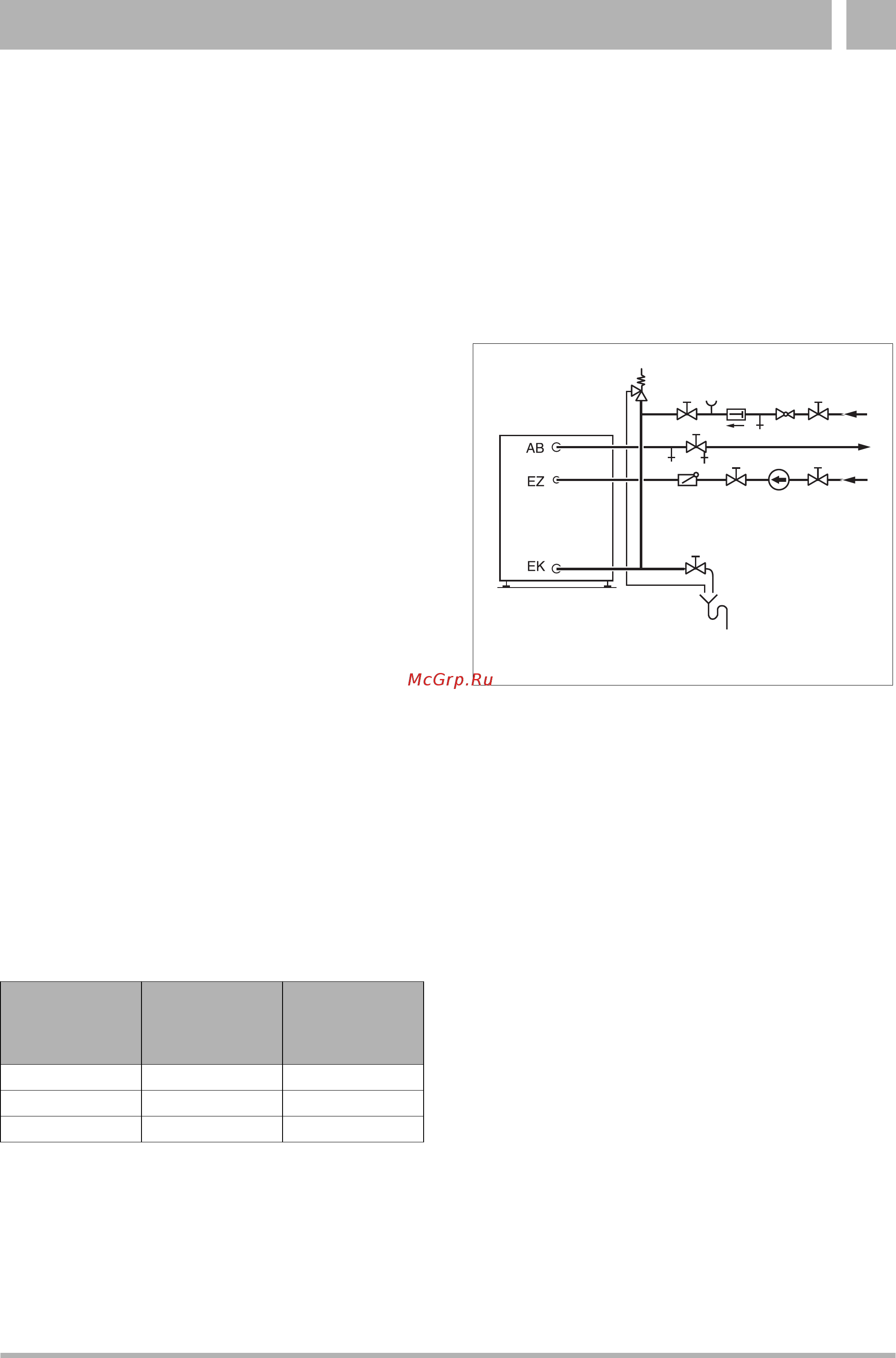

Рис. 3 Монтаж трубопроводов и арматуры
Поз. 1: бак-накопитель
Поз. 2: вентиль для продувки и спуска воздуха
Поз. 3: запорный вентиль со сливом
Поз. 4: предохранительный клапан
Поз. 5: обратный клапан
Поз. 6: запорный вентиль
Поз. 7: циркуляционный насос
Поз. 8: редуцирующий клапан (при необходимости)
Поз. 9: контрольный клапан
Поз. 10: клапан, препятствующий обратному потоку
Поз. 11: штуцер для подключения манометра
Поз. 12: слив воды
4
6
2
5
6
7
6
12
10
11
9
8
6
1
3
Предельные параметры бака-накопителя
Горячая вода макс. 95
°
C
Избыточное рабочее давление:
Горячая вода
max. 10 бар
Минимальный
присоединитель
-ный диаметр
Номинальный
объем
бака-накопителя
[л]
Макс. тепловая
мощность [кВт]
DN 15 до 200 75
DN 20 свыше 200–1000 150
DN 25 свыше 1000–5000 250
