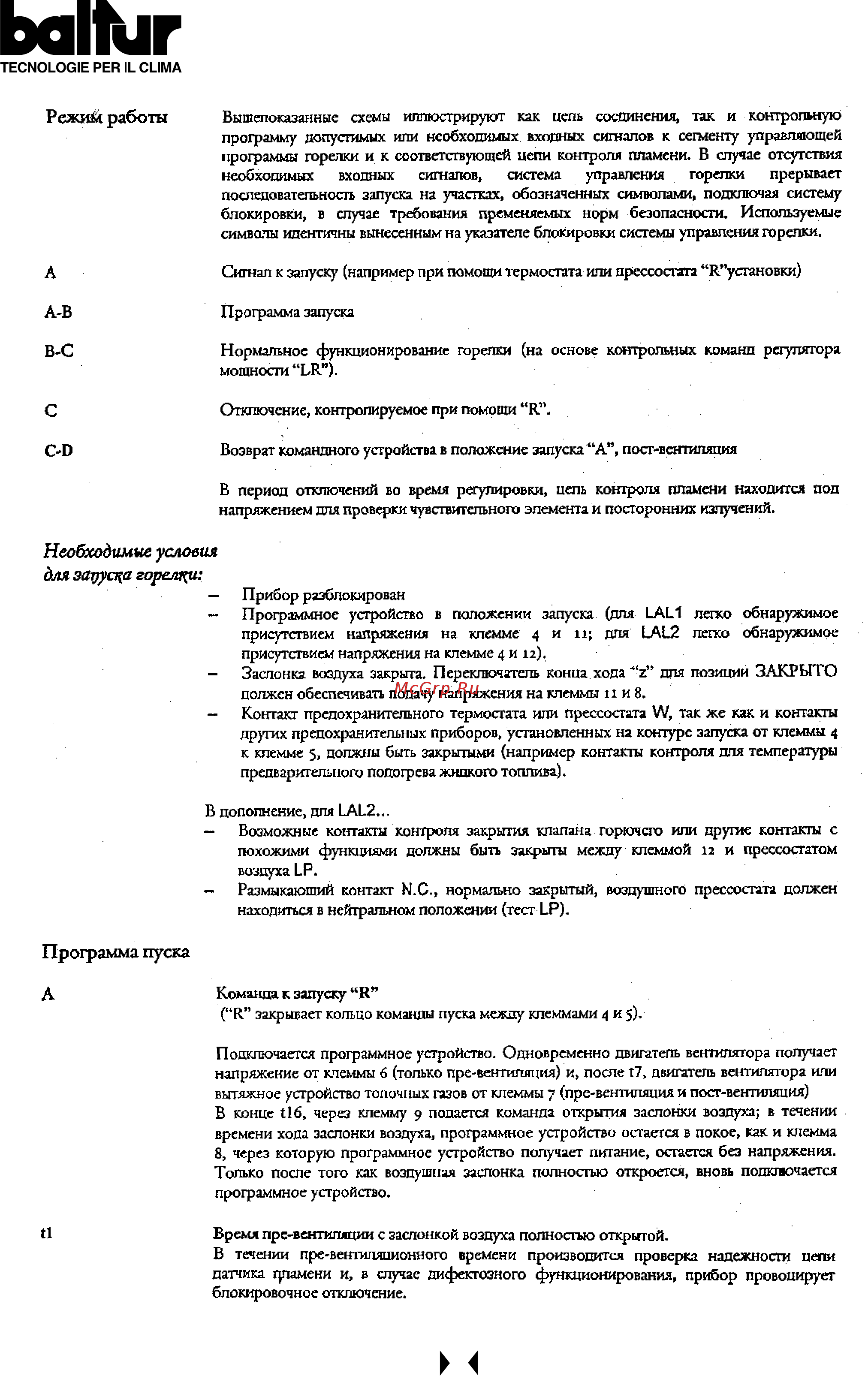

balhir TECNOLOGIE PER IL CLIMA Режим работы Вышепоказанные схемы иллюстрируют как цепь соединения так и контрольную программу допустимых или необходимых входных сигналов к сегменту управляющей программы горелки и к соответствующей цепи контроля пламени В случае отсутствия необходимых входных сигналов система управления горелки прерывает последовательность запуска на участках обозначенных символами подключая систему блокировки в случае требования пременяемых норм безопасности Используемые символы идентичны вынесенным на указателе блокировки системы управления горелки А Сигнал к запуску например при помощи термостата или прессосгата установки А В Программа запуска В С Нормальное функционирование горелки на основе контрольных команд регулятора мощности ЬК С Отключение контролируемое при помощи R C D Возврат командного устройства в положение запуска А пост вентиляция В период отключений во время регулировки цепь контроля пламени находится под напряжением для проверки чувствительного элемента и посторонних излучений Необходимые условия для запуске горелки Прибор разблокирован Программное устройство в положении запуска для LAL1 легко обнаружимое присутствием напряжения на клемме 4 и и для LAL2 легко обнаружимое присутствием напряжения на клемме 4 и 12 Заслонка воздуха закрыта Переключатель конца хода z для позиции ЗАКРЫТО должен обеспечивать подачу напряжения на клеммы и и 8 Контакт предохранительного термостата или прессосгата W так же как и контакты других предохранительных приборов установленных на контуре запуска от клеммы 4 к клемме 5 должны быть закрытыми например контакты контроля для температуры предварительного подогрева жидкого топлива В дополнение для LAL2 Возможные контакты контроля закрытия клапана горючего или другие контакты с похожими функциями должны быть закрыта между клеммой 12 и прессостатом воздуха LP Размыкающий контакт N C нормально закрытый воздушного прессосгата должен находиться в нейтральном положении тест LP Программа пуска А Команда к запуску R R закрывает кольцо команды пуска между клеммами 4 и 5 Подключается программное устройство Одновременно двигатель вентилятора получает напряжение от клеммы 6 только пре вегггиляция и после Т7 двигатель вентилятора или вытяжное устройство топочных газов от клемма 7 пре вентиляция и пост вентиляиия В конце И6 через клемму 9 подается команда открытия заслонки воздуха в течении времени хода заслонки воздуха программное устройство остается в покос как и клемма 8 через которую программное устройство получает питание остается без напряжения Только после того как воздушная заслонка полностью откроется вновь подключается программное устройство н Время пре вентиляции с заслонкой воздуха полностью открытой В течении пре вентиляционного времени производится проверка надежности цепи датчика трамени и в случае дифекгозного функционирования прибор провоцирует блокировочное отключение н
