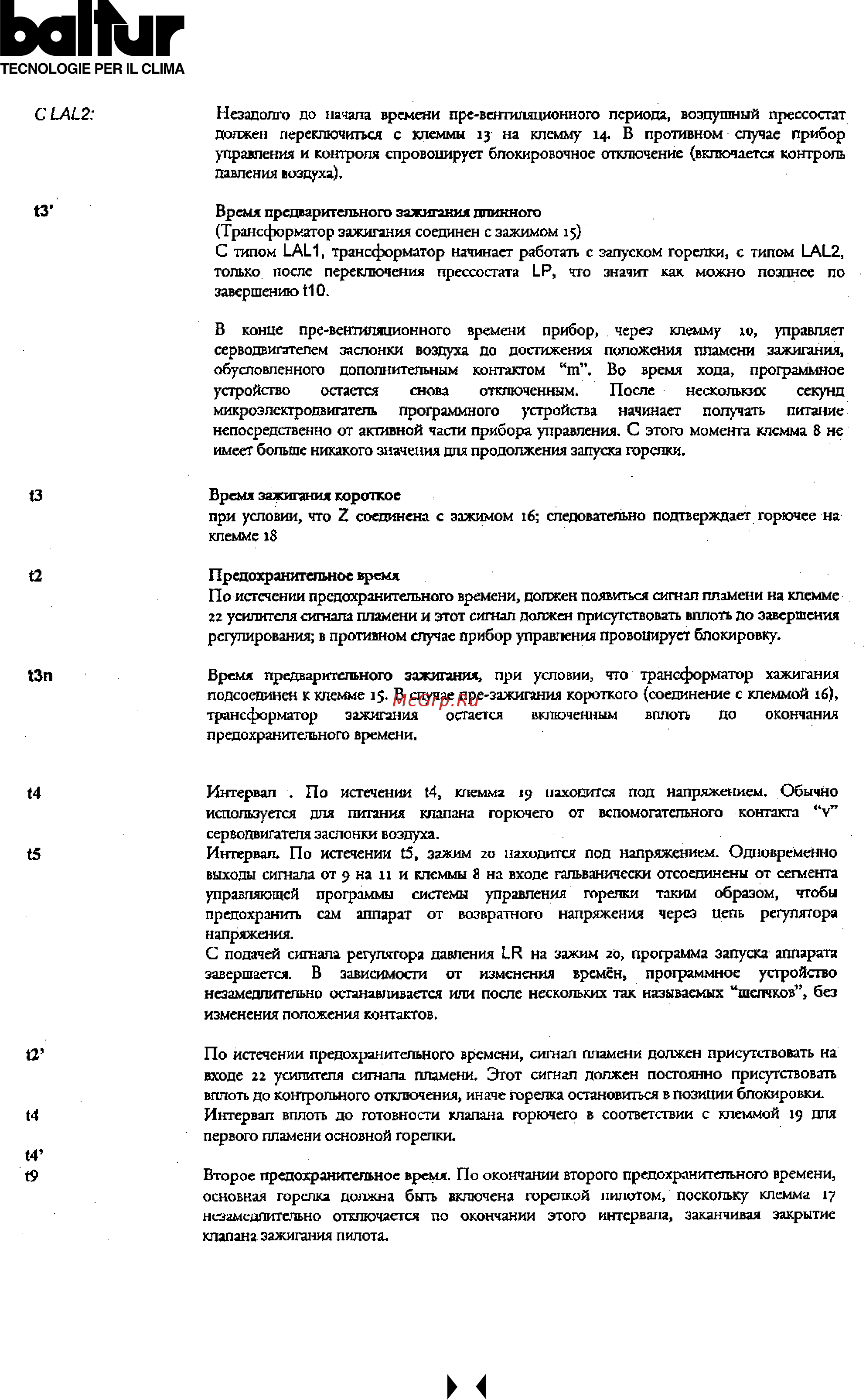

balhir TECNOLOGIE PER IL CLIMA CLAL2 Незадолго до начала времени пре вентиляционного периода воздушный прессостат должен переключиться с клеммы 13 на клемму 14 В противном случае прибор управления и контроля спровоцирует блокировочное отключение включается контроль давления воздуха tr Время предварительного зажигания длинного Трансформатор зажигания соединен с зажимом 15 С типом трансформатор начинает работать с запуском горелки с типом 1АС2 только после переключения прессостата ЬР что значит как можно позднее по завершению НО В конце пре вентиляционного времени прибор через клемму ю управляет серводвигателем заслонки воздуха до достижения положения пламени зажигания обусловленного дополнительным контактом т Во время хода программное устройство остается снова отключенным После нескольких секунд микроэлектропвигатепь программного устройства начинает получать питание непосредственно от активной части прибора управления С этого момента клемма 8 не имеет больше никакого значения для продолжения запуска горелки t3 Время зажигания короткое при условии что 2 соединена с зажимом 16 следовательно подтверждает горючее на клемме 18 a Предохранительное время По истечении предохранительного времени должен появиться сигнал пламени на клемме 22 усилителя сигнала пламени и этот сигнал должен присутствовать вплоть до завершения регулирования в противном случае прибор управления провоцирует блокировку t3n Время предварительного зажигания при условии что трансформатор хажигания подсоединен к клемме 15 В случае пре зажигания короткого соединение с клеммой 16 трансформатор зажигания остается включенным вплоть до окончания предохранительного времени t4 Интервал По истечении 14 клемма 19 находится под напряжением Обычно используется для питания клапана горючего от вспомогательного контакта у серводвигателя заслонки воздуха Интервал По истечении 5 зажим 20 находится под напряжением Одновременно выходы сигнала от 9 на и и клеммы 8 на входе гальванически отсоединены от сегмента управляющей программы системы управления горенки таким образом чтобы предохранить сам аппарат от возвратного напряжения через цепь регулятора напряжения С подачей сигнала регулятора давления LR на зажим ао программа запуска аппарата завершается В зависимости от изменения времён программное устройство незамедлительно останавливается или после нескольких так называемых щелчков без изменения положения контактов t5 12 t4 t4 9 По истечении предохранительного времени сигнал пламени должен присутствовать на входе 22 усилителя сигнала пламени Этот сигнал должен постоянно присутствовать вплоть до контрольного отключения иначе горелка остановиться в позиции блокировки Интервал вплоть до готовности клапана горючего в соответствии с клеммой 19 для первого пламени основной горелки Второе предохранительное время По окончании второго предохранительного времени основная горелка должна быть включена горелкой пилотом поскольку клемма 17 незамедлительно отключается по окончании этого интервала заканчивая закрытие клапана зажигания пилота зН
