РЕГУЛИРОВКА ВОЗДУХА НА ГОЛОВКЕ ГОРЕНИЯ

(смотрите 0002931131-0002933271)

На головке горения имеется регулировочный механизм, который позволяет закрывать или открывать

воздушный зазор между диском и головкой. Таким образом, уменьшая зазор, будет образовываться

высокое давление перед диском даже при низком расходе. Высокая скорость и завихрение воздуха будут

способствовать его лучшему смешению с топливом и, следовательно, будет получена отличная смесь для

горения и стабильное пламя.

Наличие высокого давления воздуха перед диском может стать крайне важным для предотвращения

пульсирования пламени, в особенности в тех случаях, когда горелка работает с разряженной топкой и/или в

условиях высокой тепловой нагрузки. Всё вышеизложенное даёт понять, что механизм, который закрывает

воздушный зазор на головке горения, должен быть выставлен на такое значение, при котором за диском

пламени всегда будет обеспечиваться довольно высокое давление воздуха.

Достигнув

требуемой максимальной подачи

, необходимо поправить позицию механизма, закрывающего

воздушный зазор на головке горения. Для этого переместите его вперёд или назад так, чтобы получить поток воздуха,

соответствующий подаче,

при этом положение воздушной заслонки должно быть довольно открыто.

Уменьшая зазор на головке горения нужно избегать его полного закрытия.

ПРИМ.

Проверьте, что розжиг хороший, так как в случае закрытия зазора между головкой и диском, может

случиться, что скорость смешения (воздух/топливо) происходит настолько быстро, что это затрудняет

розжиг. При выявлении данной ситуации необходимо открывать на несколько отметок регулятор пока не

будет найдено такое положение, при котором розжиг будет происходить исправно, после этого необходимо

зафиксировать найденную позицию, как окончательную.

0002933271.tif

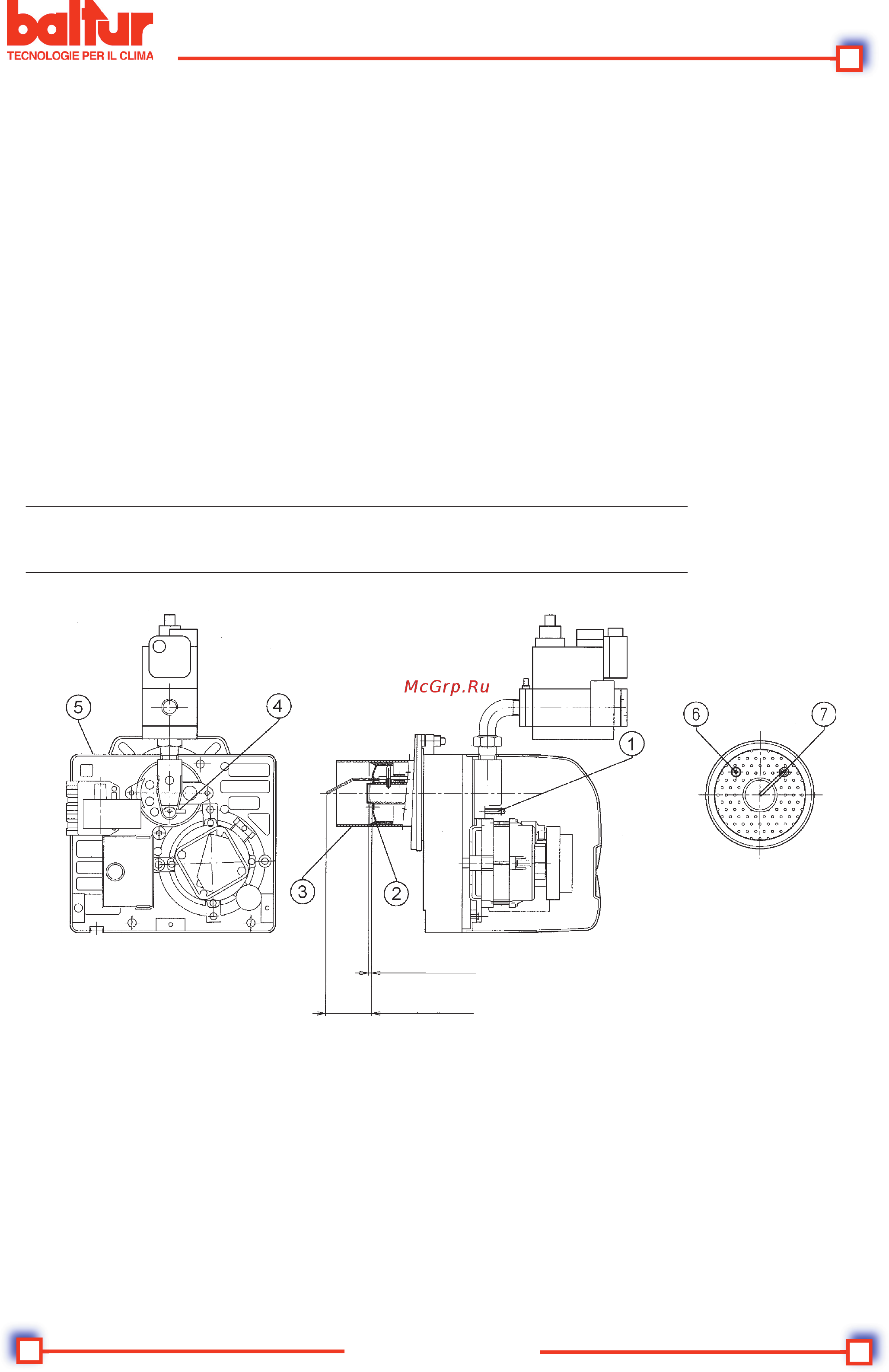

СХЕМА РЕГУЛИРОВКИ ВОЗДУХА НА ГОЛОВКЕ ГОРЕНИЯ

И РАСПОЛОЖЕНИЕ ДИСКА - ЭЛЕКТРОДОВ

N° 0002933271

ИСПР. 29/08/01

1 - Винт регулировки диск-головка

(закручивать для открытия воздушного зазора между диском и головкой,

откручивать для закрытия)

2 - Диск: ВНИМАНИЕ! Избегать полного закрытия

3 - Головка горения

4 - Указатель позиции диска головки

5 - Винт регулировки открытия воздушной заслонки

6 - Электрод розжига

7 - Электрод ионизации

1 Макс. выступ электрода розжига

56 Выступ электрода ионизации
