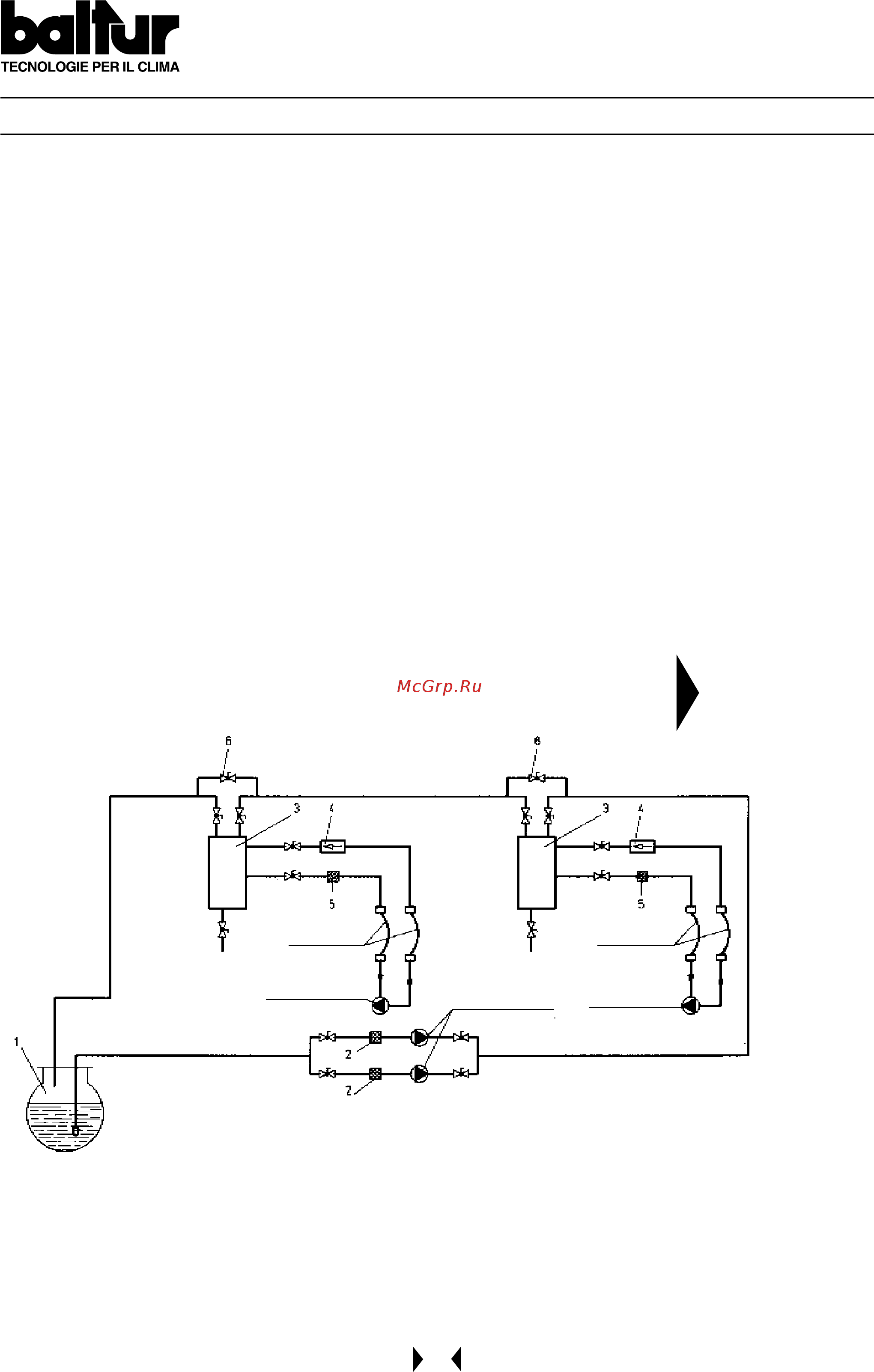

balkir TECNOLOGIE PER IL CLIMA ВСПОМОГАТЕЛЬНЫЙ НАСОС см ВТ 8666 2 В отдельных случаях слишком большое расстояние разница в уровнях или повышенная вязкость необходимо выполнить установку с контуром питания кольцеобразным с вспомогательным насосом избегая следовательно прямое соединение насоса горелки с цистерной В этом случае вспомогательный насос может быть запущен в момент запуска горелки и остановлен одновременно с ее остановкой Электрическое соединение вспомогательного насоса производится посредством соединения бобины 220 вольт которая руководит дистанционным выключателем самого насоса с зажимами Ы зажим входа линии аппарата и R внизу дистанционного выключателя мотора Рекомендуется всегда следовать нижеприведенным указаниям Вспомогательный насос должен быть установлен на минимально возможном расстоянии к жидкости предназначенную к всасыванию Напор должен соответствовать установки о которой идет речь Рекомендуется расход как минимум равный расходу вспомогательного насоса При расчете соединительных труб необходимо учитывать расход вспомогательного насоса Категорически избегать прямое электрическое соединение мотора вспомогательного насоса с дистанционным выключателем мотра горелки Принципиальная схема гидравлического питания для нескольких горелок работающих на газойле или горючих маслах с номинальной вязкостью максимум от 5 Е до 5о Е высота 400 должны быть установлены как можно ближе к горелке на высоту превышающую приблизительно 0 5 м по отношению к насосу самой горелки ВТ 8666 2 4 Клапан односторонний 5 Фильтр 6 Байпасе нормально закрытый
