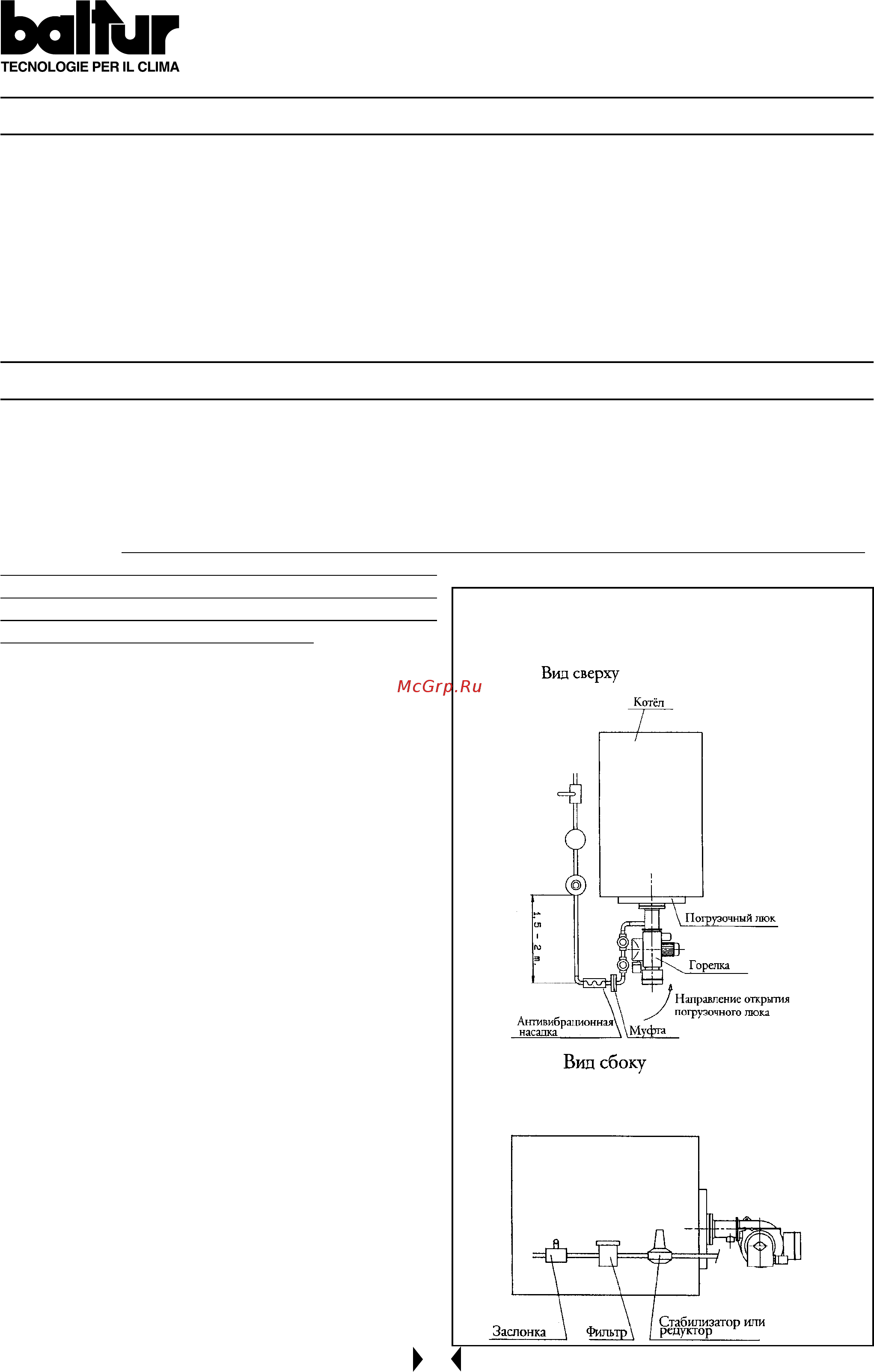

balkir TECNOLOGIE PER IL CLIMA ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Рекомендуется выполнить все соединения с помощью гибкого электрического провода Линии электропередачи должны быть достаточно удалены от горячих частей аппарата Убедиться в том чтобы линия электропередачи к которой должен быть подключён аппарат была предусмотрена на величины напряжения и частоты соответствующие для горелки Убедиться в том чтобы главная линия электропитания относящийся к ней выключатель с плавкими предохранителями обязательно имеющийся и возможно имеющийся ограничитель были предусмотрены для выдерживания максимального тока потребляемого горелкой Более детальные пояснения даны в электрических схемах конкретно по каждой отдельной горелке УСТАНОВКА СИСТЕМЫ ПИТАНИЯ ГАЗ НИЗКОГО ДАВЛЕНИЯ макс 4оо мм в ст После того как горелка правильно установленна на котёл можно подсоединять газопроводные трубы см ВТ 8780 и ВТ 1387 Трубопроводка подачи газа должна быть определена в зависмости от длинны и подачи газа на потерю напора не выше 5 мм в ст см диаграмму должна быть совершенно герметичной и должным образом проверенна перед испытанием горелки На трубороводке нужно обязательно установить вблизи горелки соответствующую муфту которая бы позволяла легкий съём горелки и или открытие погрузочного люка котла А также должны быть установлении шаровой запорный кран газовый фильтр стабилизатор или редуктор давления когда давление подачи превышает 400 мм в ст 0 04 кг смг антивибрационная Принципиальная схема по монтажу заслонки насадка Указанные детали должны быть установлении фильтра стабилизатора антивибрационной как показанно на схеме см ВТ 8780 насадки муфты Считаем нужным дать следующие практические советы Вид сверху касающиеся установки необходимых принадлежностей Котёл на газовую трубопроводку вблизи горелки 1 Во избежания сильного падения давления при включении уместно чтобы был установлен участок трубы длинной 1 5 2 0 м между местом соединения стабилизатора или редуктора давления и горелкой Эта труба должна иметь диаметр такой же или больше чем фитинг соединения с горелкой 2 Газовый фильтр должен быть помещён на горизонтальном трубопроводе это дает возможность во время его чистки избежать попадания возможных нечистот на трубопроводку и загрязнения стабилизатора 3 Для лучшей работы стабилизатора давления следует поместить его на горизонтальной трубопровода после фильтра Таким образом движение по вертикали всей подвижной части затвор Вид сбоку стабилизатора будет происходить своевременно и быстро Если же движение всей подвижной части будет происходить по горизонтали стабилизатор установлен на вертикальной требопроводке трение в ведущей их втулке ах оси на которой установленна вся подвижная часть замедлила бы движение 4 Советуем установить коленчатую трубу непосредственно на газовуто рампу горелки перед монтажем муфты Эта операция позволит открывать возможный погрузочный люк котла после открытия самой муфты Всё вышеизложенное показано и объяснено на даллее следутощей схеме ВТ 8780 6
