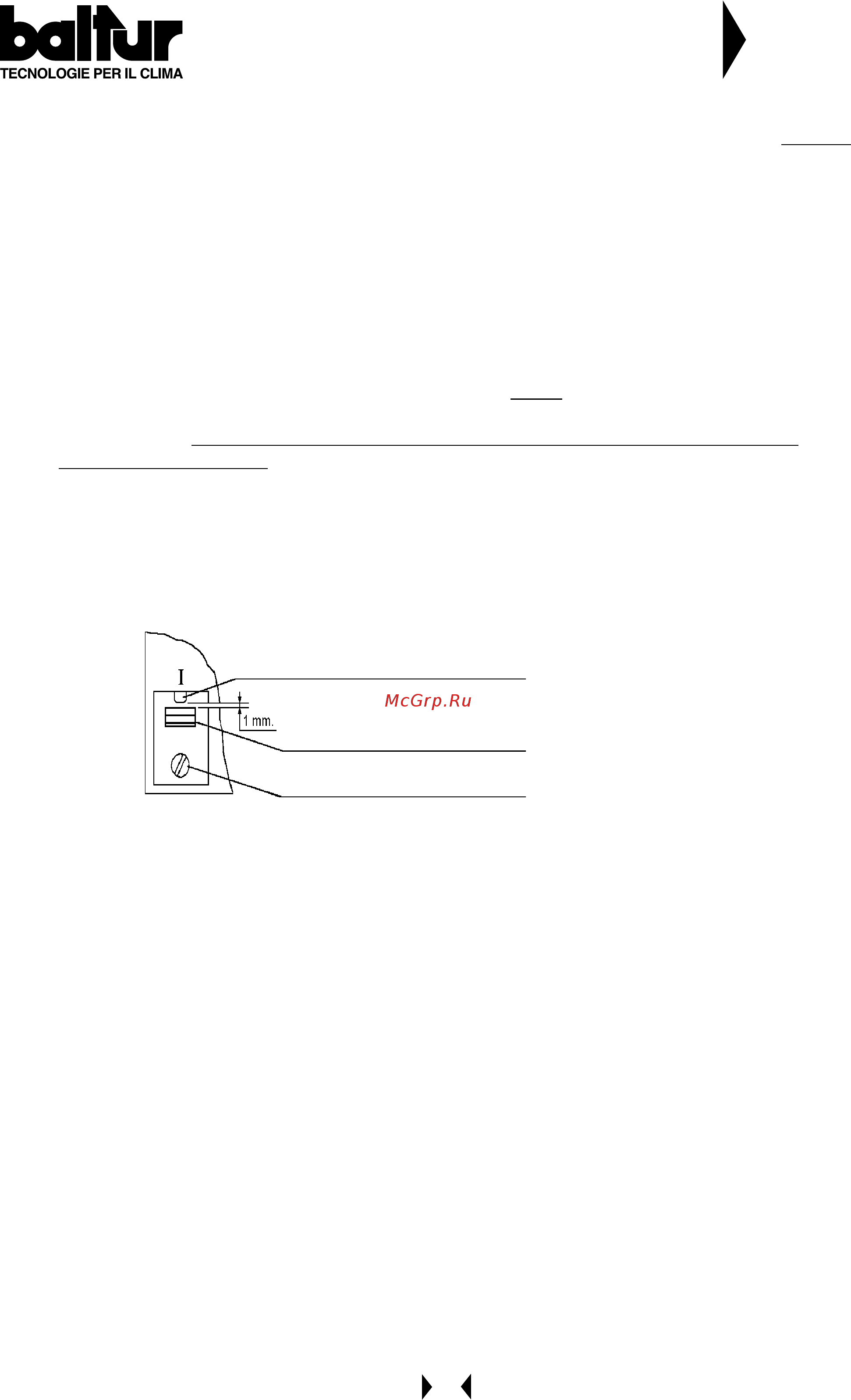

ballur TECNOLOGIE PER IL CLIMA Инструкция по регулированию газового клапана LANDIS GYR Мод SKP 10 123А27 двухступенчатые 8881 Rev 06 11 90 1 Аппаратура управления газовых горелок располагает предохранительной системой которая срабатывает в течении 2 х секунд блокировка в период этого времени 2 секунды должно быть наличие пламени зафиксированное системой контроля самого пламени ионизация или элемент СУ Если не будет данной ситуации аппаратура заблокируется 2 Клапан 8КР 10 123А27 электрогидравлического управления открытие клапана происходит при помощи маленького насоса насос приводится в движение при помощи электроэнергии насос подает давление на масло которое в свою очередь приводит в движение затвор При данной системе движение затвора открытие не моментальное но градированное 3 Принимая во внимание сказанное выше делаем вывод что во время данное аппаратурой 2 сек затвор в состоянии проделать ход открытия совершенно маленький Если затвор имеет ход открытия очень маленький следовательно колличество газа полученного для зажигания мало 4 Следует привести в соотношение колличество воздуха с малым колличеством газа имеющегося в момент зажигания Следовательно требуется отрегулировать подачу воздушной горючей смеси для зажигания 1 е плямя на очень малое значение Иметь в виду что даже если заслонки воздуха практически закрыты остается небольшой поток воздуха через щели между самими заслонками а также между заслонками и стенками воздуховода 5 Советуем приготовить горелку для зажигания регулируя винт VI который регулирует расход газа для 1 го пламени таким образом чтобы расстояние между рычажком управления и кнопкой механического датчика была не более 1 мм см рисунок Кнопка механического датчика i й стадии клапана Рычажок управления механического датчика i й стадии клапана Винт регулировки открытия i й стадии клапана VI
