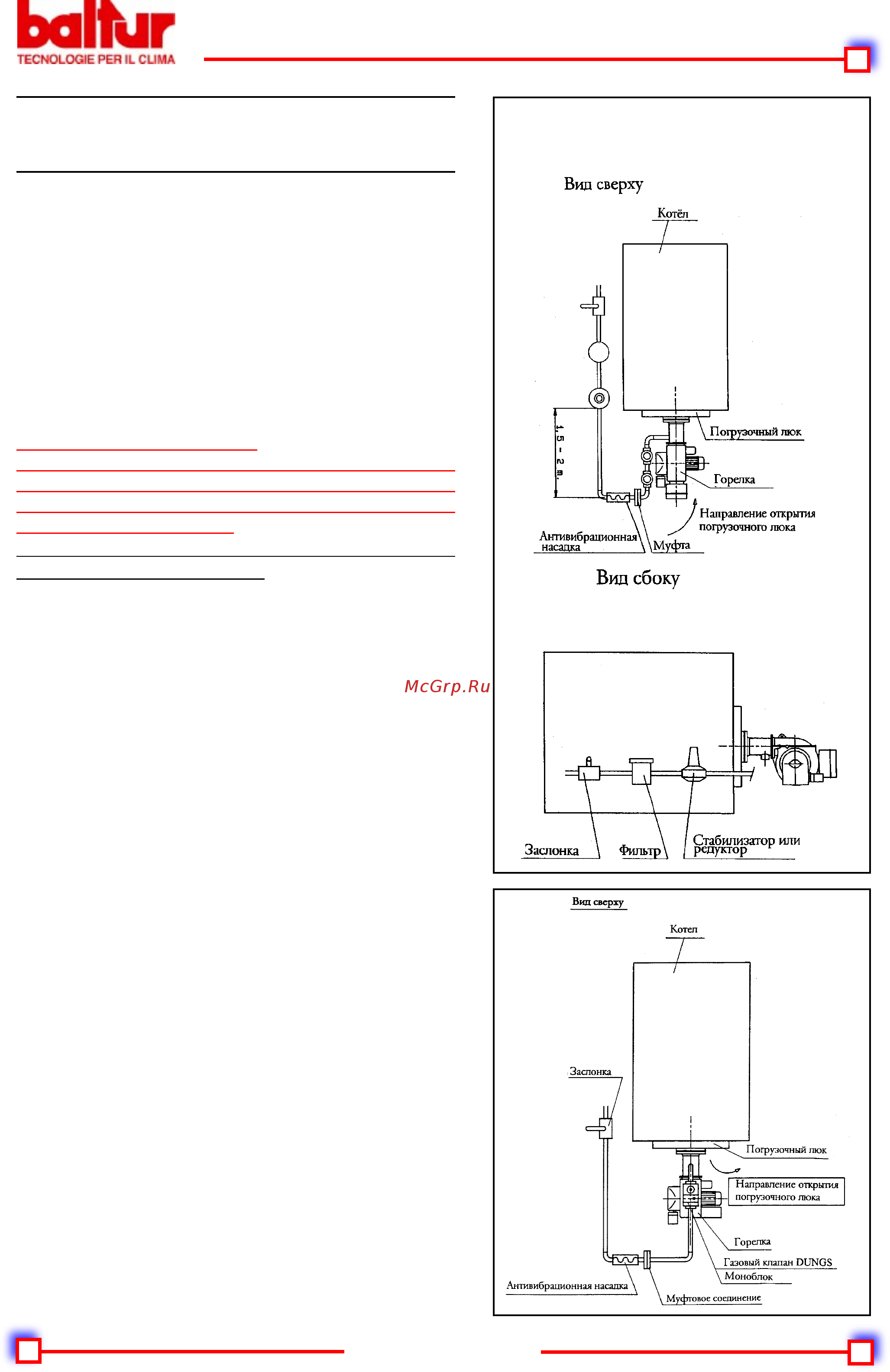

baltur Принципиальная схема по монтажу заслонки фильтра стабилизатора ан тивибрационной насадки муфты Система газового питания низкого давления После того как горелка правильно установлена на котёл можно подсоединять ее к газопроводным трубам см ВТ 8780 и Размеры трубопровода подачи газа должны быть определены в зависмости от длины и подачи газа с потерей нагрузки не более 5 мм в ст см диаграмму он должен быть совершенно герметичен и должным образом проверен перед испытанием горелки На трубороводке нужно обязательно установить вблизи горелки соответствующую муфту которая бы позволяла легкий съём горелки и или открытие погрузочного люка котла Devono inoltre essere installati rubinetto a sfera di intercettazione fìtro gas stabilizzatore oppure riduttore di pressione giunto antivibrante quando la pressione di alimentazione è superiore al valore massimo ammesso dalle Norme locali Указанные детали должны быть установлении как показанно на схеме см ВТ 8780 Считаем нужным дать следующие практические советы касающиеся установки необходимых принадлежностей на газовую трубопроводку вблизи горелки 1 Во избежания сильного падения давления при зажигании уместно чтобы был установлен участок трубы длинной 1 5 2 0 м между местом соединения стабилизатора или редуктора давления и горелкой Эта труба должна иметь диаметр такой же или больше чем муфтовое соединение с горелкой 2 Газовый фильтр должен быть помещён на горизон тальном трубопроводе это дает возможность во время его чистки избежать попадания возможных нечистот на трубопровод и загрязнения стабилизатора 3 Для лучшей работы стабилизатора давления следует поместить его на горизонтальной трубопроводке после фильтра Таким образом движение по вертик али всей подвижной части затвор стабилизатора будет происходить своевременно и быстро Если же движение всей подвижной части будет происходить по горизонтали стабилизатор установлен на вертик альной требопроводке трение в ведущей их втулке ах оси на которой установленна вся подвижная часть замедлила бы движение 4 Советуем установить коленчатую трубу непосредст венно на газовую рампу7 горелки перед монтажем муфты Эта операция позволит открывать возможный погрузочный люк котла после откр ытия самой муфты Всё вышеизложенное показано и объяснено на даллее следующей схеме ВТ 8780 с 11 57 0006080511 200709 Вид о сверху7 оэ оэ Котёл люк ся IU 43 Направление открытия погрузочного люка Антивибрационная насадка Вид сбоку
