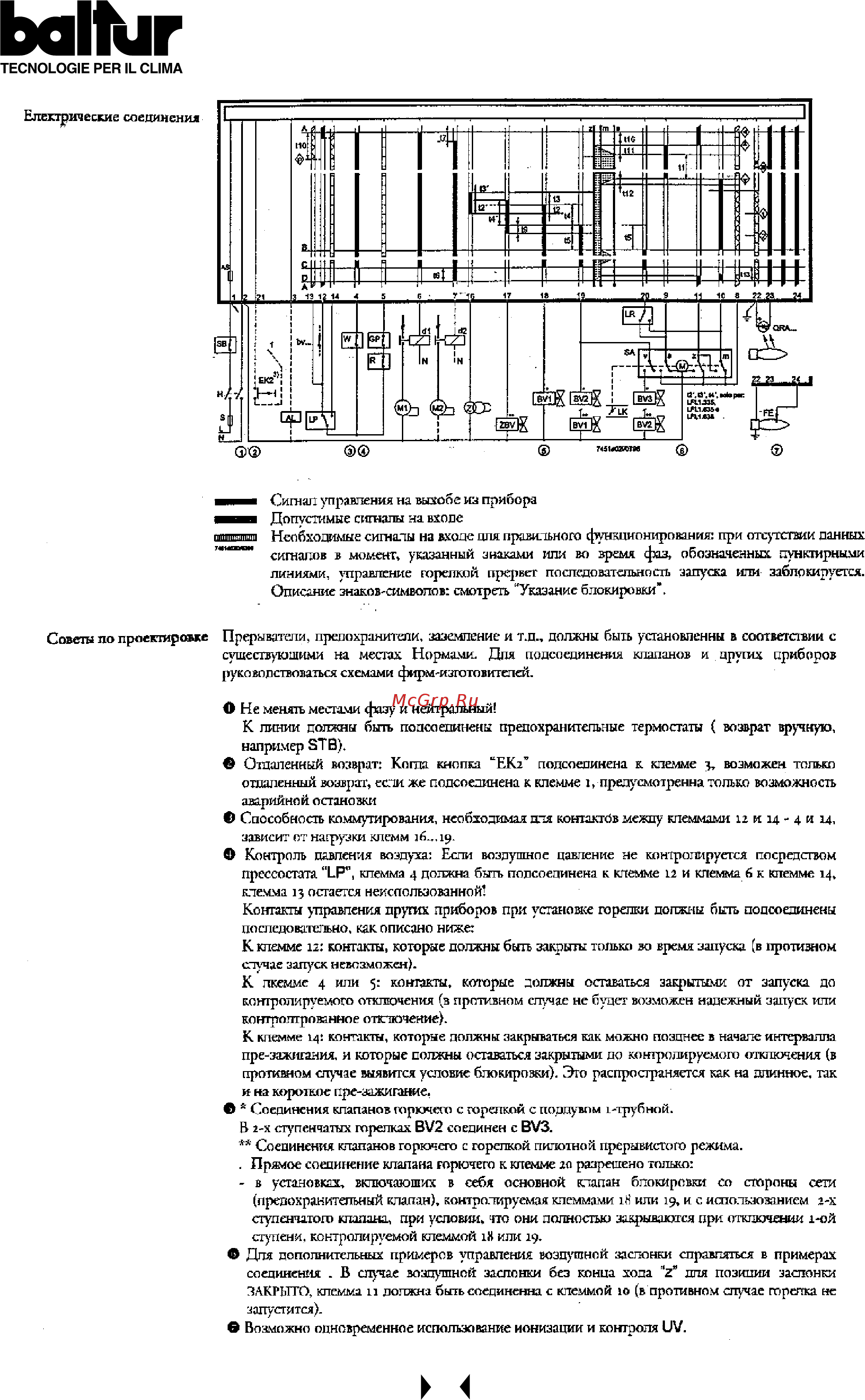

bdlur LFL1 TECNOLOGIE PER IL CLIMA Елсктрические соединения Сигнал управляв на выхсбе из прибора Допустимые сигнала на входе нт тип Необходимые сигналы на ходе для правильного функпипнироаяния при отсутствии данных сигналов в момент указанный знаками или во время фаз обозначенных пунктирными линиями управление горелкой прервет последовательность запуска или заблокируется Описание знакоз симвопов смотреть Указание блокировки Советы ПО проектировке Прерыватели предохранители заземление и т п должны быть установлении в соответствии с существующими на местах Нормами Для подсоединения клапанов и других приборов руководстаоваться схемами фирм изготовителей О Ее менять местами фазу и нейтральный К линии должны быть подсоединены предохранительные термостаты возврат вручную например STB Отдаленный возврат Когда кнопка ЕЮ подсоединена к клемме у возможен только отдаленный возврат если же подсоединена к клемме I дрегушотренна только возможность аварийной остановки Способность коммутирования необходимая идя контактов между клеммами 12 и и 4 и и зависите ншрузки клемм 16 19 Контроль давления воздуха Если воздушное давление не контролируется посредством прессостата LP клемма 4 должна быть полсоелиненя к клемме 12 и клемма 6 к клемме 14 клемма 13 остается неиспользованной Контакты управления других приборов при установке горелки должны быт подсоединены последовательно как описано ниже К клемме 12 контакты которые должны быть закрыты только за время запуска в противном случае запуск невозможен К пкемме 4 или 5 контакты которые должны оставайся закрытыми от запуска до контролируемого отключения в противном случае не будет возможен надежный запуск или контроптрованвое отключение К клемме 14 контакты которые должны закрываться как можно позднее в начале интервоппа цре зажгиаиия я которые должны оставаться закрытыми до контролируемого отключения в противном случае выявится условие блокировки Эго распространяется как на длинное так и т короткое пре зажигание Соединения клапанов горючесв с горелкой с поддувом т трубной В 2 х ступенчатых горелках BV2 соединен с BV3 Соединения клапанов горючего с горелкой пилотной прерывистого режима Прямое соединение клапана горючего к клемме м разрешено только в установках включающих в себя основной клапан блокировки со стороны сегл предохранительный клапан контролируемая клеммами 1Н или 19 и с использованием 2 х ступенчатого клапана при условии что они полностью закрываются при отключении 1 ой ступени контролируемой клеммой 1Х или 19 Для дополнительных примеров управления воздушной заслонки справляться в примерах соединения В случае воздушной заслонки без конца хода z для позиции заслонки ЗАКРЫТО клемма 11 должна быть соединенна с клеммой ю в противном случае горелка не запустится Возможно одновременное использование ионизации и контроля UV 47
