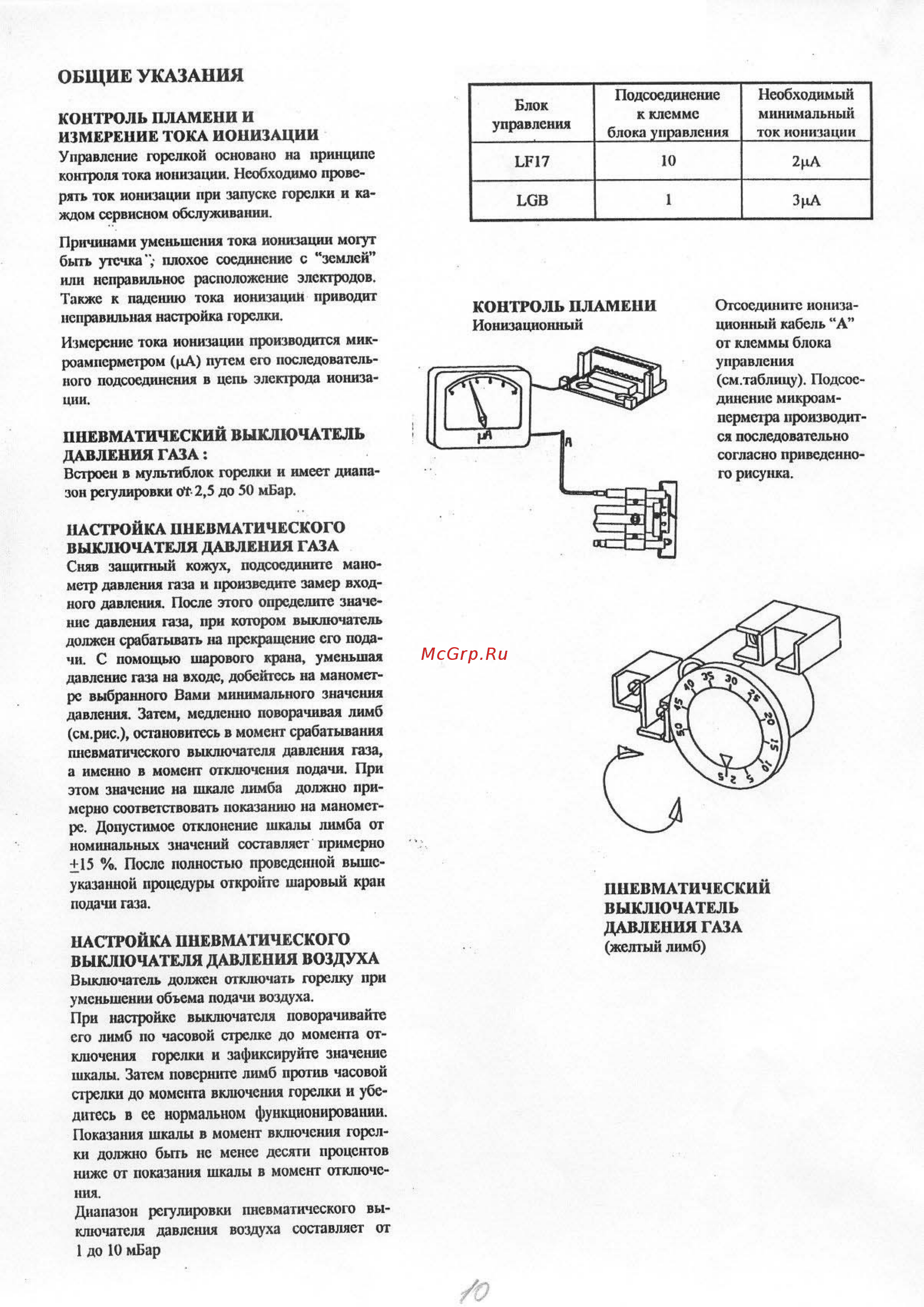

10 ОБЩИЕ УКАЗАНИЯ КОНТРОЛЬ ПЛАМЕНИ И ИЗМЕРЕНИЕ ТОКА ИОНИЗАЦИИ Управление горелкой основано на принципе контроля тока ионизации Необходимо прове рять ток ионизации при запуске горелки и ка ждом сервисном обслуживании Причинами уменьшения тока ионизации могут быть утечкаплохое соединение с землей или неправильное расположение электродов Также к падению тока ионизации приводит неправильная настройка горелки Измерение тока ионизации производится мик роамперметром цА путем ею последователь ного подсоединения в цепь электрода иониза ции ПНЕВМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ГАЗА Встроен в мультиблок горелки и имеет диапа зон регулировки ОТ 2 5 до 50 мБар НАСТРОЙКА ПНЕВМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ГАЗА Сняв защитный кожух подсоедините мано метр давления газа и произведите замер вход ного давления После этого определите значе ние давления газа при котором выключатель должен срабатывать на прекращение его пода чи С помощью шарового крана уменьшая давление газа на входе добейтесь на маномет ре выбранного Вами минимального значения давления Затем медленно поворачивая лимб см рис остановитесь в момент срабатывания пневматического выключателя давления газа а именно в момент отключения подачи При этом значение на шкале лимба должно при мерно соответствовать показанию на маномсгре Допустимое отклонение шкалы лимба от номинальных значений составляет примерно 15 После полностью проведенной выше указанной процедуры откройте шаровый кран подачи газа НАСТРОЙКА ПНЕВМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ВОЗДУХА Выключатель должен отключать горелку при уменьшении объема додачи воздуха При настройке выключателя поворачивайте его лимб по часовой стрелке до момента от ключения горелки и зафиксируйте значение шкалы Затем поверните лимб против часовой стрелки до момента включения горелки и убе дитесь в ее нормальном функционировании Показагшя шкалы в момент включения горел ки должно быть не менее десяти процентов ниже от показания шкалы в момент отключе ния Диапазон регулировки пневматического вы ключателя давления воздуха составляет от 1 до 10 мБар Блик управления Подсоединение к клемме блока управления Необходимый минимальный ток ионизации 1347 10 2цА ьсв 1 ЗцА КОНТРОЛЬ ПЛАМЕНИ Ионизационный Отсоедините иониза ционный кабель А от клеммы блока управления см таблшгу Подсосдипепие микроам перметра производит ся последовательно согласно приведенно го рисунка ПНЕВМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ГАЗА желтый лимб
