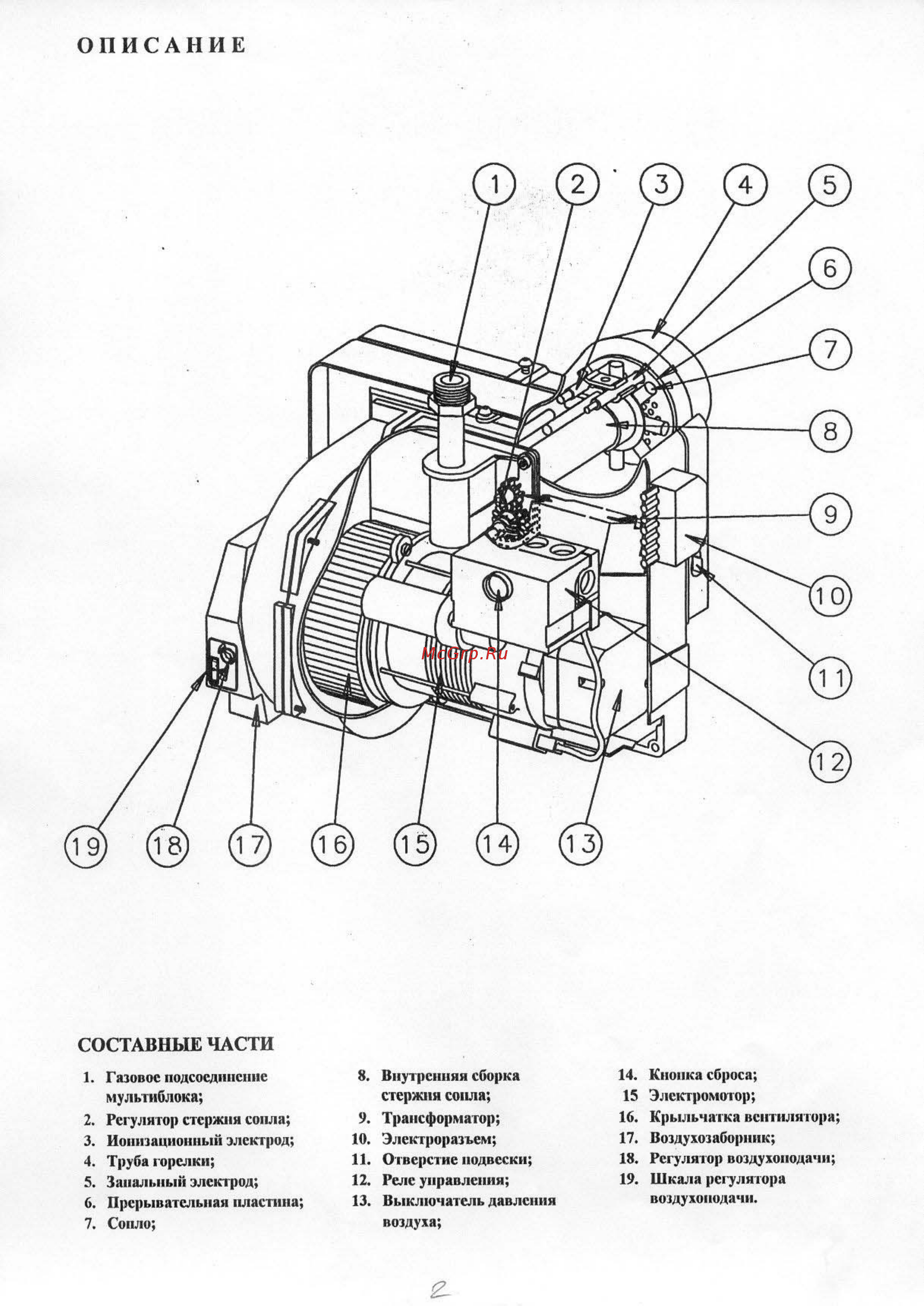

2 ОПИСАНИЕ СОСТАВНЫЕ ЧАСТИ 1 Газовое подсосдппсиие мультиблока 2 Регулятор стержня сопла 3 Ионизационный электрод 4 Труба горелки 5 Запальный электрод б Прсрыватсльная пластина 7 Сопло 8 Виутреш1яя сборка стержни сопля 9 Трансформатор 10 Электроразмм 11 O qlcтиe подвески 12 Реле управления 13 Выключатель давления воздуха 14 Кнопка сброса 15 Электромотор 16 Крыльчатка вентилятора 17 Воздухозаборник 18 Регулятор воздухонодячи 19 Шкала регулятора шндухонодачн
