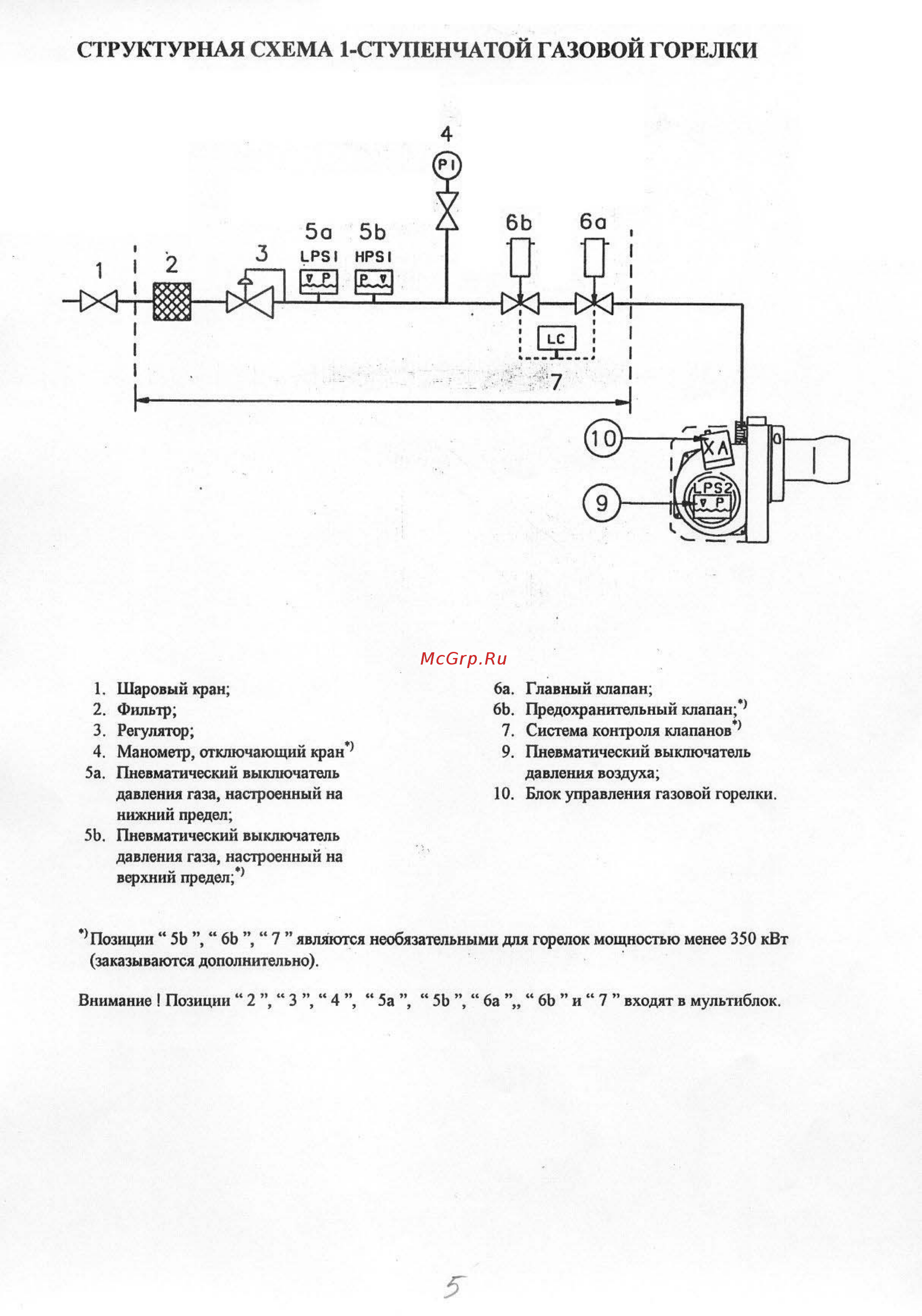

5 СТРУКТУРНАЯ СХЕМА 1 СТУПЕНЧАТОЙ ГАЗОВОЙ ГОРЕЛКИ 4 1 Шаровый кран 2 Фильтр 3 Регулятор 4 Манометр отключающий кран 5а Пневматический выключатель давления газа настроенный на нижний предел 5Ь Пневматический выключатель давления газа настроенный на верхний предел 1 6а Главный клапан 6Ь Предохранительный клапан 1 7 Система контроля клапанов 1 9 Пневматический выключатель давления воздуха 10 Блок управления газовой горелки Позиции 5Ь 6Ь 7 являются необязательными для горелок мощностью менее 350 кВт заказываются дополнительно Внимание Позиции 2 3 4 5а 5Ь ба 6Ь и 7 входят в мультиблок
