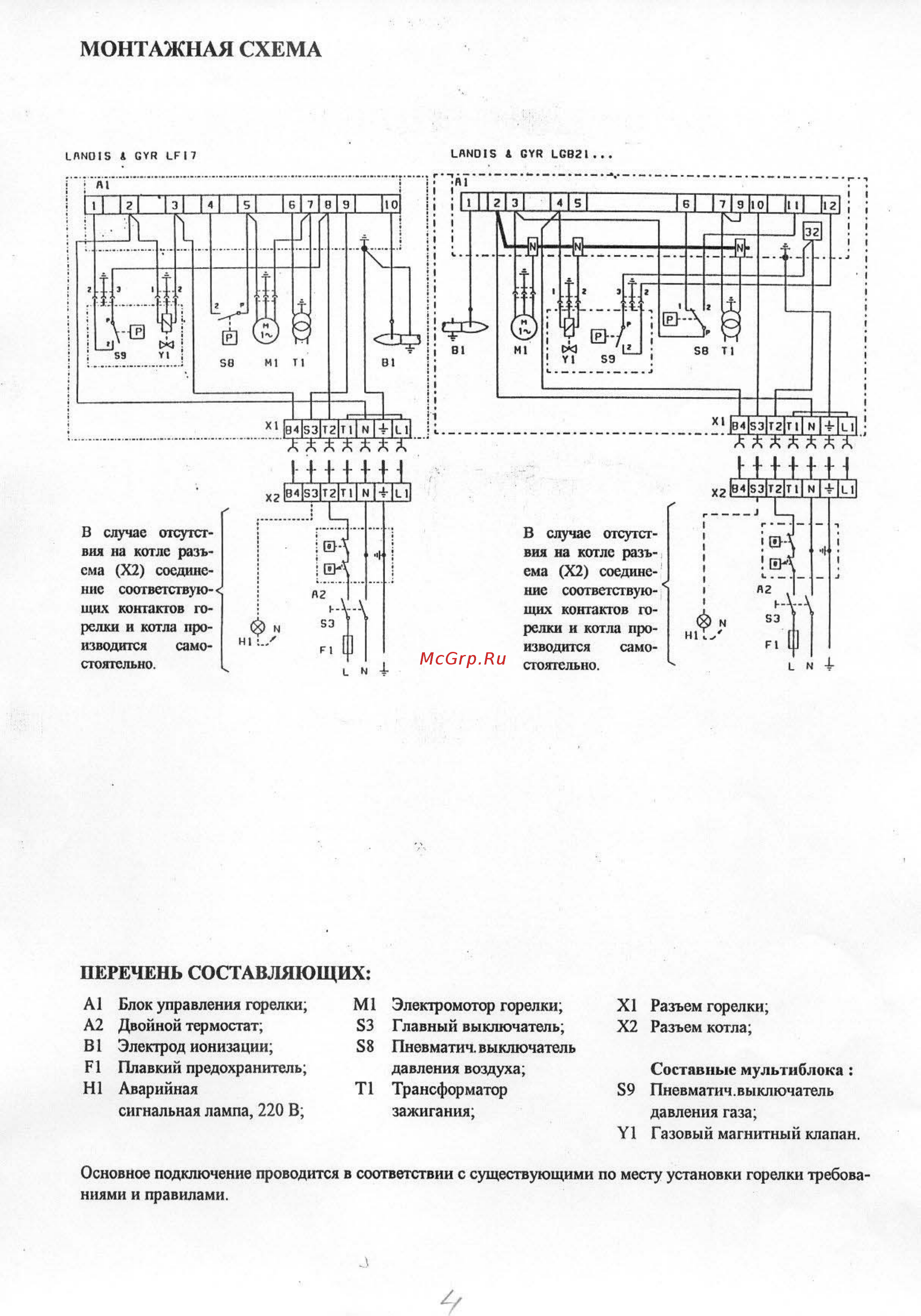

4 МОНТАЖНАЯ СХЕМА В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую шнх контактов го релки и котла про изводится самосгоягельно В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую щих контактов го релки и котла пронзводнтся само стоятельно ПЕРЕЧЕНЬ СОСТАВЛЯЮЩИХ А1 А2 В1 Р1 Н1 Блок управления горелки Двойной термостат Электрод ионизации Плавкий предохранитель Аварийная сигнальная лампа 220 В М1 83 88 Т1 Электромотор горелки Главный выключатель Пневмагич выключатель давления воздуха Трансформатор зажигания XI Разъем горелки Х2 Разъем котла Составные мультиблока Пневматич выключатель давления газа У1 Газовый магнитный клапан 89 Основное подключение проводится в соответствии с существующими по месту установки горелки требова ниями и правилами
