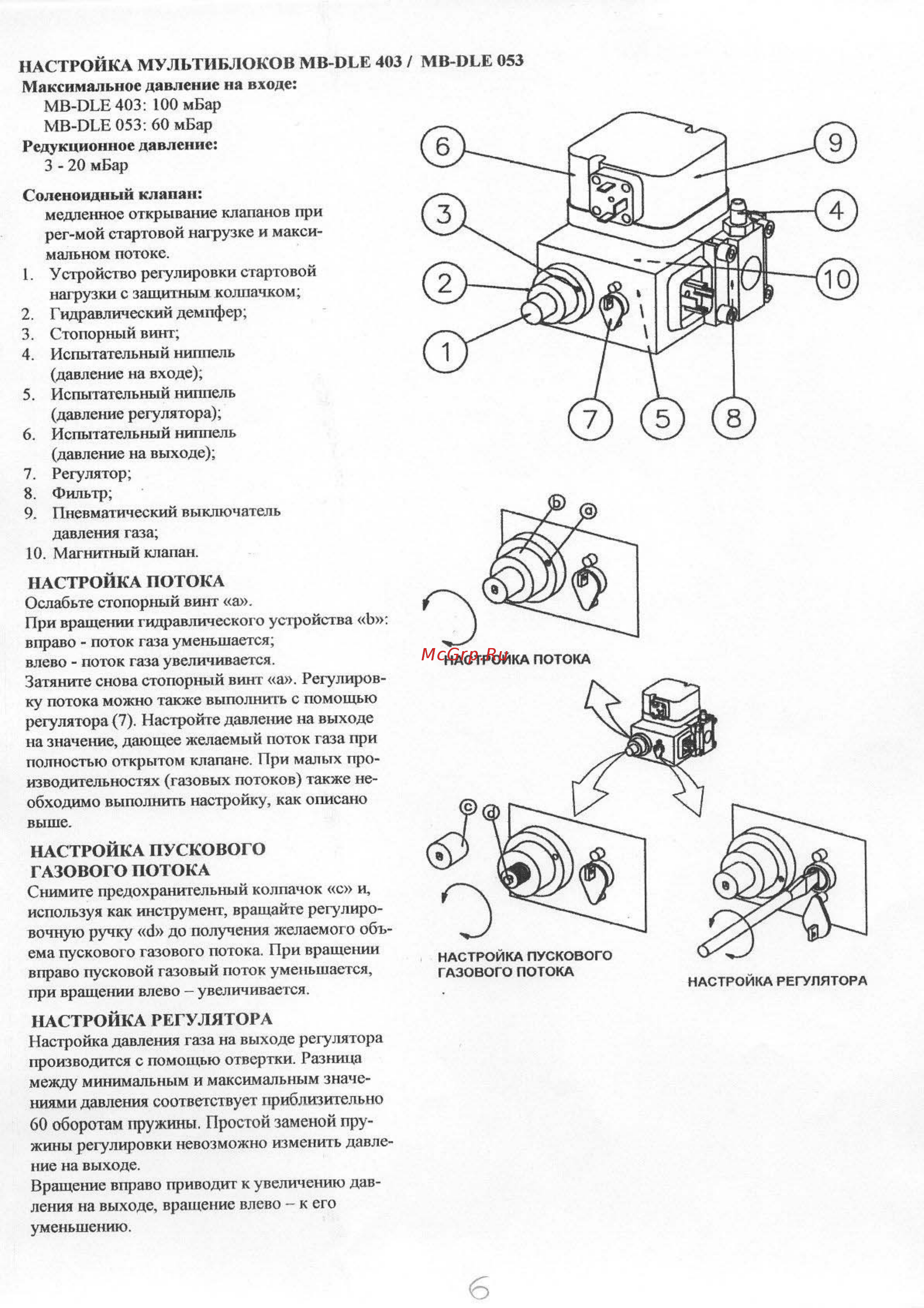

6 НАСТРОЙКА МУЛЬТИБЛОКОВ MB DLE 403 Максимальное давление на входе MB DLE 403 100 мБар MB DLE 053 60 мБар Редукционное давление 3 20 мБар Соленоидный клапан медленное открывание клапанов при рсг мой стартовой нагрузке и макси мальном потоке 1 У стройство регулировки стартовой нагрузки с защитным колпачком 2 Г идравлический дем пфер 3 Стопорный винг 4 Испытательный ниппель давление на входе 5 Ии 1ытательный ниппель давление регулятора 6 Испытательный ниппель давление на выходе 7 Регулятор 8 Фильтр 9 Пневматический выключатель давления газа 10 Магнитный клапан НАСТРОЙКА ПОТОКА Ослабьте стопорный винт а При вращении гидравлического устройства Ь вправо поток газа уменьшается влево поток газа увеличивается Затяните снова стопорный винт а Регулировку потока можно также выполнить с помощью регулятора 7 Настройте давление на выходе назначение дающее желаемый ноток газа при полностью открытом клапане При малых про изводительностях газовых потоков также не обходимо выполнить настройку как описано выше НАСТРОЙКА ПУСКОВОГО ГАЗОВОГО ПОТОКА Снимите предохрани тельный колпачок с и используя как инструмент вращайте регулиро вочную ручку d до получения желаемого объ ема пускового газового потока При вращении вправо пусковой газовый поток уменьшается при вращении влево увеличивается НАСТРОЙКА РЕГУЛЯТОРА Настройка давления газа на выходе регулятора производится с помощью отвертки Разница между минимальным и максимальным значе ниями давления соответствует приблизительно 60 оборотам пружины Простой заменой пру жины peí улировки невозможно изменить давле ние на выходе Вращение вправо приводит к увеличению дав ления на выходе вращение влево к его уменьшению MB DLE 053
