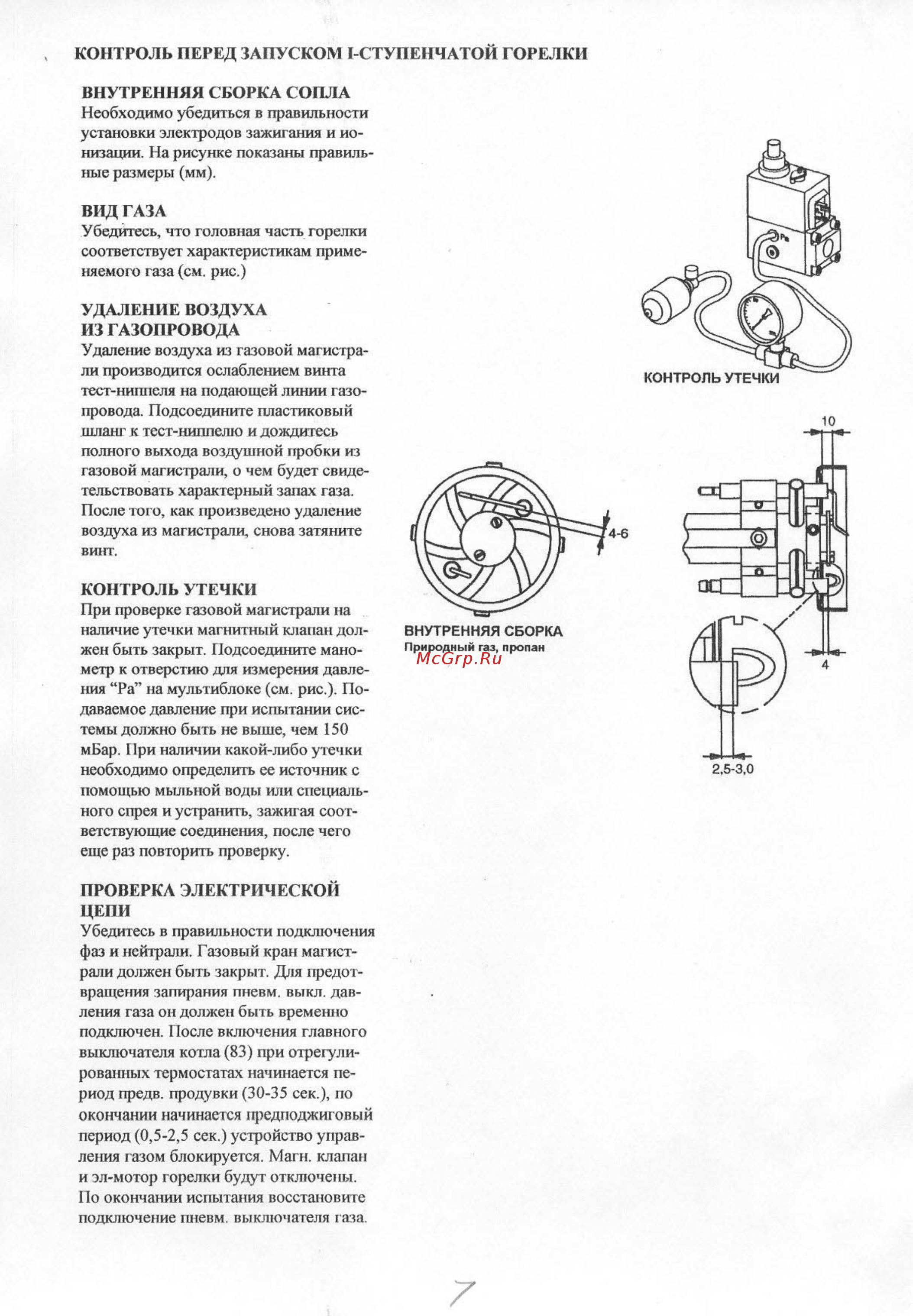

7 КОНТРОЛЬ ПЕРЕД ЗАПУСКОМ 1 СТУПЕНЧАТОЙ ГОРЕЛКИ ВНУТРЕННЯЯ СБОРКА СОПЛА Необходимо убедиться в правильности установки электродов зажигания и ионизации На рисунке показаны правиль ные размеры мм ВИД ГАЗА Убедитесь что головная часть горелки соответствует характеристикам приме няемого газа см рис УДАЛЕНИЕ ВОЗДУХА ИЗ ГАЗОПРОВОДА Удаление воздуха из газовой магистра ли производится ослаблением винта тсст ниппсля на подающей линии газо провода Подсоедините пластиковый шланг к тсст ниппслю и дождитесь полного выхода воздушной пробки из газовой магистрали о чем будет свиде тельствовать характерный запах газа После того как произведено удаление воздуха из магистрали снова затяните винт КОНТРОЛЬ УТЕЧКИ При проверке газовой магистрали на наличие утечки магнитный клапан дол жен быть закрыт Подсоедините мано метр к отверстию для измерения давле ния Ра на мультиблоке см рис По даваемое давление при испытании сис темы должно быть не выше чем 150 мБар При натичии какой либо утечки необходимо определить ее источник с помощью мыльной воды или специаль ного спрея и устранить зажигая соот ветствующие соединения после чего еще раз повторить проверку ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ Убедитесь в правильности подключения фаз и нейтрали Газовый кран магистрали должен быть закрыт Для предот вращения запирания пневм выкл дав ления газа он должен быть временно подключен После включения главного выключателя котла 83 при отрегули рованных термостатах начинается пе риод предв продувки 30 35 сек по окончании начинается предподжиговый период 0 5 2 5 сек устройство управ ления газом блокируется Магн клапан и эл мотор горелки будут отключены По окончании испытания восстановите подключение пиевм выключателя газа ВНУТРЕННЯЯ СБОРКА Природным газ пропан
