Bentone STG 146 [12/19] Мультиблок вм771

Содержание

• Beníone 1
• Газовая горелка 1
• Тс 120 1
• Составные части 2
• Stg 120 труба горелки 1 3
• В зависимости от используемых компонентов данные размеры могут варьироваться 3
• Выходные данные 3
• Газодинамическая характеристика 3
• Подключение 3
• Пропан 3
• Технические данные 3
• Тип 3
• В зависимости от используемых компонентов данные размеры могут варьироваться 4
• Выходные данные 4
• Газодинамическая характеристика 4
• Горелки 4
• Длина трубы 4
• Зтс 120 труба горелки 2 4
• Стандартная удлиненная 4
• Технические данные 4
• Тип 4
• Тип трубы 4
• Фланец а размер а 4
• Габаритные размеры фланца 5
• Технические данные 5
• Навеска на котел 6
• Пример установки 6
• Перечень компонентов 7
• Элек1 рическое оборудование 7
• Электросхема 7
• При намерении работать на биогаче необходимо предварительно обратиться к произ водителю на завод веи tone 10
• Важно 11
• Внимание 11
• Замена выключателя давления газа с u0423 а5 11
• Замена кату шки 11
• Контроль фильтра 11
• Настройка мультиблока вм771 11
• Настройка регулятора 11
• Регулировка потока газа 11
• Мультиблок вм771 12
• Запуск 13
• Инструктаж 13
• Инструкции по эксплуатации 13
• Контроль головной части горелки 13
• Настройка горелки 13
• Обслуживание 13
• Общие инструкции 13
• Основные требования 13
• Проверка готовности установки к работе 13
• Пропан 13
• Регулировка воздуха 13
• Регулировка головной части горелки 13
• Регулировка диска рассекателя 13
• Общие инструкции 14
• Выключатели давлен газа и воздуха 15
• Газовое 15
• Контроль пламени 15
• Контроль пламени и замер тока ионизации 15
• Настройка выключателя давления воздуха 15
• Настройка пневматического выключателя давления гача 15
• Общие инструкции 15
• Пневматические выключатели давления воздуха 15
• Пневматические выключатели давления гала 15
• Реле 15
• Возможная неполадка метод устранения 16
• Горелка не запускается 16
• Мотор горелки запускается но по истечению времени предварительной проду вки поджига не происходит 16
• Определение неполадок 16
• Возможная неполадка метод устранения 17
• Горелка выключается во время предвари тельной продувки 17
• Горелка работает нормально но время от времени отключается 17
• Пульсация во время работы 17
• Пульсация при старте 17
• Возможная неполадка метод устранения 18
• Горелка выключается по истечению времени безопасности несмотря на появление пламени 18
• Нет воспламенения несмо тря на нормальный запуск горелки 18
• Возможная неполадка 1 метод устранения 19
• Высокое содержание со 19
• Образование конденсата в котле и дымоходе 19
• Плохие параметры сжигания 19

Похожие устройства

• Bentone STG 146 Техническое описание
• Bentone BG 400M Инструкция по эксплуатации
• Bentone BG 400M Техническое описание
• Bentone bg 450-2R Инструкция по эксплуатации
• Bentone bg 450-2R Техническое описание
• Bentone bg 450 R Инструкция по эксплуатации
• Bentone bg 450 R Техническое описание
• Bentone BG 300-2 Инструкция по эксплуатации
• Bentone BG 300-2 Техническое описание
• Bentone BG 300 Инструкция по эксплуатации
• Bentone BG 300 Техническое описание
• Bentone BG 500 Инструкция по эксплуатации
• Bentone BG 500 Техническое описание
• Bentone BG 550 Инструкция по эксплуатации
• Bentone BG 550 Техническое описание
• Bentone BG 600 Инструкция по эксплуатации
• Bentone BG 600 Техническое описание
• Bentone BG 650 Инструкция по эксплуатации
• Bentone BG 650 Техническое описание
• TISSOT T41.1.183.35 Инструкция по эксплуатации

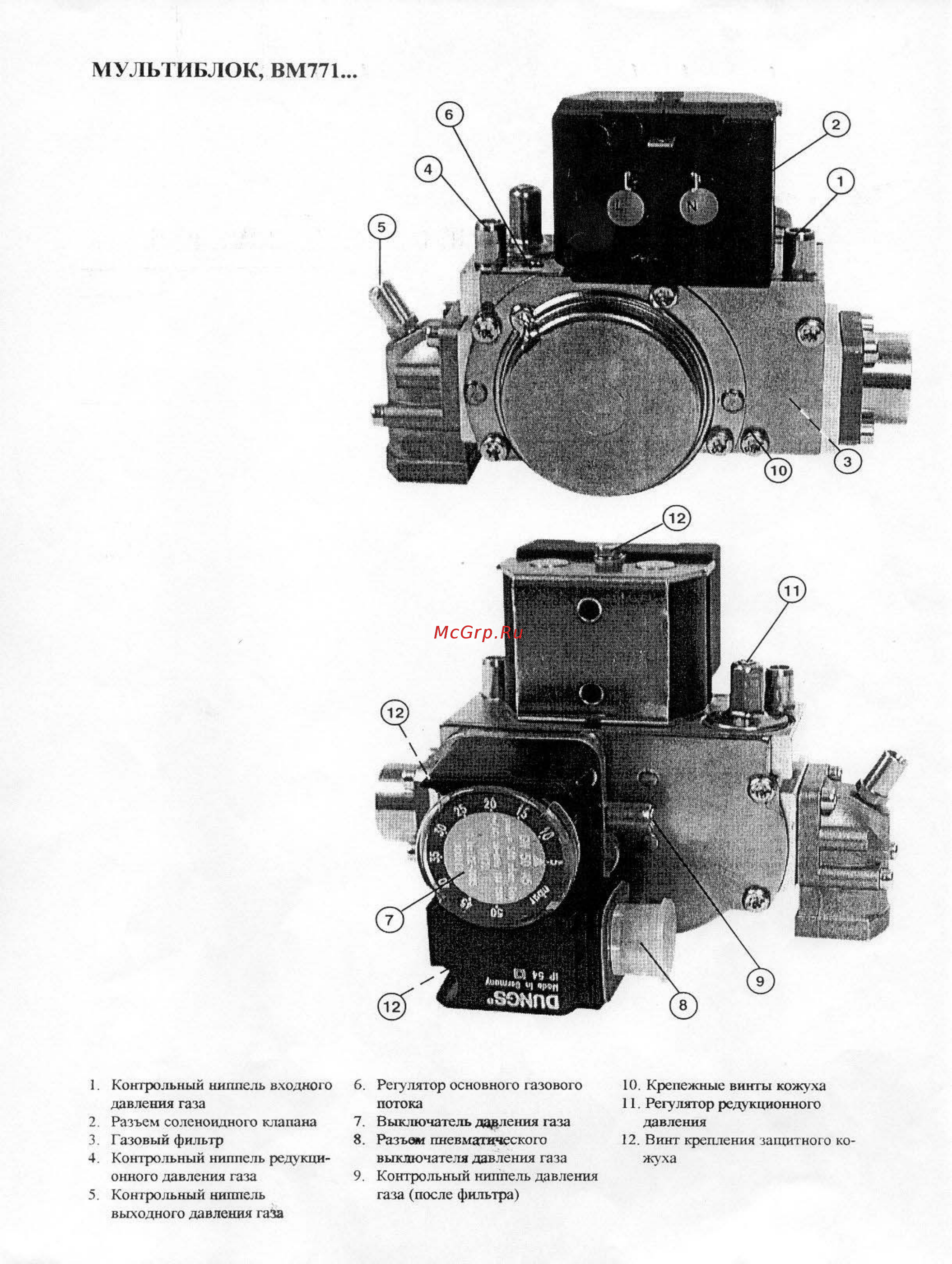

МУЛЬТИБЛОК ВМ771 I Контрольный ниппель входного давления газа 2 Разъем соленоидного клапана 3 Газовый фильтр 4 Контрольный ниппель реда кци онного давления газа 5 Контрольный ниппель выходного давления газа 6 Регулятор основного газового патока 7 Выключатель давления газа 8 Разъем пневматического выключателя давления газа 9 Контрольный ниппель давления газа после фильтра 12 1 Крепежные винты кожуха 11 Регулятор редукционного давления 12 Винг крепления защитною ко жу
