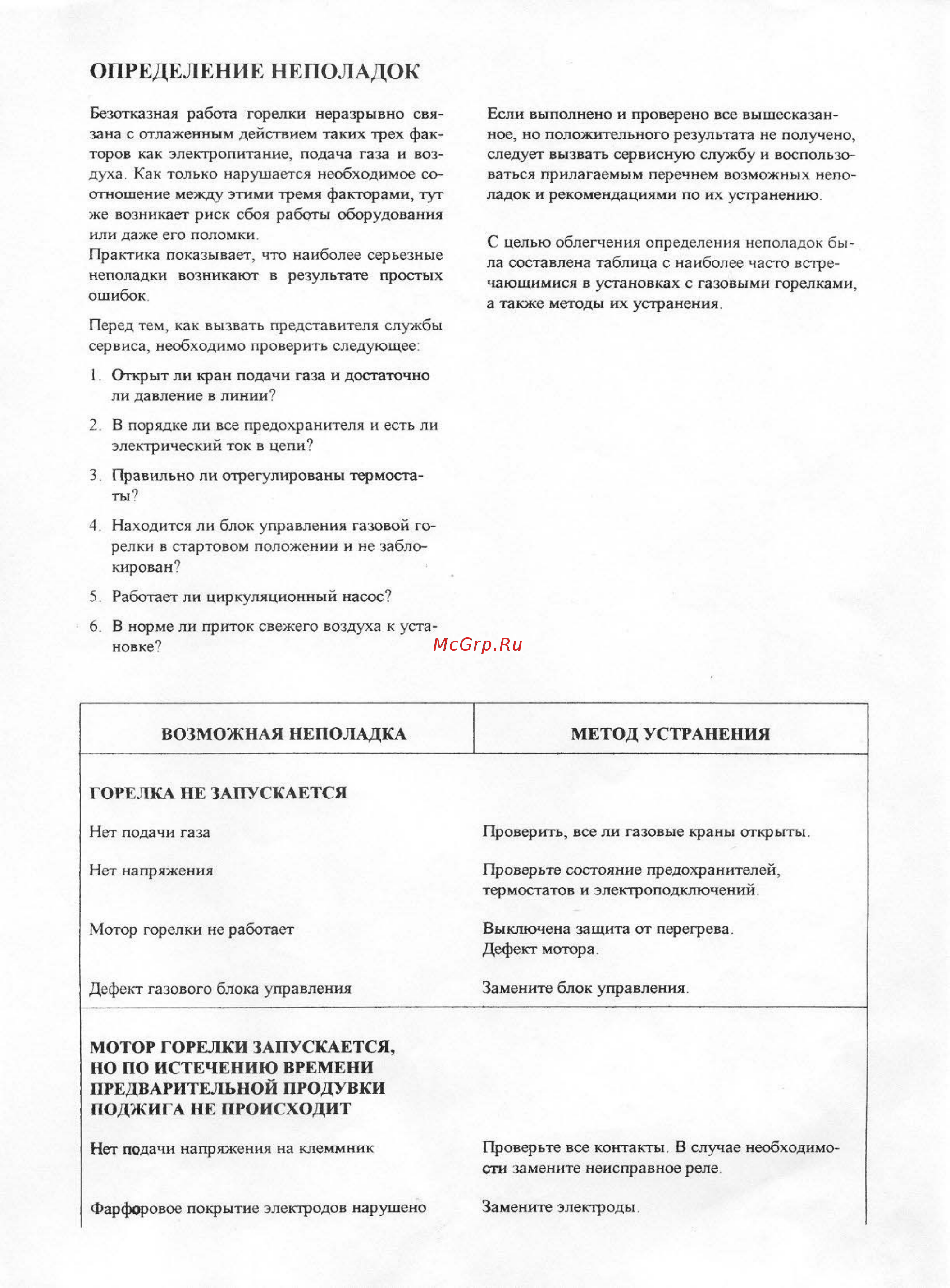

ОПРЕДЕЛЕНИЕ НЕПОЛАДОК Безотказная работа горелки неразрывно свя зана с отлаженным действием таких трех фак торов как электропитание подача газа и воз духа Как только нарушается необходимое со отношение между этими тремя факторами тут же возникает риск сбоя работы оборудования или даже его поломки Практика показывает что наиболее серьезные неполадки возникают в результате простых ошибок Если выполнено и проверено все вышесказан ное но положительного результата не получено следует вызвать сервисную службу и воспользо ваться прилагаемым перечнем возможных непо ладок и рекомендациями по их устранению С целью облегчения определения неполадок бы ла составлена таблица с наиболее часто встре чающимися в установках с газовыми горелками а также методы их устранения Перед тем как вызвать представителя службы сервиса необходимо проверить следующее I Открыт ли кран подачи газа и достаточно пи давление в линии 2 В порядке ли вес предохранителя и есть ли электрический ток в цепи 3 Правильно ли отрегулированы термоста ты0 4 Находится ли блок управления газовой го релки в стартовом положении и не забло кирован 5 Работает ли циркуляционный насос 6 В норме ли приток свежего воздуха к уста новке9 ВОЗМОЖНАЯ НЕПОЛАДКА МЕТОД УСТРАНЕНИЯ ГОРЕЛКА НЕ ЗАПУСКАЕТСЯ Нет подачи газа Проверить всели газовые краны открыты Нет напряжения Проверьте состояние предохранителей термостатов и электроподключений Мотор горелки не работает Выключена зашита от перегрева Дефект мотора Дефект газового блока управления Замените блок управления МОТОР ГОРЕЛКИ ЗАПУСКАЕТСЯ НО ПО ИСТЕЧЕНИЮ ВРЕМЕНИ ПРЕДВАРИТЕЛЬНОЙ ПРОДУ ВКИ ПОДЖИГА НЕ ПРОИСХОДИТ Нет подачи напряжения на клеммник 11роверьте все контакты В случае необходимо сти замените неисправное реле Фарфоровое покрытие электродов нарушено Замените электроды 16
