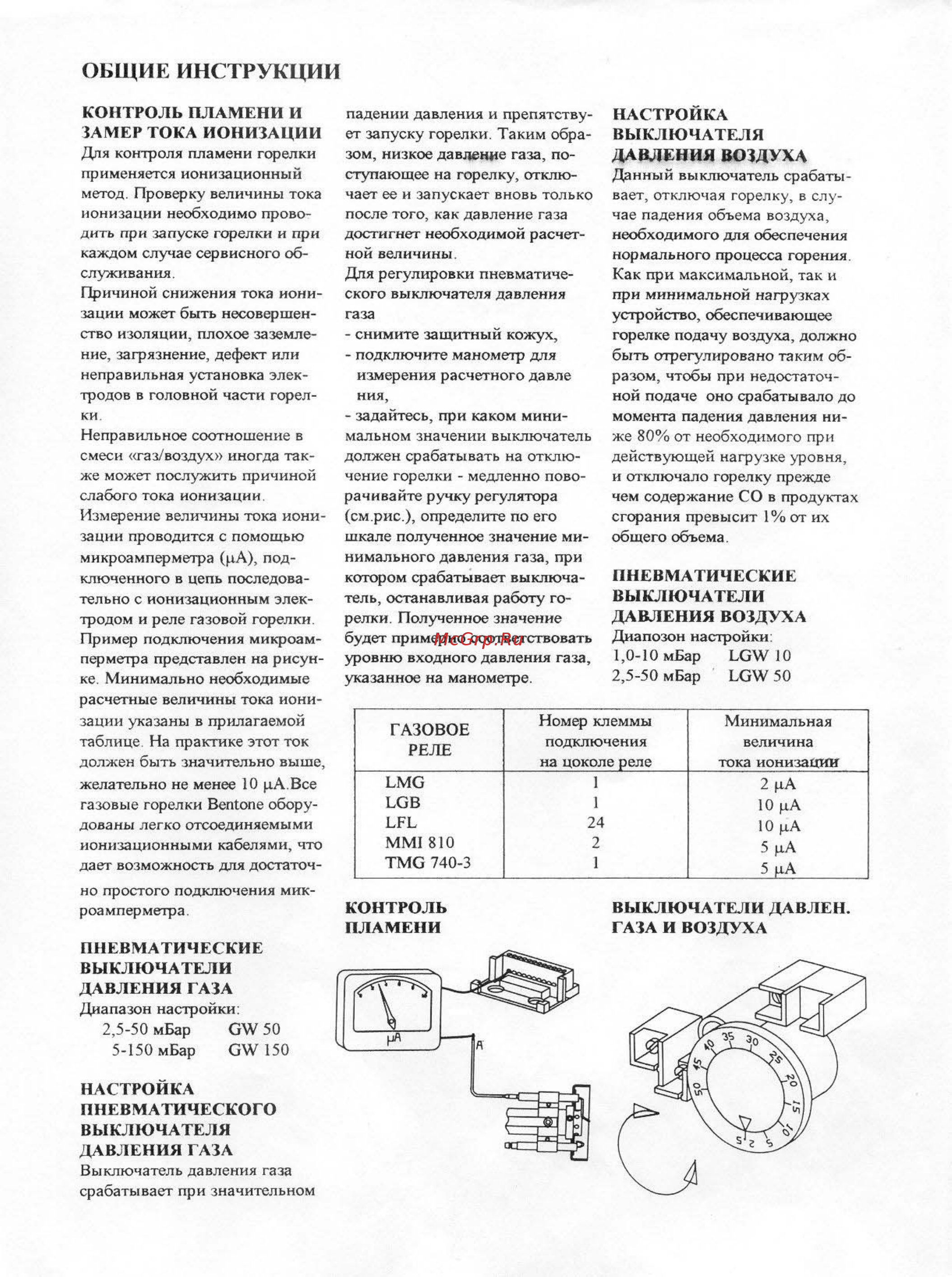

ОБЩИЕ ИНСТРУКЦИИ КОНТРОЛЬ ПЛАМЕНИ И ЗАМЕР ТОКА ИОНИЗАЦИИ Для контроля пламени горелки применяется ионизационный метод Проверку величины тока ионизации необходимо прово лить при запуске горелки и при каждом случае сервисного об служивания Причиной снижения тока иони зации может быть несовершен ство изоляции плохое заземле ние загрязнение дефект или неправильная установка элек тропов в головной части горел ки Неправильное соотношение в смеси газ воздух иногда так же может послужить причиной слабого тока ионизации Измерение величины тика иони зации проводится с помощью микроамперметра рА под ключенного в цепь последова тельно с ионизационным элек тродом и реле газовой горелки Пример подключения микроампермефа представлен на рисун ке Минимально необходимые расчетные величины тока иони зации указаны в прилагаемой таблице На практике этот ток должен быть значительно выше желательно не менее 10 цА Все газовые горелки Bentone обору дованы легко отсоединяемыми ионизационными кабелями что даст возможность для достаточ но простого подключения мик роамперметра падении давления и препятству ет запуску горелки Таким обра зом низкое давление газа по ступающее на горелку отклю чает ее и запускает вновь только после того как давление газа достигнет необходимой расчет ной величины Для регулировки пневматиче ского выключателя давления газа снимите защитный кожух подключите манометр для измерения расчетного давле НИЯ задайтесь при каком мини мальном значении выключатель должен срабатывать на отклю чение горелки медленно пово рачивайте ручку регулятора см рис определите по его шкале полученное значение ми нимального давления газа при котором срабатывает выключа тель останавливая работу го релки Полученное значение будет примерно соответствовать уровню входного давления газа указанное на манометре НАСТРОЙКА ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ВОЗДУХА Данный выключатель срабаты вает отключая горелку в слу чае падения объема воздуха необходимого для обеспечения нормального процесса горения Как при максимальной так и при минимальной нагрузках устройство обеспечивающее горелке подачу воздуха должно быть отрегулировано таким об разом чтобы при недостаточ ной подаче оно срабатывало до момента падения давления ни же 80 от необходимого при действующей нагрузке уровня и отключало горелку прежде чем содержание СО в продуктах сгорания превысит 1 от их общего объема ПНЕВМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ВОЗДУХА Диапозон настройки 1 0 10 мБар LGW10 2 5 50 мБар LGW 50 Номер клеммы подключения на цоколе реле ГАЗОВОЕ РЕЛЕ LMG LGB 1 1 24 2 1 LFL ММ 810 TMG 740 3 КОНТРОЛЬ ПЛАМЕНИ Минимальная величина тока ионизации 2 рА 10 рА 10 рА 5 рА 5 рА ВЫКЛЮЧАТЕЛИ ДАВЛЕН ГАЗА И ВОЗДУХА ПНЕВМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ГАЛА Диапазон настройки 2 5 50 мБар GW 50 5 150 мБар GW150 НАСТРОЙКА ПНЕВМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ГАЧА Выключатель давления газа срабатывает при значительном 15
