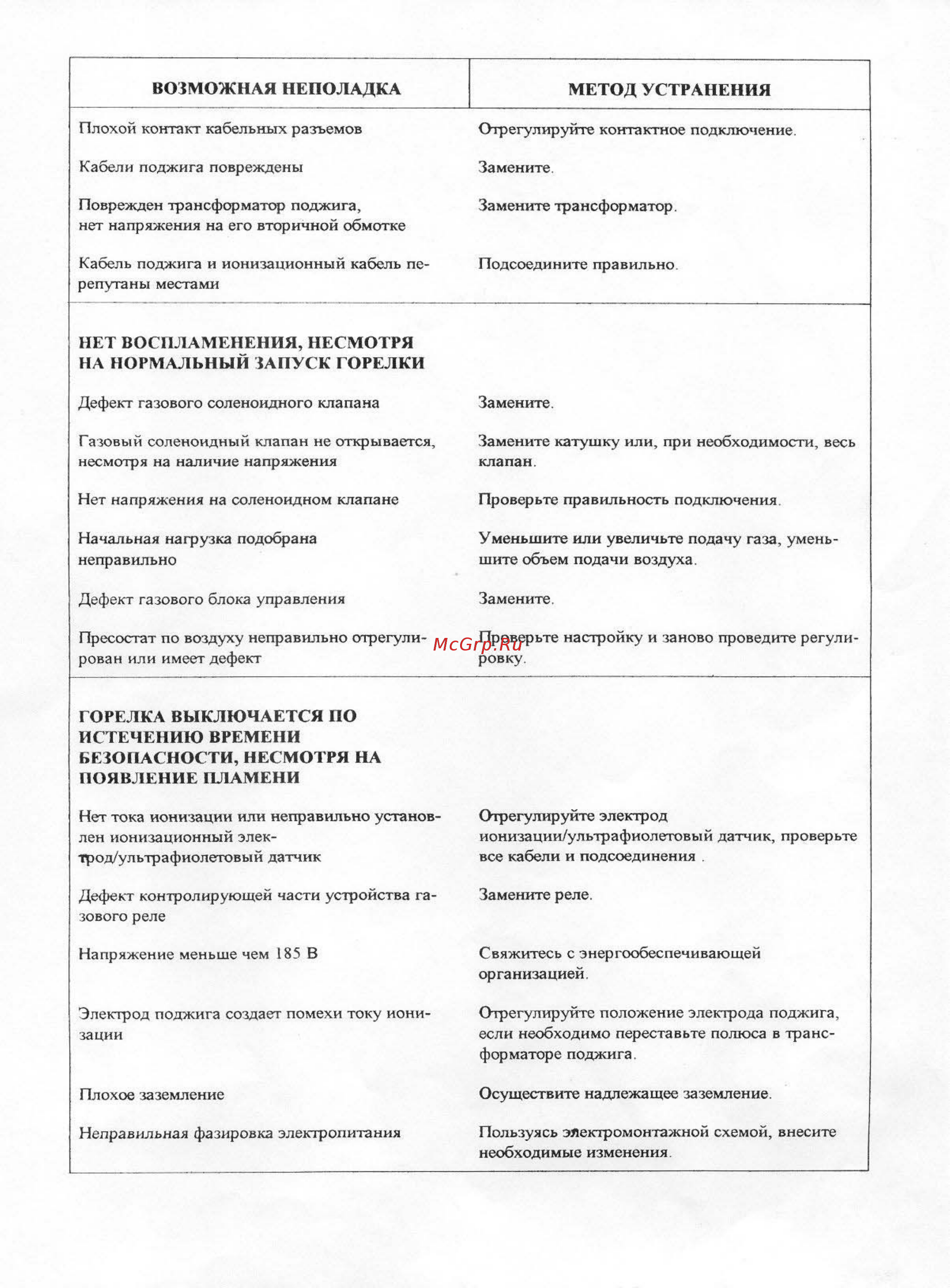

ВОЗМОЖНАЯ НЕПОЛАДКА МЕТОД УСТРАНЕНИЯ Плохой контакт кабельных разъемов Отрегулируйте контактное подключение Кабели поджига повреждены Замените Поврежден трансформатор поджига нет напряжения на его вторичной обмотке Замените трансформатор Кабель поджига и ионизационный кабель пе репутаны местами Подсоедините правильно НЕТ ВОСПЛАМЕНЕНИЯ НЕСМО ТРЯ НА НОРМАЛЬНЫЙ ЗАПУСК ГОРЕЛКИ Дефект газового соленоидного клапана Замените Газовый соленоидный клапан нс открывается несмотря на наличие напряжения Замените катушку или при необходимости весь клапан Нет напряжения на соленоидном клапане Проверьте правильность подключения Начальная нагрузка подобрана неправильно Уменьшите или увеличьте подачу газа умень шите объем подачи воздуха Дефект газового блока управления Замените Пресостат по воздуху неправильно отрегули рован или имеет дефект Проверьте настройку и заново проведите регули ровку ГОРЕЛКА ВЫКЛЮЧАЕТСЯ ПО ИСТЕЧЕНИЮ ВРЕМЕНИ БЕЗОПАСНОСТИ НЕСМОТРЯ НА ПОЯВЛЕНИЕ ПЛАМЕНИ Нет тока ионизации или неправильно установ лен ионизационный электрод ультрафиолетовый датчик Отрегулируйте электрид ионизации ультрафислетовый датчик проверьте все кабели и подсоединения Дефект контролирующей части устройства га зового реле Замените реле Напряжение меньше чем 185 В Свяжитесь с эисргообсспсчиваюшсй организацией Электрод поджига создаст помехи току иони зации Отрегулируйте положение электрода поджига если необходимо переставьте полюса в транс форматоре поджига Плохое заземление Осуществите надлежащее заземление Неправильная фазировка электропитания Пользуясь электромонтажной схемой внесите необходимые изменения 18
