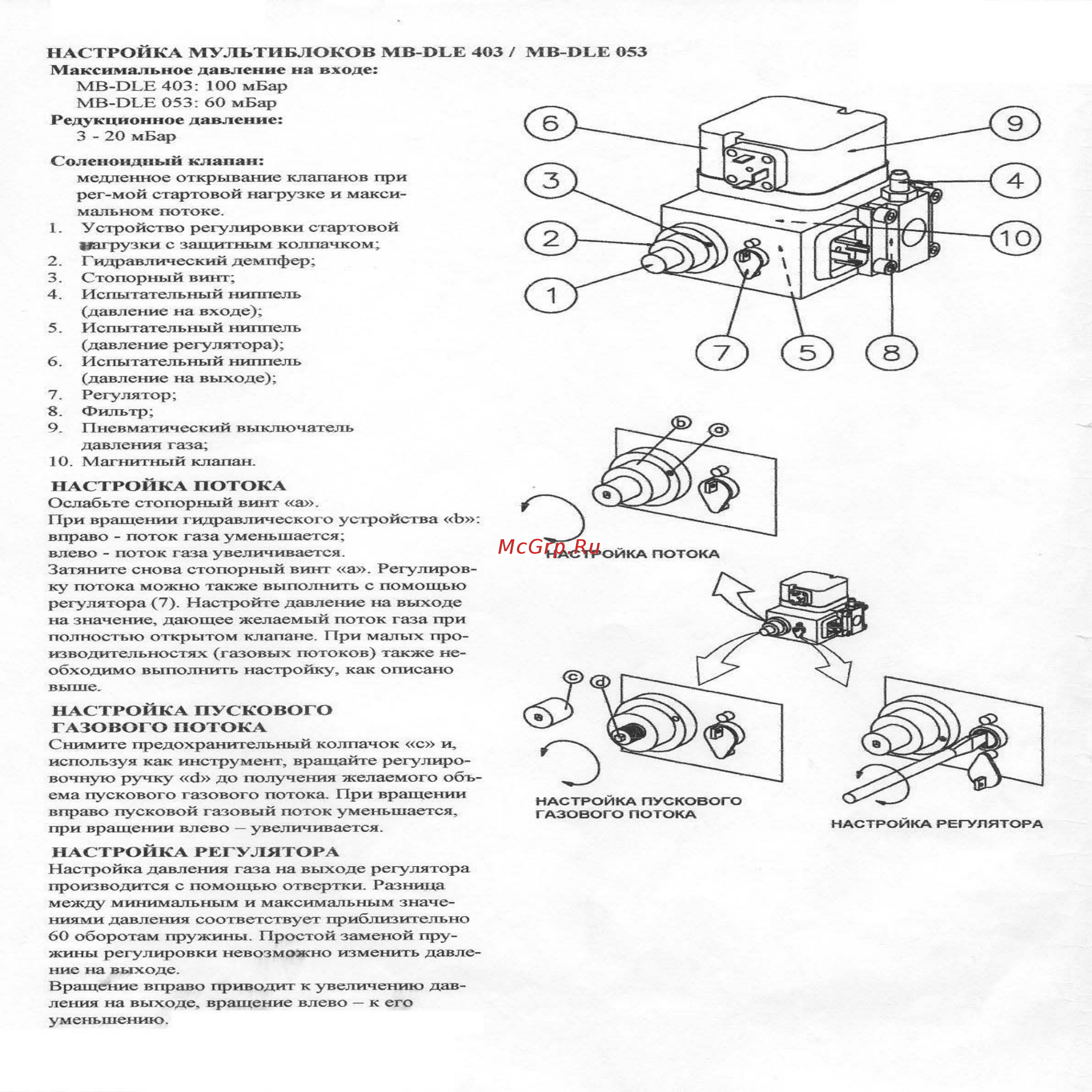

НАСТРОЙКА МУЛЬТИБЛОКОВ МВ ВЬЕ 403 Максимальное дивленис ня входе МВ ОЕЕ 053 МВ ОЬЕ 403 100 мБар МВ ГЛ Н 053 60 кг Бар Редукционное давление 3 20 мВ ар С оле 1О11ди1 ш клапан медленное открывание клапанов при рег мой стартовой нагрузке и макси мальном потоке 1 Устройство регулировки стартовой аг рузки с защитным колпачком 2 Гидравлический демпфер 3 Стопорный вилл 4 Испытательный ниппель давление на входе 5 Испытательный ниа и юль давление регулятора 6 Испытательный ниш юа ь давление на выходе 7 Регулятор 8 Фильтр 9 Пневматический выключатель давления газа 10 Магнитный клапан НАС1 РОЙКА ПОТОКА Ослабьте стопорный винт а При вращении гидравлического устройства Ь вправо поток газа уменьшается влево поток газа увеличивается Затяните снопа стопорный винт а Регулиров ку потока можно также выполнить с помощью регулятора 7 Настройте давление на выходе на значение дающее желаемый поток газа при полностью открытом клапане I 1ри малых производитсльноотях газовых потоков также не обходимо вьгполтгитт настройку как описано выше НАСТРОЙКА ПУСКОВОГО 1А1ОВОГО ПОТОКА Снимите предохранительный колпачок с и используя как инструмент вращайте регулиро вочную ручку 6 до получения желаемого объ ема пускового газового потока При вращении вправо пусковой 1 азовый исток умсныпастся при вращении влево увеличивается НАСТРОЙКА РЕГУЛЯТОРА Настройка давления газа на выходе регулятора производился с помощью отвертки Разница между минимальным и максимальным апапеншши давления соответствует приблизительно 60 оборотам пружнтпя Простой заменой пружигты регулировки невозможно изменить давле ние на выходе Вращение вправо приводит к увеличению дав гения на выходе вращение влево к его уменьшению 9
