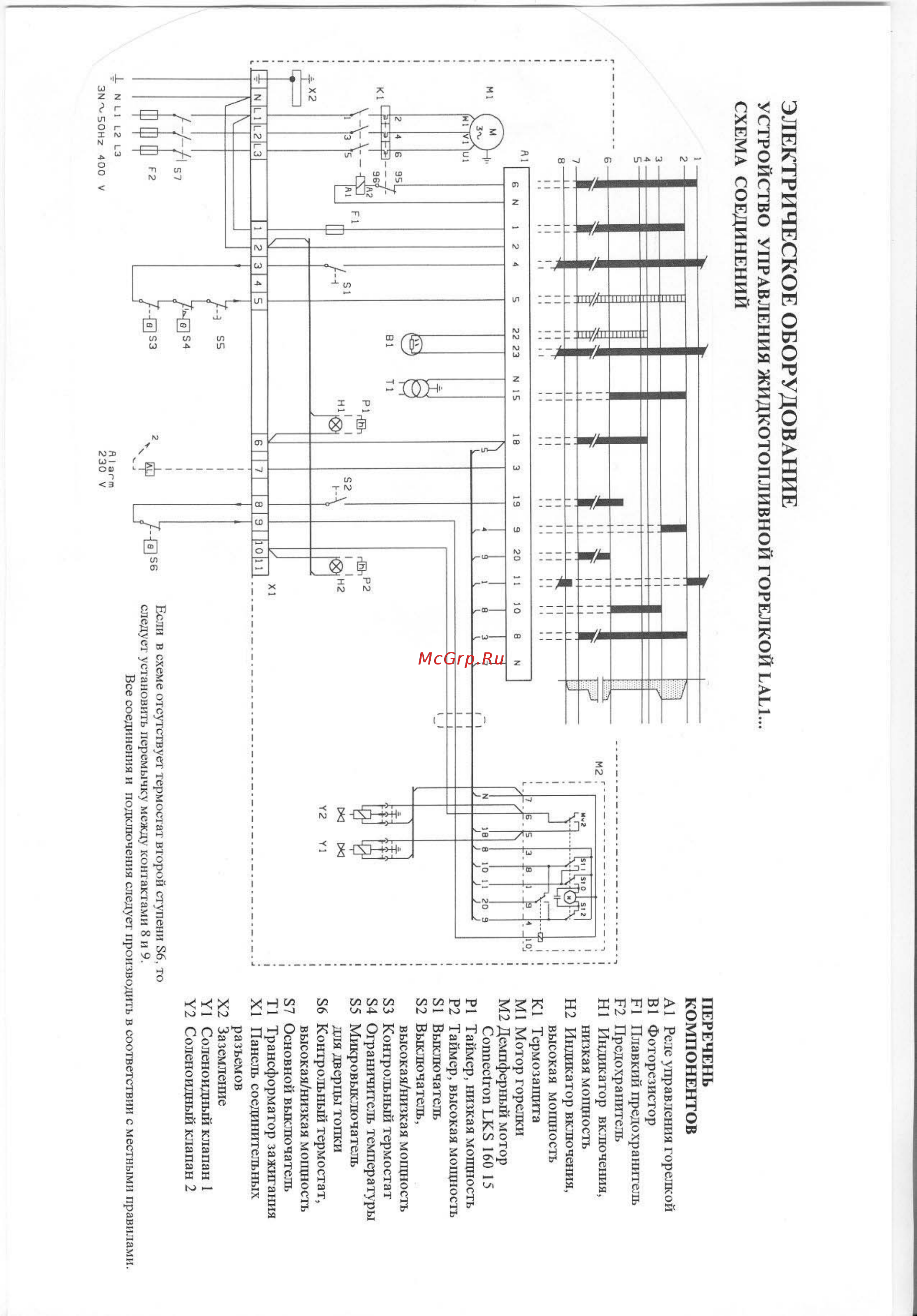

ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ УСТРОЙСТВО УПРАВЛЕНИЯ ЖИДКОТОПЛИВНОЙ ГОРЕЛКОЙ ЬА1Л СХЕМА СОЕДИНЕНИЙ ПЕРЕЧЕНЬ КОМПОНЕНТОВ Реле управления горелкой Фоторезистор Плавкий предохранитель Предо хр а нителт Индикатор включения низкая мощность Н2 Индикатор включения высокая мощность Т 1 Термозащита М1 Мотор горелки М2 Демпферный могор СоппесХгоп СК 8 160 15 Р1 Таймер низкая мощность 1 2 Таймер высокая мощность 81 Выключатель 82 Выключатель высокая низкая мощность 83 Контрольный термостат 84 Ограничитель температуры 85 Микровыключатечь для дверцы топки 86 Контрольный термоста т высокая низкая мощность 87 Основной выключатель Т1 Трансформатор зажигания XI Панель соединительных разъемов Заземление У1 Соленоидный клапан 1 У2 Соленоидный клапан 2 А1 В1 Н Р2 Н1 23 а о 1 1 2 42 и Боли в схеме отсутствует термостат второй ступени 86 то следует установить перемычку между контактами 8 и 9 Все соединения и подключения следует производить в соответствии с местными правилами ф н ы ьг сз за с 5011г 433 V 233 V
