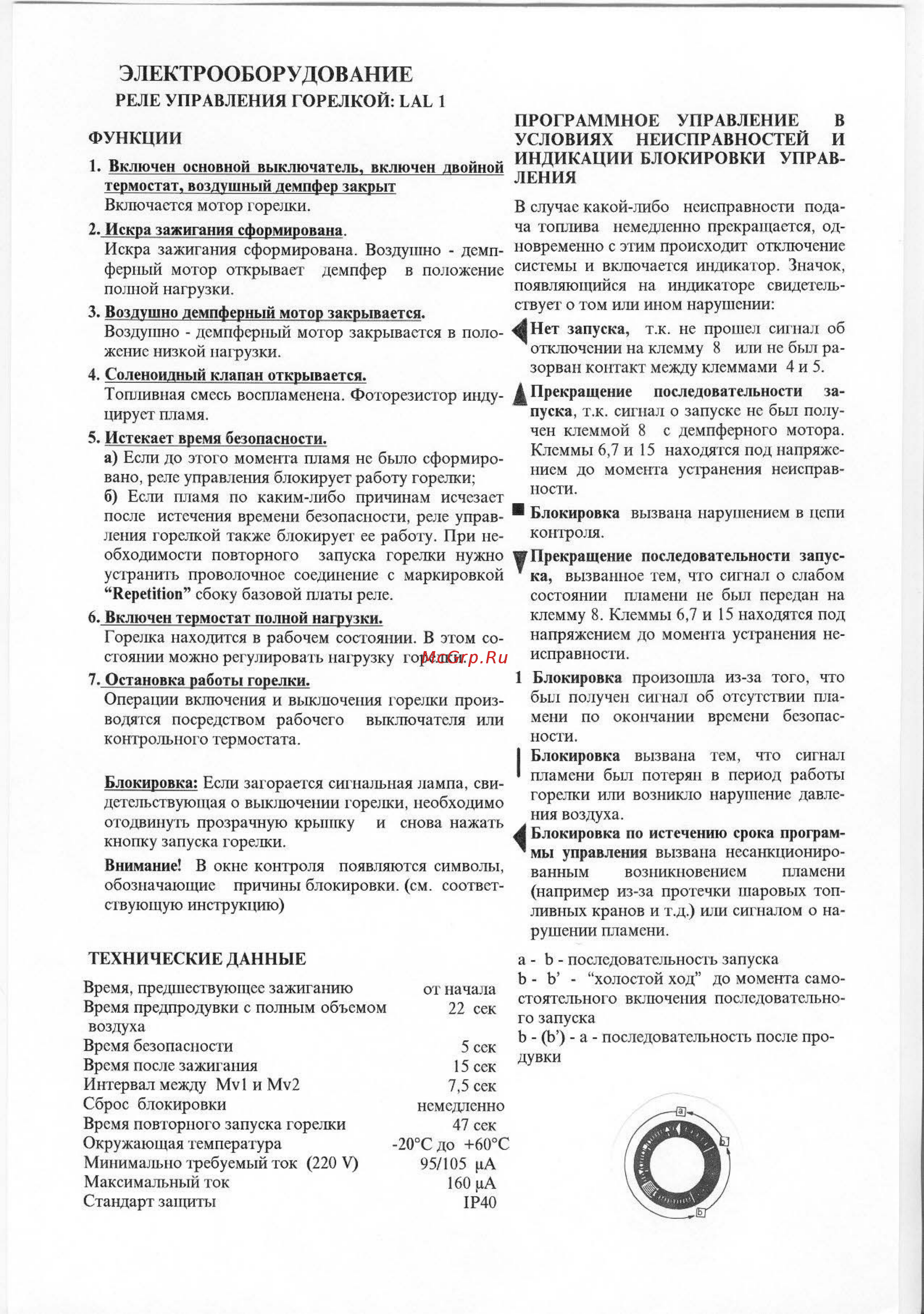

9 ЭЛЕКТРООБОРУДОВАНИЕ РЕЛЕ УПРАВЛЕНИЯ ГОРЕЛКОЙ LAL 1 ФУНКЦИИ 1 Включен основной выключатель включен двойной термостат воздушный демпфер закрыт Включается мотор горелки 2 Искра зажигания сформирована Искра зажигания сформирована Воздушно демп ферный мотор открывает демпфер в положение ноштой нагрузки 3 Воздушно демпферный мотор закрывается Воздушно демпферный мотор закрывается в поло жение низкой нагрузки 4 Соленоидный клапан открывается Топливная смесь воспламенена Фоторезистор инду цирует пламя 5 Истекает время безопасности а Если до этого момента пламя нс было сформиро вано реле управления блокирует работу горелки б Если пламя по каким либо причинам исчезает после истечения времени безопасности реле управ ления горелкой также блокирует ее работу При не обходимости повторного запуска горстки нужно устранить проволочное соединение с маркировкой Repetition сбоку базовой платы реле 6 Включен термостат полной нагрузки Горелка находится в рабочем состоянии В этом со стоянии можно регулировать нюрузку юредки 7 Остановка работы горелки Операции включения и выключения горелки произ водятся посредством рабочего выключателя или контрольного термостата Блокировка Если загорается сигнальная лампа свидетельствующая о выключении горелки необходимо отодвинуть прозрачную крышку и снова нажать кнопку запуска горелки Внимание В окис контроля появляются символы обозначающие причины блокировки см соответ ствующую инструкцию ТЕХНИЧЕСКИЕ ДАННЫЕ Время предшествующее зажиганию от начала Время предпродувки с полным объемом 22 сек воздуха Время безопасности 5 сек Время после зажигания 15 сек Интервал между МУ I и МУ2 7 5 сск Сброс блокировки немедленно Время повторного запуска горелки 47 сек Окружающая температура 20 Сдо 60 С Минима 1ыю требуемый ток 220 V 95 105 рА Максимальный ток 160 рА Стандарт зашиты IP40 ПРОГРАММНОЕ УПРАВЛЕНИЕ В УСЛОВИЯХ НЕИСПРАВНОСТЕЙ И ИНДИКАЦИИ БЛОКИРОВКИ УПРАВ ЛЕНИЯ В случае какой либо неисправности пода ча топлива немедленно прекращается од новременно с этим происходит отключение системы и включается индикатор Значок появляющийся па индикаторе свидетель ствует о том или ином нарушении Нет запуска т к не прошел сигнал об отключении на клемму 8 или нс был ра зорван контакт между клеммами 1 и 5 Д Прекращение последовательности за пуска т к сигнал о запуске нс был полу чен клеммой 8 с демпферного мотора Клеммы 6 7 и 15 находятся под напряже нием до момента устранения неисправ ности Блокировка вызвана нарушением в цепи контроля И Прекращение последовательности занус ка вызванное тем что сигнал о слабом состоянии пламени не был передан на клемму 8 Клеммы 6 7 и 15 находятся под напряжением до момента устранения не исправности 1 Блокировка произошла из за того что был получен сигнал об отсутствии пла мени по окончании времени безопас ности I Блокировка вызвана тем что сигнал I пламени был потерян в период работы горелки или возникло нарушение давле ния воздуха Блокировка по истечению срока програм мы управления вызвана несанкциониро ванным возникновением пламени например из за протечки шаровых топ ливных кранов и т д или сигналом о на рушении пламени а Ь последовательность запуска Ь Ь холостой ход до момента само стоятельного включения последовательно го запуска Ь Ь а последовательность после про дувки
