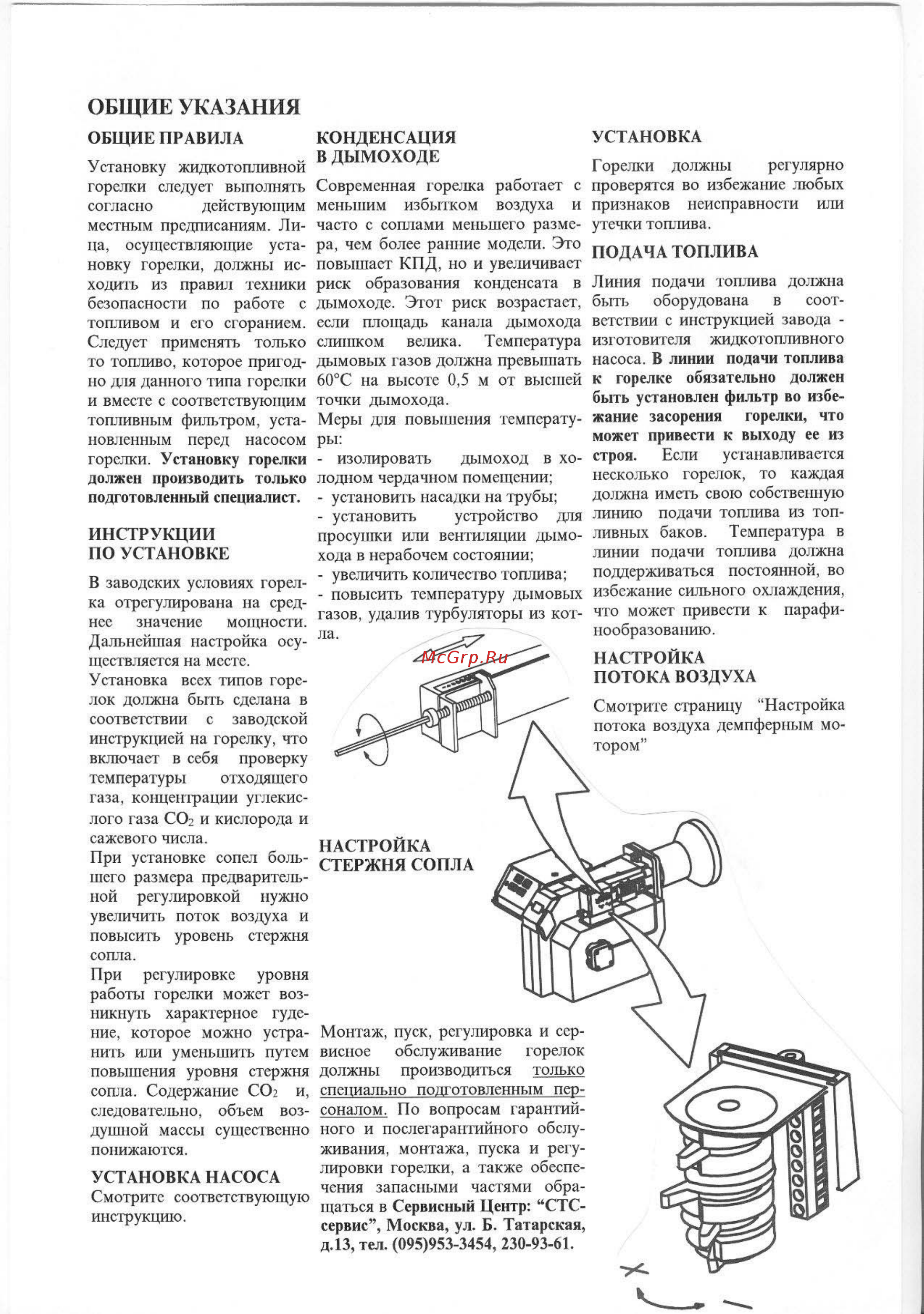

6 ОБЩИЕ УКАЗАНИЯ ОБЩИЕ ПРАВИЛА Установку жидкотопливной горелки следует выполнять согласно действующим местным предписаниям Ли ца осуществляющие уста новку горелки должны ис ходить из правил техники безопасности по работе с топливом и его сгоранием Следует применять только то топливо которое пригод но для данного типа горелки и вместе с соответствующим топливным фильтром уста новленным перед насосом горелки Установку горелки должен производить только подготовленный специалист ИНСТРУКЦИИ ПО УСТАНОВКЕ В заводских условиях горел ка отрегулирована на сред нее значение мощности Дальнейшая настройка осу ществляется па месте Установка всех типов горе лок должна быть сделана в соответствии с заводской инструкцией на горелку что включает в себя проверку температуры отходящего газа концентрации углекис лого газа СО и кислорода и сажевого числа При установке сопел боль шего размера предваритель ной регулировкой нужно увеличить поток воздуха и повысить уровень стержня сопла При регулировке уровня работы горелки может воз никнуть характерное гуде ние которое можно устра нить или уменьшить путем повышения уровня стержня сопла Содержание СОг и следовательно объем воз душной массы существенно понижаются КОНДЕНСАЦИЯ В ДЫМОХОДЕ Современная горелка работает с меньшим избытком воздуха и часто с соплами м еньшего разме ра чем более ранние модели Это повышает КПД но и увеличивает риск образования конденсата в дымоходе Этот риск возрастает если площадь канала дымохода слишком велика Температура дымовых газов должна превышать 60 С на высоте 0 5 м от высшей точки дымохода Меры дня повышения температу ры изолировать дымоход в хо лодном чердачном помещении установить насадки на трубы установить устройство для просушки или вентшиции дымо хода в нерабочем состоянии увеличить количество топлива повысить температуру дымовых газов удалив турбуляторы из кот ла УСТАНОВКА Г орежи должны регулярно проверятся во избежание любых признаков неисправности или утечки топлива ПОДАЧА ТОПЛИВА Линия подачи топлива должна быть оборудована в соот ветствии с инструкцией завода изготовителя жидкотопливного насоса В линии подачи топлива к горелке обязательно должен быть установлен фильтр во избе жание засорения горелки что может привести к выходу ее из строя Если устанавливается несколько горелок ю каждая должна иметь свою собственную линию подачи топлива из топ ливных баков Температура в линии подачи топлива должна поддерживаться постоянной во избежание сильного охиждения что может привести к парафинообразованию НАСТРОЙКА ПОТОКА ВОЗДУХА Смотрите страницу Настройка потока воздуха демпферным мо тором НАСТРОЙКА СТЕРЖНЯ СОПЛА Монтаж пуск регулировка и сер висное обслуживание горелок должны производиться только специально подготовленным пер соналом По вопросам гарантий ного и послегарантийного обслу живания монтажа пуска и регу лировки горелки а также обеспе УСТАНОВКА НАСОСА чения запасными частями обра Смо гри гс соот вететвующую щаться в Сервисный Центр СТСинструкцию сервис Москва ул Б Татарская д 13 тел 095 953 3454 230 93 61 О э 3 D
