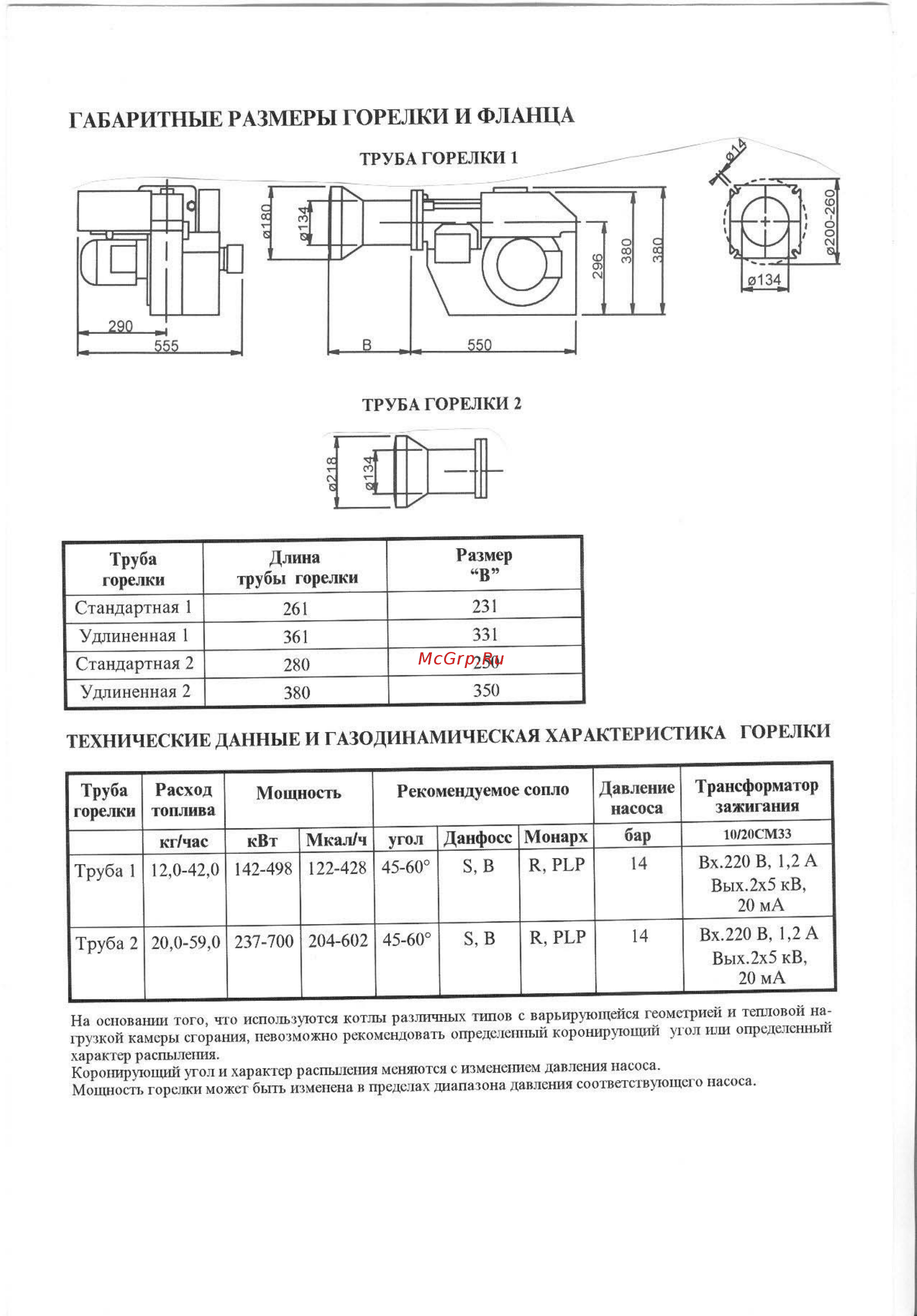

3 ГАБАРИТНЫЕ РАЗМЕРЫ ГОРЕЛКИ И ФЛАНЦА ТРУБА ГОРЕЛКИ 2 Длина трубы горелки Размер В Стандартная 1 261 231 Удлиненная 1 361 331 Стандартная 2 280 250 Удлиненная 2 380 350 Труба горелки ___ ТЕХНИЧЕСКИЕ ДАННЫЕ И ГАЗОДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛКИ Труба горелки Расход топлива Мощность Рекомендуемое сопло Давление насоса Трансформатор зажигания кг час кВт Мкал ч угол Данфосс Монарх бар К1ДПСМЗЗ Труба 1 12 0 42 0 142 498 122 428 45 60с S В R PLP 14 Вх 220В 1 2 А Вых 2x5 кВ 20 мА Труба 2 20 0 59 0 237 700 204 602 45 60 S В R PLP 14 Вх 220 В 1 2 А Вых 2x5 кВ 20 мА На основании того что используются котлы различных типов с варьирующейся геометрией и тепловой нагрузкой камеры сгорания невозможно рекомендовать определенный коронирутощий угол или определенный характер распыления Коропирующий угол и характер распыления меняются с изменением давления насоса Мощность горелки может быть изменена в пределах диапазона давления соответствующего насоса
