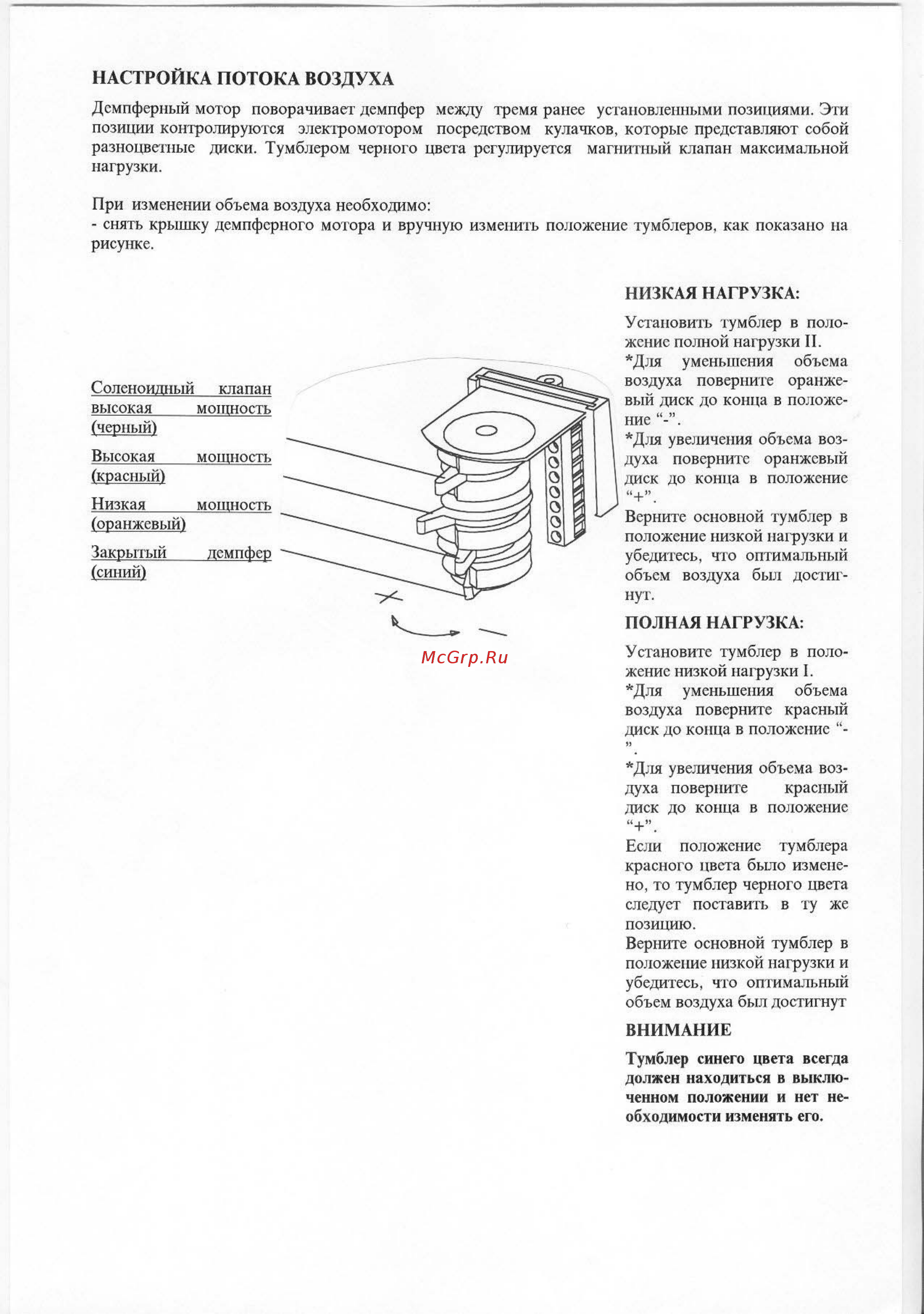

8 НАСТРОЙКА ПОТОКА ВОЗДУХА Демпферный мотор поворачивает демпфер между тремя ранее установленными позициями Эта позиции контролируются электромотором посредством кулачков которые представляют собой разноцветные диски Тумблером черного цвета регулируется магнитный клапан максимальной на1рузки При изменении объема воздуха необходимо спять крышку демпферного мотора и вручную изменить положение тумблеров как показано на рисунке НИЗКАЯ НАГРУЗКА Соленоидный клапан высокая мощность черный Высокая красный мощность Низкая мощность оранжевый Закрытый демпфер синий Установить тумблер в поло жение полной нагрузки II Для уменьшения объема воздуха поверните оранже вый даек до конца в положе ние Для увеличения объема воз духа поверните оранжевый диск до конца в положение Верните основной тумблер в положение низкой натрузки и убедитесь что оптимальный объем воздуха был достиг нут ПОЛНАЯ НАГРУЗКА Установите тумблер в поло жение низкой на1рузки I Для уменьшения объема воздуха поверните красный диск до конца в положение Для увеличения объема воз духа поверните красный диск до конца в положение Если положение тумблера красного цвета было измене но то тумблер черного цвета следует поставить в ту же позицию Верните основной тумблер в положение низкой нагрузки и убедитесь что оптимальный объем воздуха был достигнут ВНИМАНИЕ Тумблер синего цвета всегда должен находиться в выклю ченном положении и нет не обходимости изменять его
