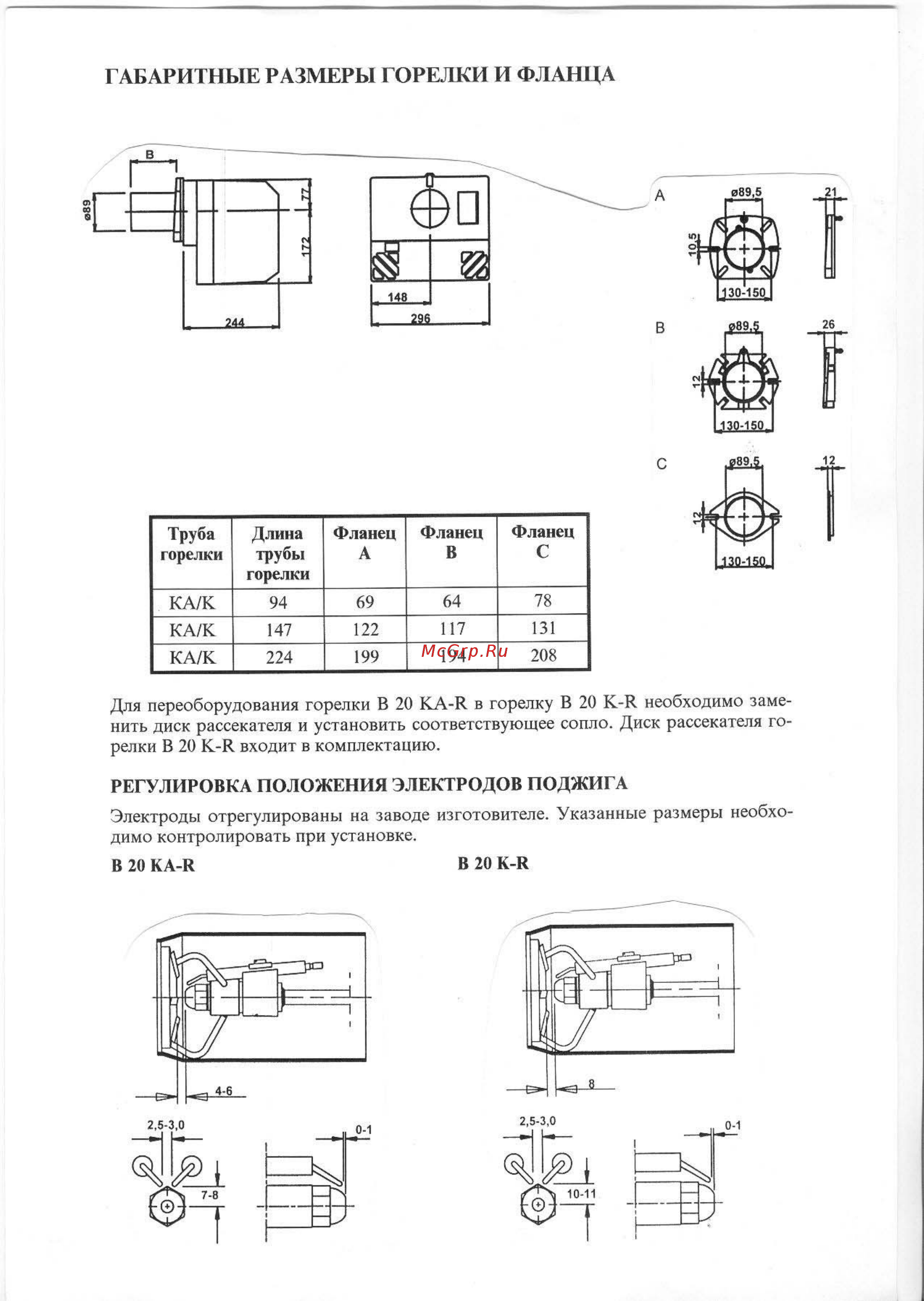

3 ГАБАРИТНЫЕ РАЗМЕРЫ ГОРЕЛКИ И ФЛАНЦА 130 150 Труба горелки Длина трубы горелки Фланеп А Фланец В Фланец С КА К 94 69 64 78 КА К 147 122 117 131 КА К 224 199 194 208 Для переоборудования горелки В 20 КА 1 в горелку В 20 К К необходимо заме нить диск рассекателя и установить соответствующее сопло Диск рассекателя го релки В 20 К К входит в комплектацию РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЭЛЕКТРОДОВ ПОДЖИГА Электроды отрегулированы на димо контролировать при установке В 20 КА Я заводе изготовителе В 20 К К Указанные размеры необхо
