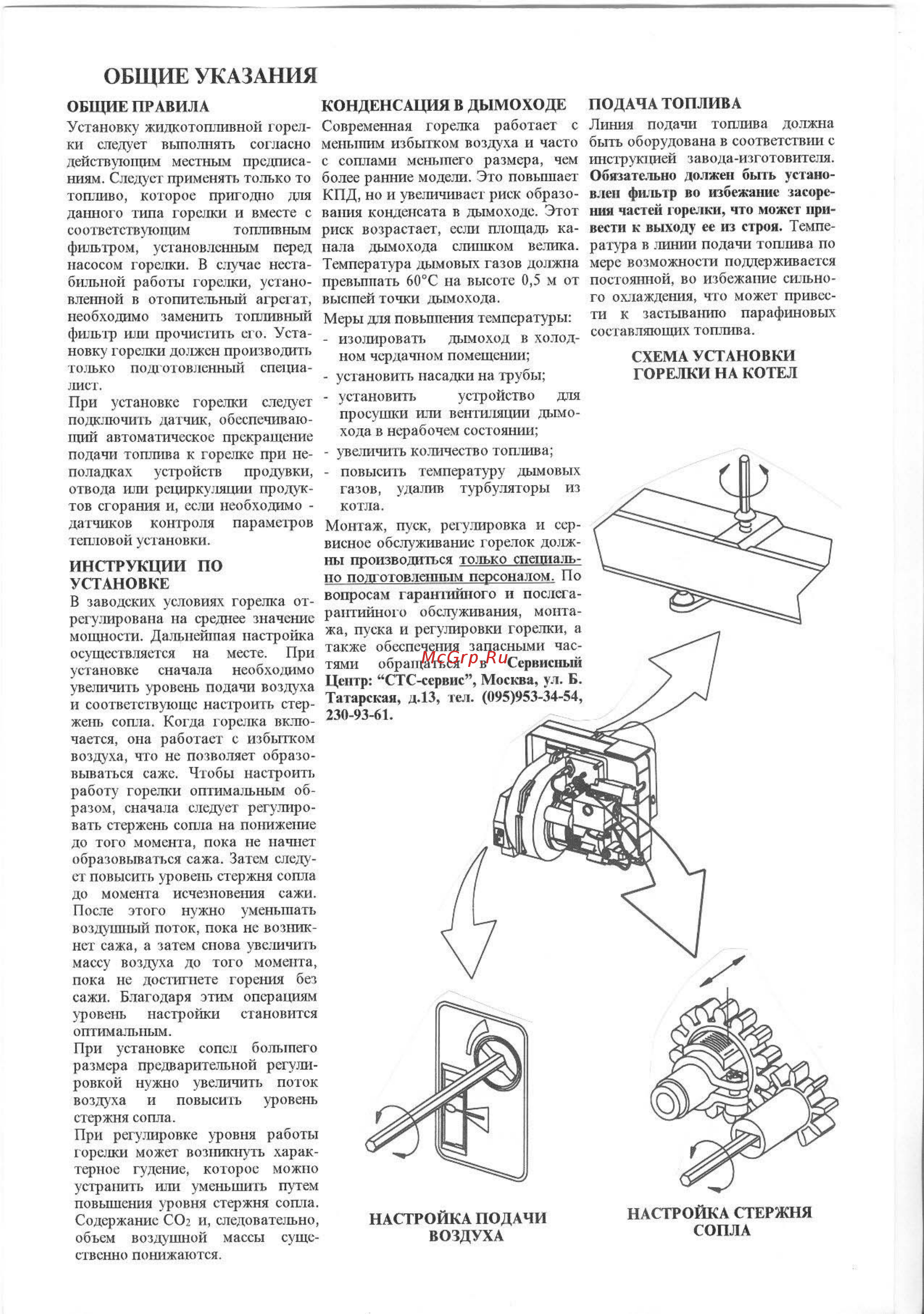

8 ОБЩИЕ УКАЗАНИЯ ОБЩИЕ ПРАВИЛА КОНДЕНСАЦИЯ В ДЫМОХОДЕ ПОДАЧА ТОПЛИВА Установку жидкотопливной горел ки следует выполнять согласно действующим местным предписа ниям Следует применять только то топливо которое пригодно для данного типа горелки и вместе с соответствующим топливным фильтром установленным перед насосом горелки В случае неста бильной работы горенки устано вленной в отопительный агрегат необходимо заменить топливный фильтр или прочистить его Уста новку горелки должен производить только подготовленный специа лист При установке горелки следует подключить датчик обеспечиваю щий автоматическое прекращение подачи топлива к горелке при не поладках устройств продувки отвода или рециркуляции продук тов сгорания и если необходимо датчиков контроля параметров тепловой установки Современная горелка работает с меньшим избытком воздуха и часто с соплами меньшего размера чем более ранние модели Это повышает КПД но и увеличивает риск образо вания конденсата в дымоходе Этот риск возрастает если площадь ка пала дымохода слишком велика Температ ура дымовых газов должна превышать 60 С на высоте 0 5 м от высшей точки дымохода Меры для повышения температуры изолировать дымоход в холод ном чердачном помещении установить насадки на трубы установить устройство для просушки или вентиляции дымо хода в нерабочем состоянии увеличить количество топлива повысить температуру дымовых газов удалив турбуляторы из котла Монтаж пуск регулировка и сер висное обслуживание горелок долж ны производиться только спениальпо подготовленным персоналом По вопросам гарантийного и послега рантийного обслуживания монта жа пуска и регулировки горелки а также обеспечения запасными час тями обращаться в Сервисный Центр СТС ссрвнс Москва ул Б Линия подачи топлива должна быть оборудована в соответствии с инструкцией завода изготовителя ИНСТРУКЦИИ по УСТАНОВКЕ В заводских условиях горелка от регулирована па среднее значение мощности Дальнейшая настройка осуществляется на месте При установке сначала необходимо увеличить уровень подачи воздуха и соответствующе настроить стер Татарская д 13 тел 095 953 34 54 жень сопла Когда горелка вклю 230 93 61 чается она работает с избытком воздуха что не позволяет образо вываться саже Чтобы настроить работу горелки оптимальным об разом сначала следует регулиро вать стержень сопла па понижение до того момента пока не начнет образовываться сажа Затем следу ет повысить уровень стержня сопла до момента исчезповешы сажи После этого нужно уменьшать воздушный поток пока не возпик нет сажа а затем снова увеличить массу воздуха до того момента пока не достигнете горения без сажи Благодаря этим операциям уровень настройки становится оптимальным При установке сопел большего размера предварительной регули ровкой нужно увеличить поток воздуха и повысить уровень стержня сопла При регулировке уровня работы горелки может возшпапть харак терное гудение ко герои можно устранить или уменьшить путем повышения уровня стержня сопла НАСТРОЙКА ПОДАЧИ Содержание СО и следовательно ВОЗДУХА объем воздушной массы суще ственно понижаются Обязательно должен быть устано влен фильтр во избежание засоре ния частей горелки что может при вести к выходу ее из строя Темпе ратура в линии подачи топлива по мере возможности поддерживается постоянной во избежание сильно го охлаждения что может привес ти к застывашпо парафиновых составляющих топлива СХЕМА УСТАНОВКИ ГОРЕЛКИ НА КОТЕЛ НАСТРОЙКА СТЕРЖНЯ СОПЛА
