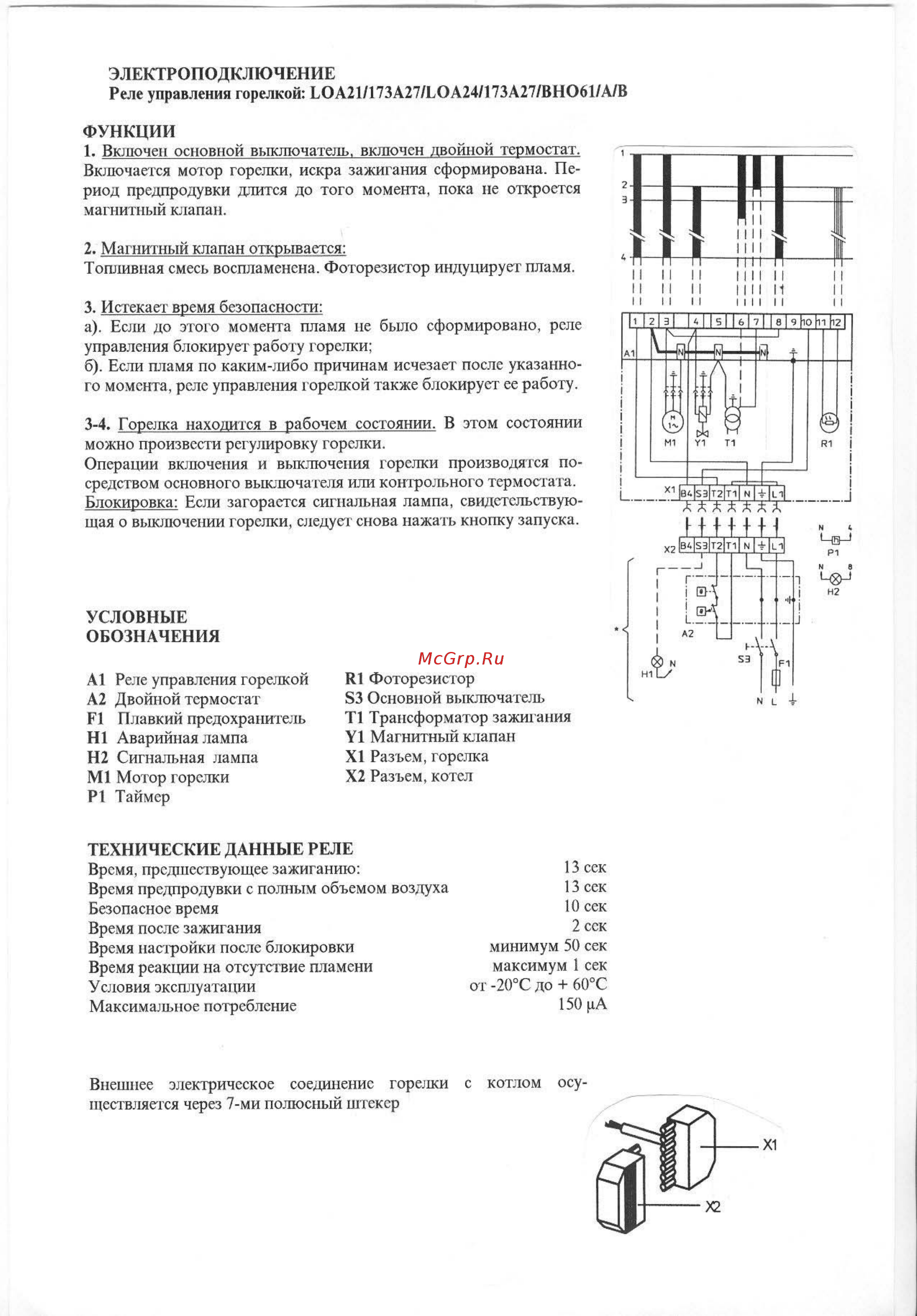

7 ЭЛЕКТРОПОДКЛЮЧЕНИЕ Реле управления горелкой ЬОА21 173А27 ЕОА24 173А27 ВНО61 А В ФУНКЦИИ 1 Включен основной вы ключа ель нклточсн двойной термостат Включается мотор горелки искра зажигания сформирована Пе риод предпродувки длится до того момента пока не откроется магнитный клапан 2 Магнитный клапан открывается Топливная смесь воспламенена Фоторезистор индуцирует пламя 3 Истекает время безопасности а Если до этого момента пламя не было сформировано реле управления блокирует работу горелки б Если пламя по каким либо причинам исчезает после указанно го момента реле управления горелкой также блокирует ее работу 3 4 Горелка находится в рабочем состоянии В этом состоянии можно произвести регулировку горелки Операции включения и выключения горелки производятся по средством основного выключателя или контрольного термостата Блокировка Если загорается сигнальная лампа свидетельствую щая о выключении горелки следует снова нажать кнопку запуска УСЛОВНЫЕ ОБОЗНАЧЕНИЯ А1 Реле управления горелкой А2 Двойной термостат И Плавкий предохранитель Н1 Аварийная лампа Н2 Сигнальная лампа М1 Мотор горелки Р1 Таймер R Фоторезистор 83 Основной выключатель Т1 Трансформатор зажигания 1 Магнитный клапан XI Разъем горелка Х2 Разъем котел ТЕХНИЧЕСКИЕ ДАННЫЕ РЕЛЕ Время предшествующее зажиганию Время предпродувки с полным объемом воздуха Безопасное время Время после зажигания Время настройки после блокировки Время реакции на отсутствие пламени Условия эксплуатации Максимальное потребление Внешнее электрическое соединение горелки шествляется через 7 ми полюсный штекер 13 сек 13 сек 10 сек 2 сек минимум 50 сек максимум 1 сек от 20 С до 60 С 150 Ц А с котлом осу
