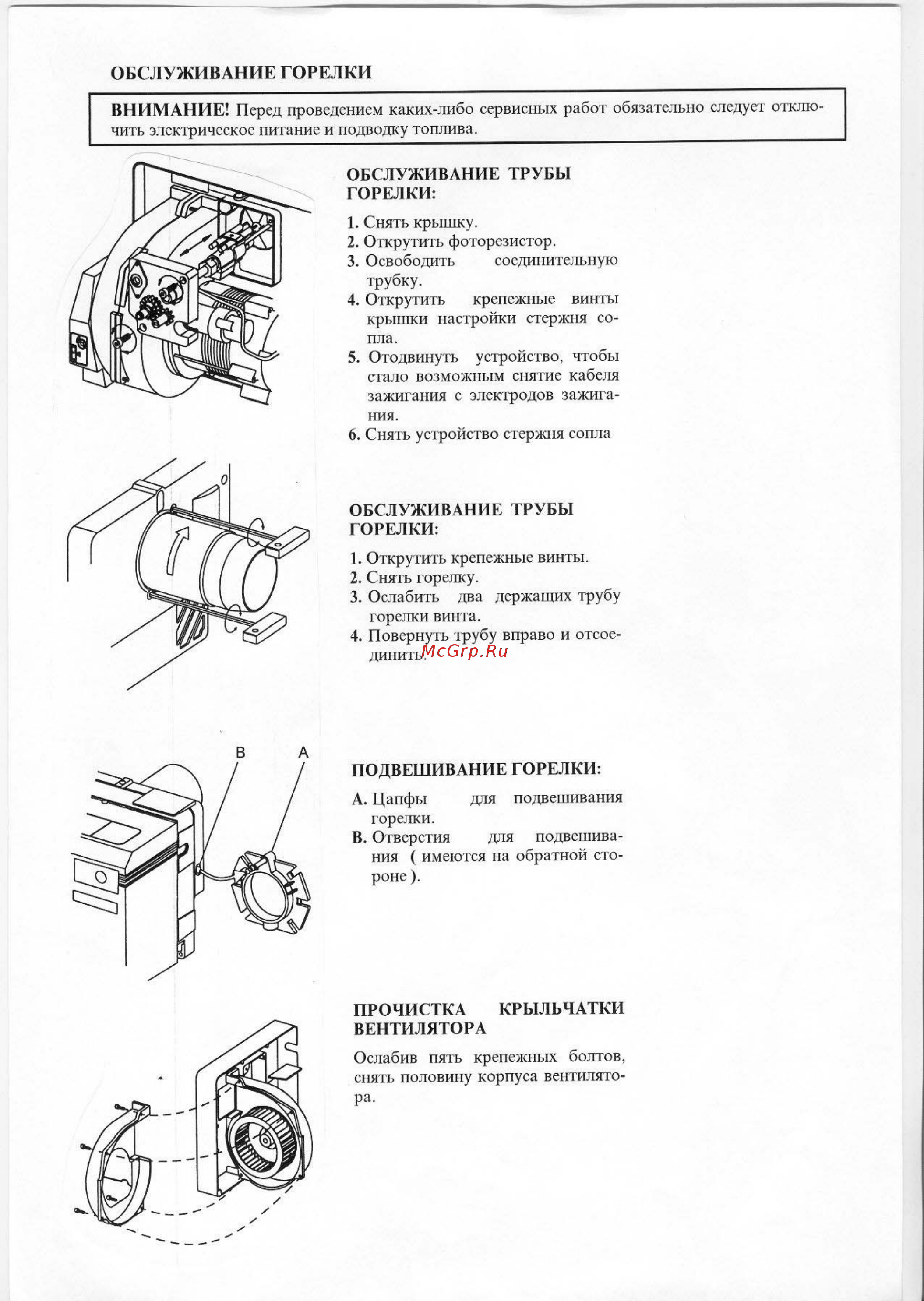

5 ОБСЛУЖИВАНИЕ ГОРЕЛКИ ВНИМАНИЕ Перед проведением каких либо сервисных работ обязательно следует отключить электрическое питание и подводку топлива ОБСЛУЖИВАНИЕ ТРУБЫ ГОРЕЛКИ 1 Снять крышку 2 Открутить фоторезиегор 3 Освободить соединительную трубку 4 Открутип крепежные винты крышки настройки стержня со пла 5 Отодвинуть устройство чтобы стало возможным снятие кабеля зажигания с электродов зажига ния 6 Снять устройство стержня сопла ОБСЛУЖИВАНИЕ ТРУБЫ ГОРЕЛКИ 1 Открутить крепежные винты 2 Снять горелку 3 Ослабип два держащих трубу горелки винта 4 Повернуть трубу вправо и отсое динить ПОДВЕШИВАНИЕ ГОРЕЛКИ А Цапфы для подвешивания горелки В Отверстия дня подвешива ния имеются на образ ной сто роне ПРОЧИСТКА КРЫЛЬЧАТКИ ВЕНТИЛЯТОРА Ослабив пять крепежных болтов спять половину корпуса вентилято ра
