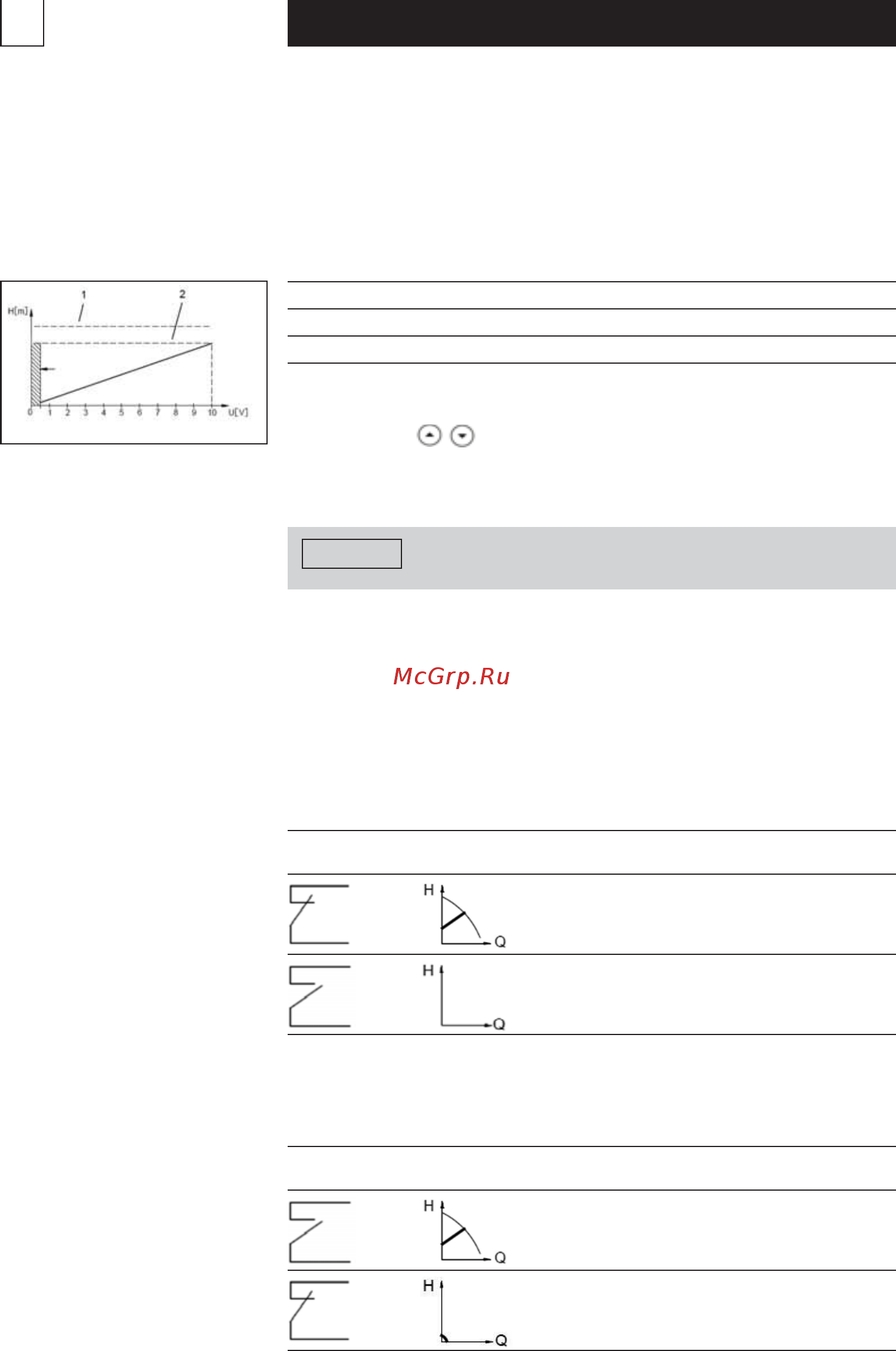

![Biral A 1002 [65/116] Polski](/views2/1425031/page65/bg41.png)
65
polski
Schemat działania: Wejście charakterystyki MIN
Wejście charakterystyki MIN jest aktywne tylko wtedy,
gdy wejście ZAŁ/WYŁ jest zmostkowane.
Charakterystyka MIN
Normalna praca
Charakterystyka MIN
(nocna redukcja)
8.3 Regulacja poprzez zewnętrzny sygnał analogowy 0 –10 V
Pompa posiada wejście do podłączenia zewnętrznego sygnału
analogowego 0–10 VDC (zaciski 5 i 6).
Pompę można regulować poprzez zewnętrzny regulator wykorzystując
to wejście.
Charakterystyki pompy można ustawiać w zakresie pomiędzy
charakterystyką MIN a właściwie ustawioną wysokością podnoszenia
(poz. 2) za pomocą zewnętrznego sygnału analogowego.
Poz. Opis
1 Maksymalna wysokość podnoszenia/stała charakterystyka
2 Ustawiona wysokość podnoszenia/stała charakterystyka
Wejście charakterystyki MIN
(zaciski 3 i 4) musi być zmostkowane.
Wskazówka:
8.4 Zewnętrzne sterowanie wymuszone
Pompa posiada wejścia zewnętrznych sygnałów do zewnętrznego
sterowania wymuszonego:
– ZAŁ/WYŁ pompy (zaciski 1 i 2)
– Praca wg charakterystyki MIN (zaciski 3 i 4).
Podczas wymuszonego sterowania świecące paski
lub diody pokazują aktywną funkcję.
Schemat działania: wejście zewnętrznego ZAŁ/WYŁ.
ZAŁ / WYŁ
Normalna praca
Stop
Charakterystyka MIN
Podłączenie i regulacja
1. Zaciski 3 i 4 nie mogą być zwarte.
2. Przyciskami ustawić wysokość podnoszenia.
3. Wyłączyć napięcie zasilania.
4. Teraz zewrzeć zaciski 3 i 4.
5. Podać 0-10 V na zaciski 5 i 6.
