Biral LX 321 [32/56] Podłączenie elektryczne

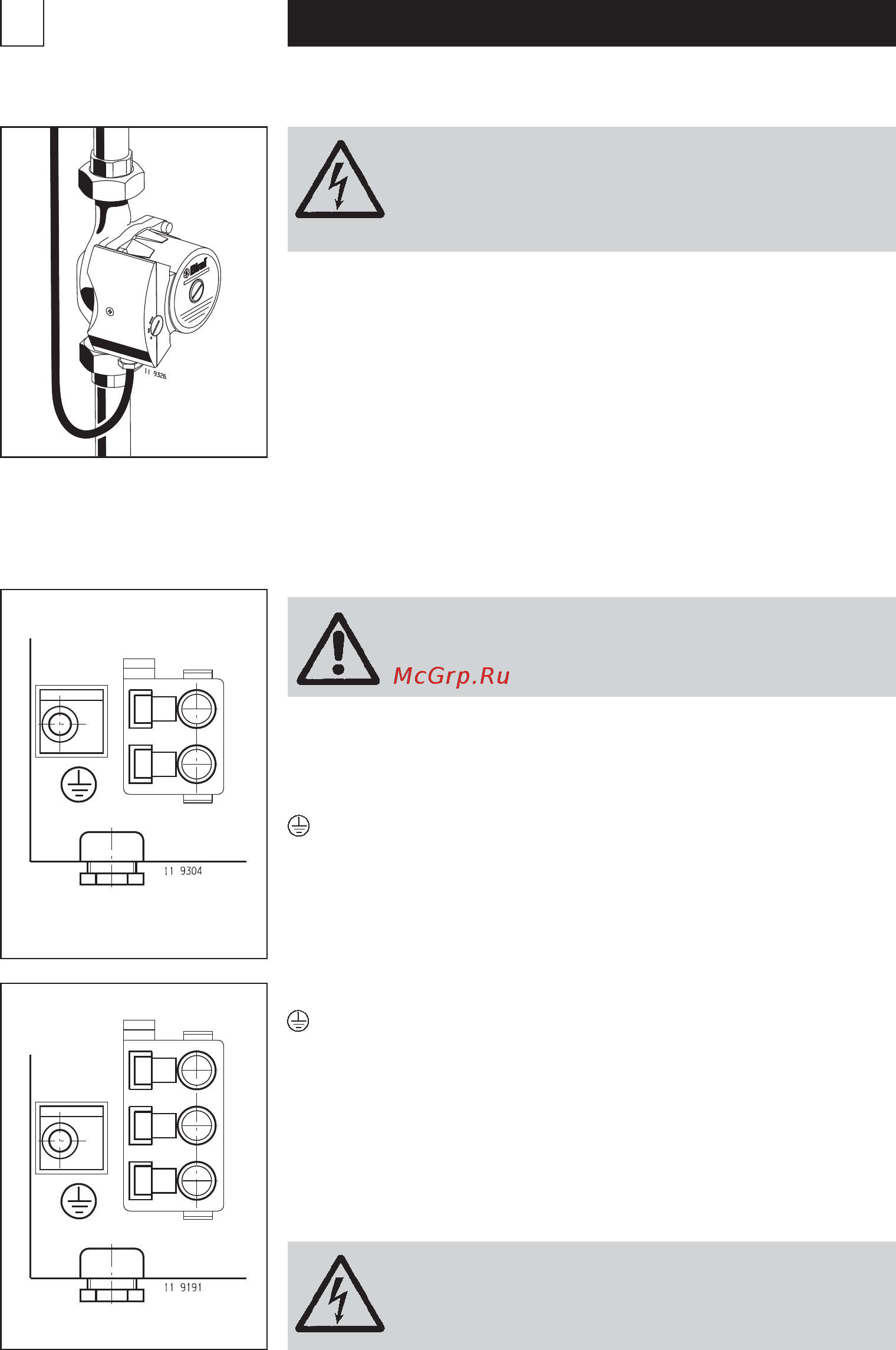

![Biral LX 321 [32/56] Podłączenie elektryczne](/views2/1425095/page32/bg20.png)
Podłączenie elektryczne może wykonywać uprawniony
elektryk.
Należy przestrzegać przepisów lokalnego
zakładu energetycznego (ZE).
Przestrzegać przepisów NIN (CENELEC)/VDE.
W przypadku wyższych temperatur wody (od 80 °C) stosować
odpowiedni przewód przyłączeniowy odporny na te temperatury.
Przewód przyłączeniowy nie może stykać się z korpusem pompy
i obudową silnika.
Przy wprowadzaniu kabla do skrzynki przyłączowej zwrócić uwagę
na ochronę przed kapiącą wodą i odciążenie (dławnica)!
Bezpiecznik: Zastosować zabezpieczenie:
(prąd znamionowy
×
1,5) max 10 A, zwłoczny
Przekrój przewodów: max. 1,5 mm
2
.
Elektryczne podłączenie ma odbywać się zgodnie z tabliczką znamionową.
Dla ułatwienia późniejszej wymiany elektryczne przyłącze
należy
zapętlić. Przewidzieć zewnętrzny włącznik sieciowy.
5. Podłączenie elektryczne
polski
32
Jako dodatkowe zabezpieczenie można zastosować wyłącznik
ochronny prądowy lub napięciowy.
Przyłącze sieciowe 1×230 V, 50 Hz, PE
Przewód ochronny (PE)
L Przewód fazowy
N Przewód neutralny
Uwaga:
Przed każdym dostępem do skrzynki zaciskowej pompy należy
wyłączyć napięcie zasilania.
5.1 Zaciski podłączeniowe
Przy niewłaściwym podłączeniu i błędnym napięciu
silnik może ulec uszkodzeniu!
Należy podłączyć przewód ochronny.
N
L
Przed każdym dostępem do skrzynki zaciskowej pompy
należy wyłączyć napięcie zasilania.
Zabezpieczyć przed nieuprawnionym załączeniem.
Przyłącze sieciowe 3×400 V, 50 Hz, PE
= Przewód ochronny (PE)
U = L1
V = L2
W = L3
* LX 321-323 = odporne na zwarcie
* HX 301-302 = niezbędne zabezpieczenie silnika
U
V
W
1× 230 V
3× 400 V
