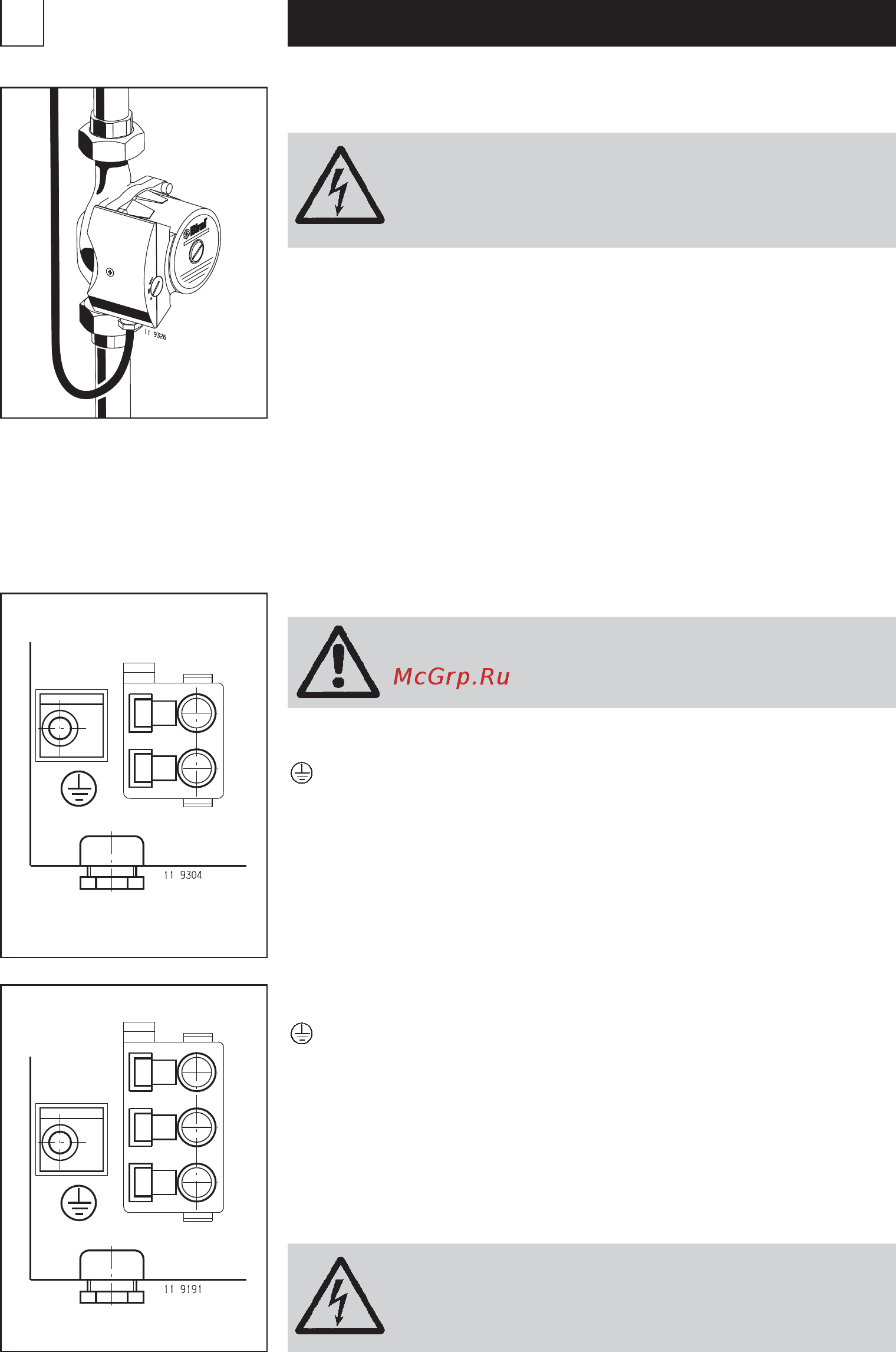

![Biral HXD 302 [52/56] Русский](/views2/1425095/page52/bg34.png)
русский
52
Электрическое соединение должно выполняться
специалистом.
Должны соблюдаться нормы I.E.E.
(Институт инженеров-электриков)
Пожалуйста, соблюдайте нормы NIN (CENELEC)/VDE.
5. Электрическое соединение
В случае повышенной температуры воды (выше 80 °C), используйте
соответствующую термостойкую соединительную линию.
Обязательно обеспечьте защиту от попадания воды, а также зажимы
на проводах питания на кабельном входе в клеммной коробке
(муфта)!
Предохранитель первичной защиты:
Номинальный ток ×1,5, макс. 10A, инерционный
Поперечное сечение провода: макс. 1.5 мм
2
.
Электрическое соединение должно производиться в соответствии
с шильдиком с техническими характеристиками. Для облегчения
замены насосы в будущем необходимо оставить запас провода
свернутого в кольцо. Должен быть предусмотрен наружный
выключатель электропитания.
Соединение проводов электропитания 1×230 В, 50 Гц, PE
Заземление
L Фаза
N Нейтраль
Примечание:
Перед выполнением любых действий в клеммной коробке подача
электропитания к насосу должна быть отключена.
5.1 Соединительные клеммы
Если соединение выполнено неправильно
и напряжение неправильное, двигатель будет
поврежден!
Соединение проводов электропитания 3×400 В, 50 Гц, PE
Заземление
U = L1
V = L2
W = L3
Электропитание должно быть отключено
перед выполнение любой работы в клеммной
коробке насоса.
Защита от несанкционированного включения.
N
L
U
V
W
1× 230 В
3× 400 В
* LX 321-323 = с защитой от короткого замыкания
* HX 301-302 = Требуется защита двигателя
