Biral A 651 V2 KW [10/96] Montage
![Biral A 651 V2 KW [10/96] Montage](/views2/1425198/page10/bga.png)

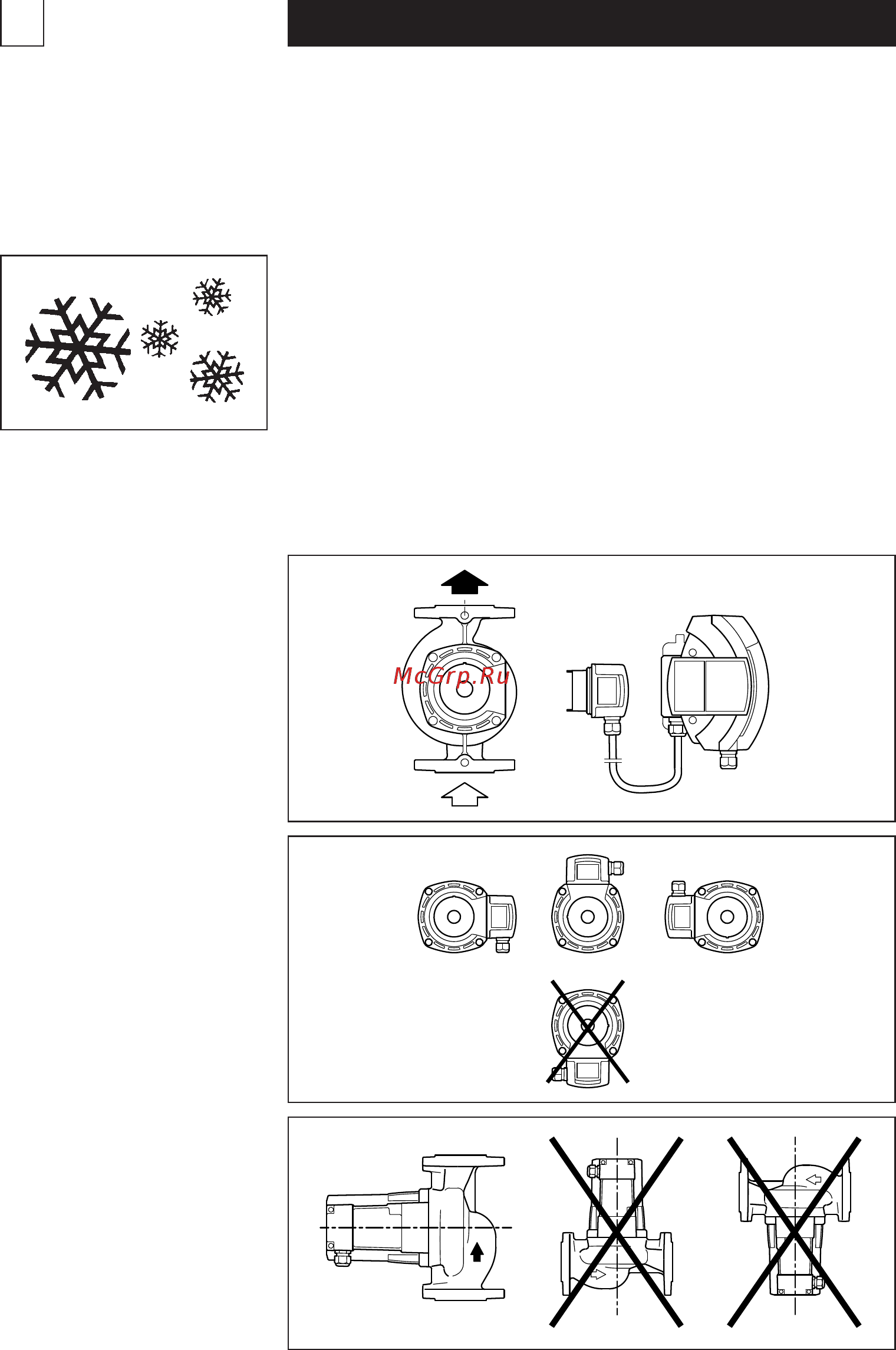

4.4 Montageposition
Lieferzustand
Der Stecker darf nicht nach
unten zeigen, da sonst leicht
Wasser eindringen kann.
Vor der Montage der Pumpe
kann der Motor um jeweils 90°
gedreht werden.
Hierzu die 4 Schrauben
des Gehäuses lösen und den
Motorkopf in die zulässige
Motor-Position drehen.
Dichtung zwischen Motor-
und Pumpengehäuse nicht
verschieben oder beschädigen.
Nach dem Einsetzen der
Schrauben diese übers Kreuz
anziehen.
Gilt auch für Zwillingspumpen.
deutsch
10
961316_00
961315_00
4. Montage
4.1 Durchspülen der Anlage (bei ausgebauter Pumpe)
Um unliebsame Betriebsunterbrüche und das Nichtanlaufen
der Pumpe nach längeren Stillstandzeiten zu vermeiden,
empfehlen wir, bei einer neu installierten oder umgebauten Anlage
gut durchzuspülen.
4.2 Frostschutzmittel (sofern erforderlich)
Wichtig: Spülen Sie das Leitungsnetz besonders gut durch,
bevor das Frostschutz-Gemisch eingefüllt wird. Befolgen Sie
die Anweisungen des Frostschutzlieferanten in Bezug auf Mischen
und Einfüllen sowie Materialwahl im Leitungs- und Apparatenetz
(Korrosionsschutz beachten!).
Wasser-/Glykol-Gemisch bis 50% Glykolanteil zulässig.
Ab 10% Glykolanteil Förderdaten der Pumpen entsprechend
korrigieren.
4.3 Einbau
Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten
an der Anlage.
Das Pumpengehäuse spannungsfrei in die Anlage einbauen.
Durchflussrichtung
Der Pfeil auf dem Pumpen-
gehäuse zeigt die Durchfluss-
richtung an.
Die Rotorwelle muss immer
waagrecht sein, nie senkrecht.
961317_00
