Biral A 651 V2 KW [11/96] Deutsch
![Biral A 651 V2 KW [11/96] Deutsch](/views2/1425198/page11/bgb.png)

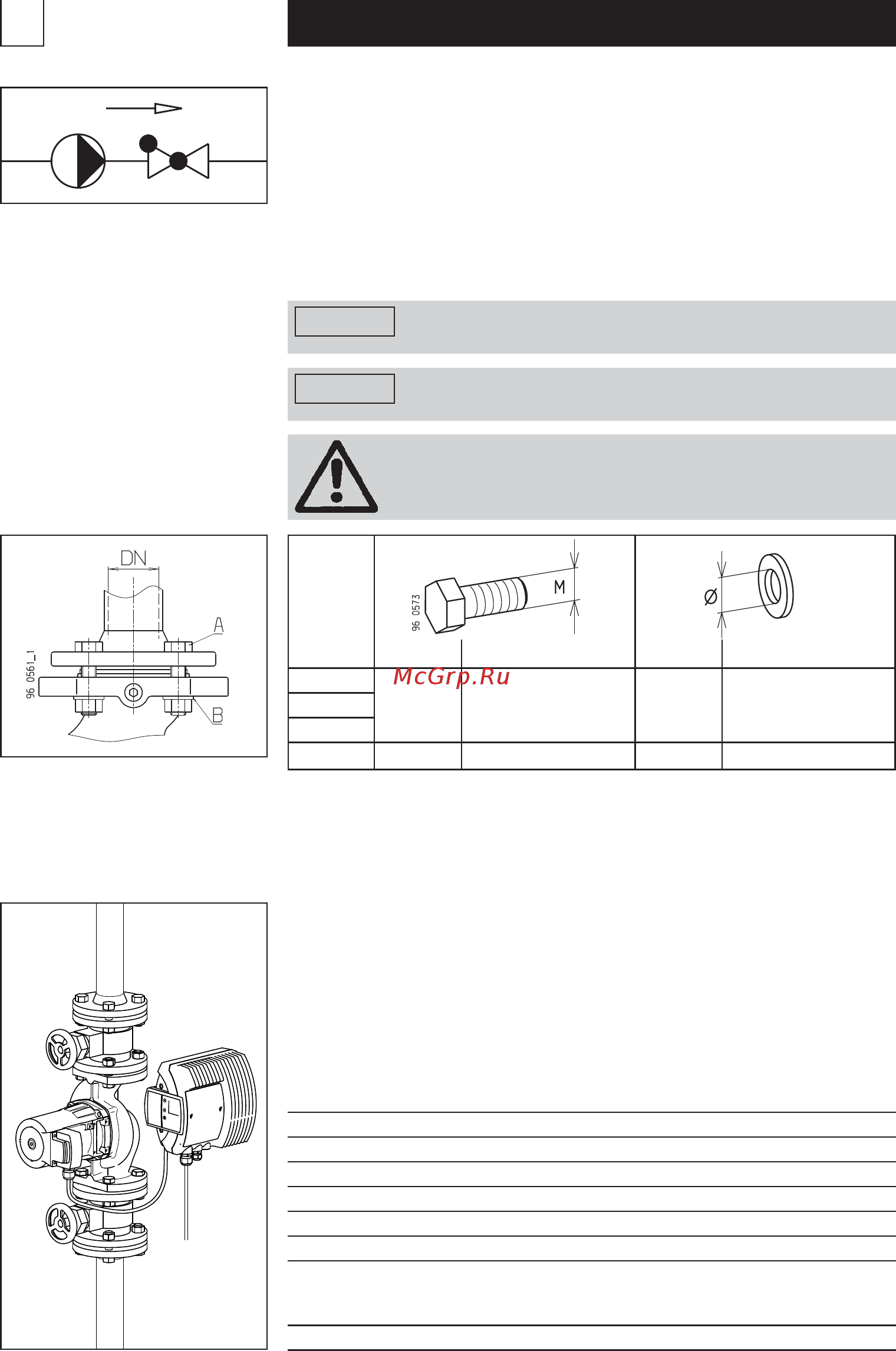

4.5 Rückschlagventil
Falls ein Rückschlagventil montiert ist, muss die Pumpe so
eingestellt werden (siehe Punkt 7.2), dass der minimale Förderdruck
der Pumpe jederzeit den Schliessdruck des Ventils übersteigt.
4.6 Flanschanschluss
Die Pumpenflansche sind mit Befestigungslöcher PN6/PN10/PN16
gebohrt. Für eine sichere Verschraubung der Flansche müssen
die mitgelieferten Unterlegscheiben «B» auf der Pumpenseite montiert
werden.
deutsch
11
Für den jeweiligen Nenndruck PN
die entsprechenden Schrauben verwenden.
Sicherungselemente (z. B. Federringe)
sind nicht zulässig.
Achtung
Für PN 10/16 müssen spezielle Dichtungen
und Schrauben verwendet werden.
Achtung
Empfohlenes Schrauben-Anzugsdrehmoment:
bei M 12 <40 Nm
bei M 16 <95 Nm
Die Montage von Kombi-Flansch mit Kombi-Flansch
ist nicht zulässig.
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 Ø 14 Ø 18
DN 65
DN 80 M 16 M 16 – –
AB
4.7 Mindestdruck
Der Mindestdruck am Pumpensaugstutzen bei –10°C…75°C
zur sicheren Schmierung der Gleitlager:
Einzelpumpen Zwillingspumpen
A 402/402-1 V2 KW AD 402-1 V2 KW 0,4 bar Überdruck
A 501 V2 KW AD 501 V2 KW 0,2 bar Überdruck
A 502 V2 KW AD 502 V2 KW 0,2 bar Überdruck
A 651 V2 KW, 651-1 V2 KW AD 651 V2 KW 0,35 bar Überdruck
A 652 V2 KW AD 652 V2 KW 0,35 bar Überdruck
A 801 V2 KW 0,35 bar Überdruck
Die Werte gelten bis 500 m über Meer.
Zuschlag für grössere Höhen:
0,01 bar pro 100 m Höhenzuwachs
Zuschlag für: 95 °C + 0,45 bar
Absperrschieber vor und nach der Pumpe einbauen.
Damit wird bei einem möglichen Austausch der Pumpe ein Ablassen
und Wiederauffüllen der Anlage vermieden.
961325_00
