5

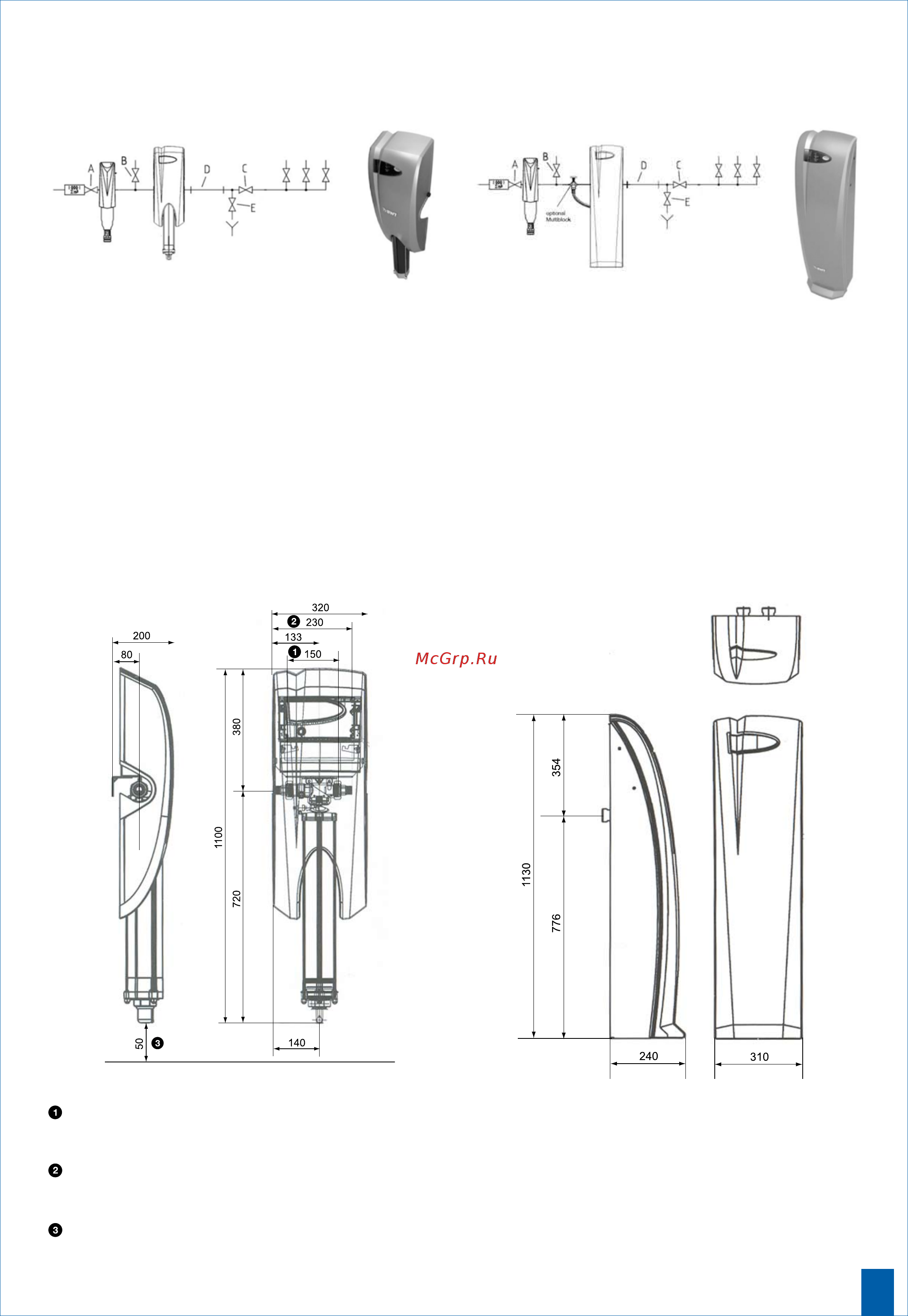

6.3. Схема монтажа
а) AQA total Energy 1500
A отрезная арматура
B отдельный клапан (напр.для подлива сада)
C отрезной клапан установки
D контрольный отрезок
E клапан промывки
Контрольный отрезок является новой частью
системы с параметрами приближенными к сле-
дующим:длинна трубы для диаметра = 6:1. Самым
простым решением является использование сис-
темы HydroMODUL с двумя разделителями НМ.
Контрольный/тестовый отрезок следует подготовить
безпосредственно за установкой AQA total Energy.
длинна встроения без соединительных муфт
(гайка 1¼˝, нар. резьба 1¼˝)
длинна встроения с соединительными
муфтами (нар. резьба двухсторонняя 1˝)
свободное пространство необходимое для
монтажа / демонтажа активного вкладыша
б) AQA total Energy 2500
A отрезная арматура
B отдельный клапан (напр.для подлива сада)
C отрезной клапан установки
D контрольный отрезок
E клапан промывки
Контрольный отрезок является новой частью
системы с параметрами приближенными к сле-
дующим:длинна трубы для диаметра = 6:1. Самым
простым решением является использование сис-
темы HydroMODUL с двумя разделителями НМ.
Контрольный/тестовый отрезок следует подготовить
безпосредственно за установкой AQA total Energy.
1
2
3
