6

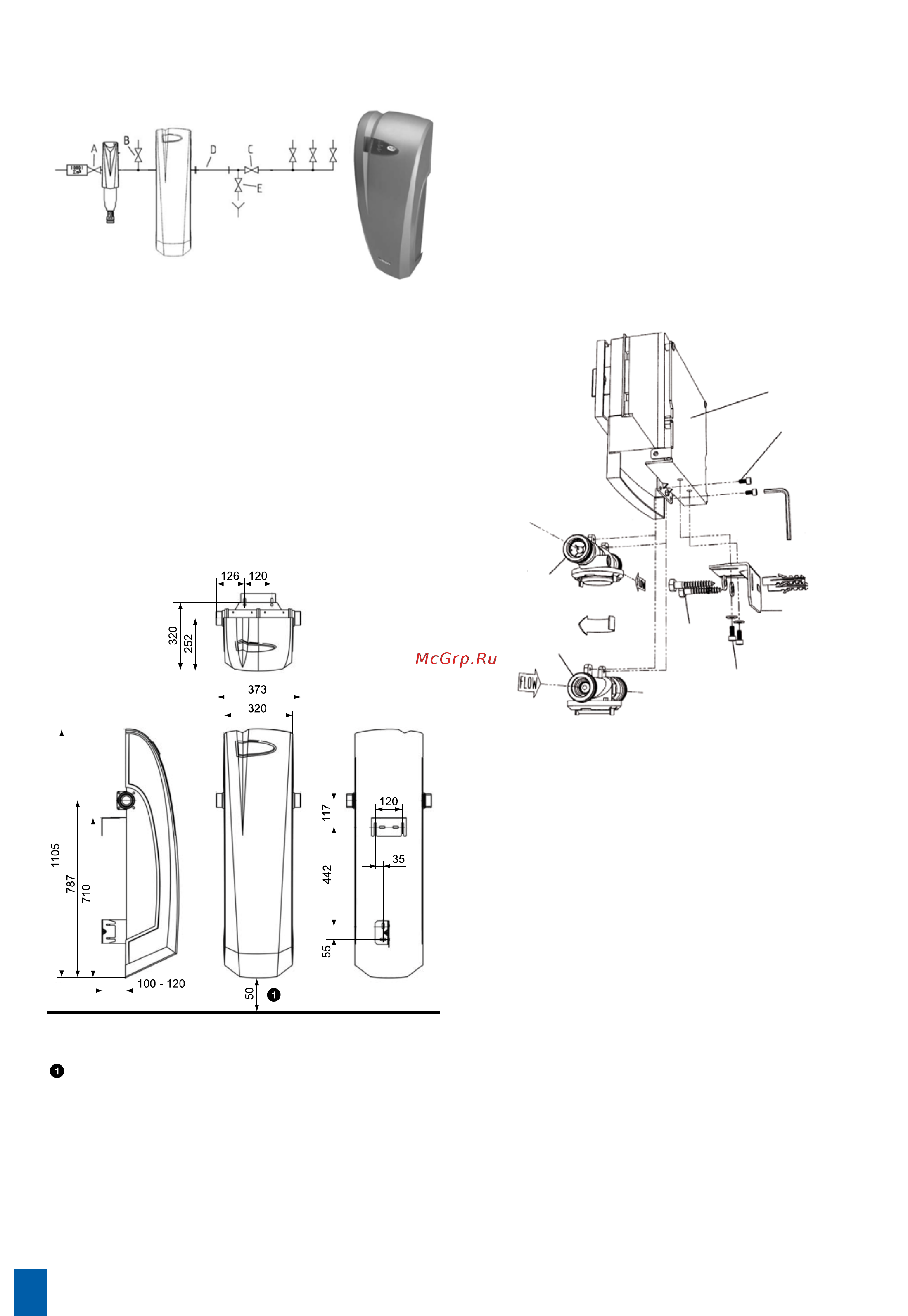

в) AQA total Energy 4500
A – отрезная арматура
B – отдельный клапан (напр.для подлива сада)
C – отрезной клапан установки
D – контрольный отрезок
E – клапан промывки
Контрольный отрезок является новой частью
системы с параметрами приближенными к сле-
дующим: длинна трубы для диаметра = 6:1.
Контрольный/тестовый отрезок следует подгото-
вить безпосредственно за установкой AQA total
Energy
свободное пространство необходимое для
монтажа / демонтажа активного вкладыша
6.4. Монтаж
a) AQA total Energy 1500
1. Снять упаковку и проверить комплект поставки.
2. Соединительный модуль (L) вместе с замонти-
рованным контроллером установки AQA total
Energy 1500 (J) – при помощи соединительной
муфты и вкручивающихся элементов, входящих
в поставку (нар. резьба 1˝ - нет на схеме) – соеди-
нить с системой водопровода без напряжения.
Внимание: просим обратить внимание на
стрелку на соединительном модуле (L). Во время
поставки установка имеет конфигурацию для
течения по направлению „с лева на право”. Если
в месте монтажа течение будет „с права на лево”
следует повернуть модуль при помощи ключа
с шестиугольным гнездом (входит в поставку)
следующим образом:
– удалить винты (I)
– повернуть модуль на 180°;
– проверить направление указанное стрелкой!;
повторно прикрепить модуль (L) винтами (I)
к консоли.
3 Прикрепить AQA total Energy 1500 к стене при
помощи уголков (F), винтов (G), и распорных
штифтов; закрепить винтами (H).
4. Снять красное покрытие (защита при транспор-
тировке) с активного вкладыша. Поднять вверх
и повернуть влево до упора голубое защитное
кольцо на соединительном модуле.
L
L
G
I
J
H
F
