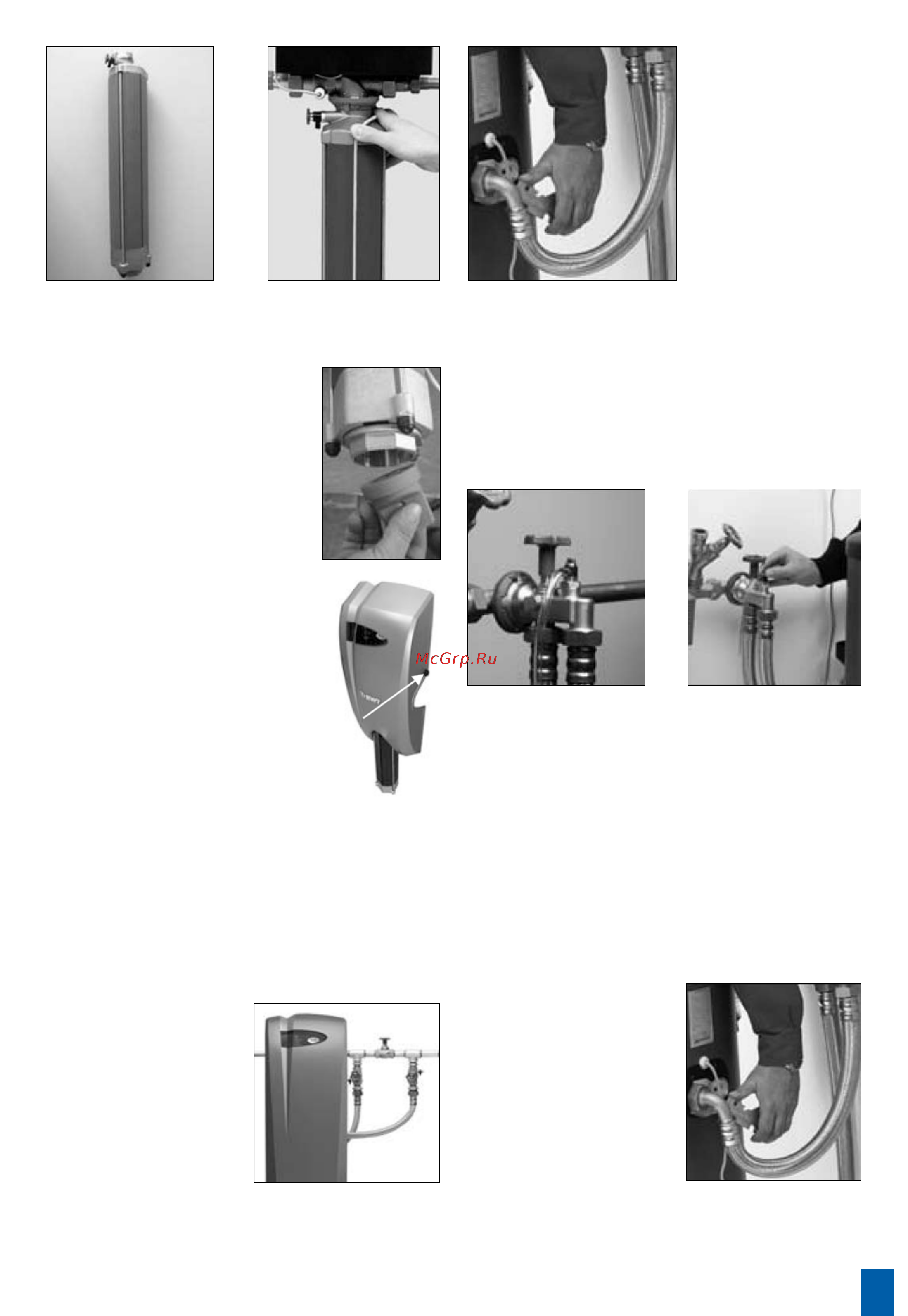

7
Вдавить канты вкладыша вверх – безпосредствен-
но в соединительный модуль и повернуть на
45° в право – до упора.
Потянуть вниз голубое кольцо
на модуле – таким об-разом
окончательно предох-раним от
случайного изменения пози-
ции.
5. Провод электродов прикре-
пить к нижней части вклады-
ша.
6. Проверить правильно ли вы-
полнен гидравлический
и электрический монтаж
(в соотв. с DIN 1988, cz. 4).
7. Произвести запуск установ-
ки (см. раздел 7. „Запуск”),
проверить герметичность
соединений.
8. Прикрепить защиту при по-
мощи накатанных винтов.
б) Монтаж AQA total Energy 2500
Установить установку на расстоянии 20-30 см от
стены. Подсоединить входящие в поставку шланги
с тыльной стороны установки, предватильно
выкрутив транспортные заглушки.
Вариант 1:
Подключить безпосред-
ственно к водопро-
водной сети при помо-
щи армированных сое-
динительных шлангов.
В этом случае следует
строго придерживаться
монтажной схемы.
Следует обязательно соблюдать направление тече-
ния, обозначенное на тыльной стенке установки
(IN = вход, OUT = выход).
Вариант 2:
Замонтировать соединительный модуль (¾˝, 1˝ или
1¼˝), входящий в поставку к водопроводной сети
и разместить в нем, также входящий в поставку
MULTIBLOCK AQA total Energy 2500 (следует
придерживаться рекомендаций инструкции для
арматуры MULTIBLOCK).
Соединить установку с арматурой MULTIBLOCK
при помощи армированных соединительных шлан-
гов.
Следует обязательно соблюдать направление
течения, обозначенное на тыльной стенке уста-
новки (IN = вход, OUT = выход), а также стрелкой
на MULTIBLOCK-е.
Этот вариант монтажа дает возможность без-
прерывного доступа к воде из системы во время
сервисных работ на установке. В этом случае
нет необходимости дополнительно монтировать
обходные отрезки.
Внимание:
в зависимости от мест-
ных норм и правил
в месте монтажа
следует дополнитель-
но предвидеть монтаж
обходного отрезка.
