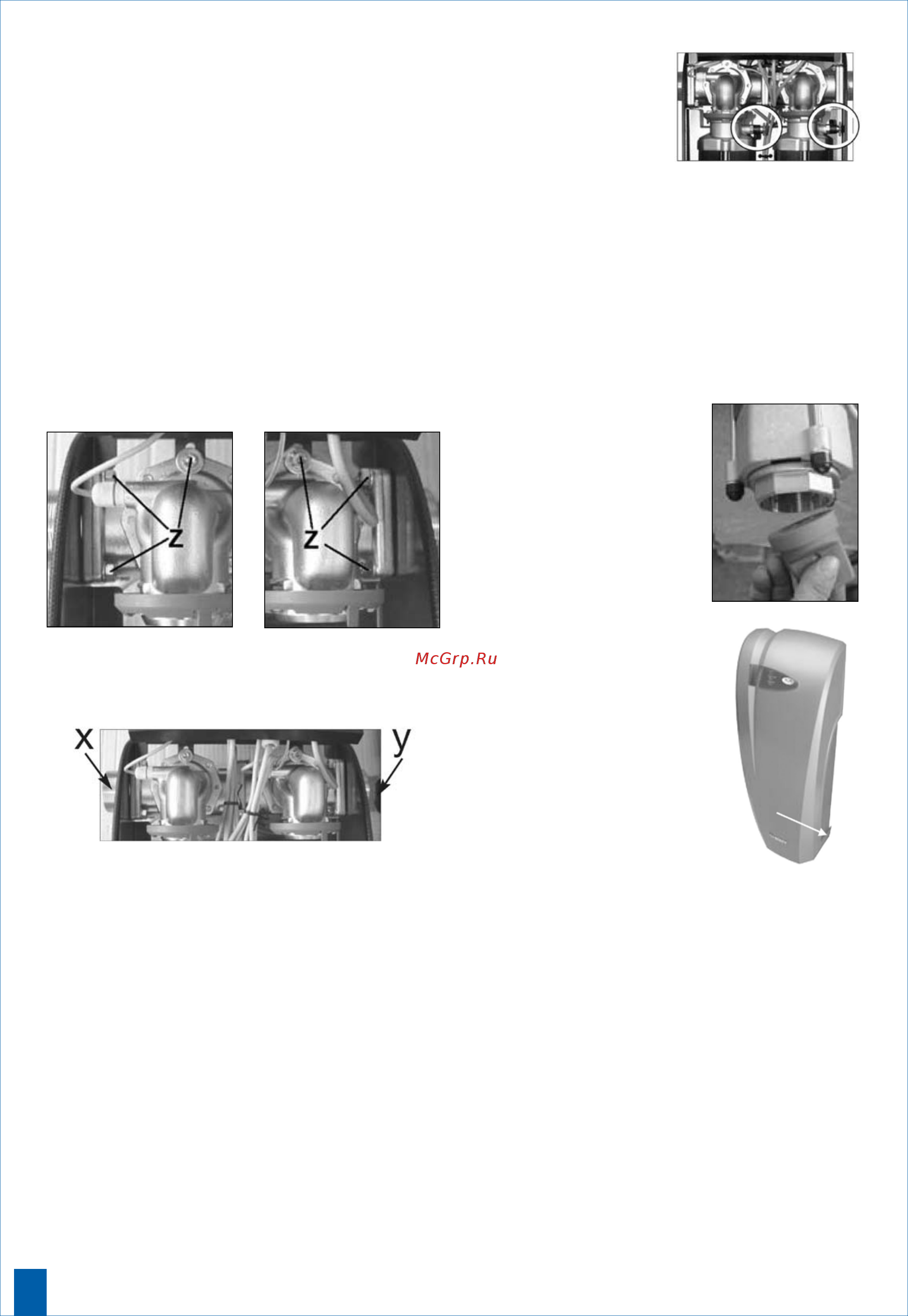

в) Монтаж AQA total Energy 4500
1. Снять упаковку и проверить комплект поставки.
2. Соединительные элементы вместе с замонти-
рованным контроллером установки AQA total
Energy 4500 – при помощи соединительной
муфты и вкручивающихся элементов, входящих
в поставку DN 40 (нар. резьба 1½˝) – соединить
с системой водопровода без напряжения.
Внимание: Во время поставки установка имеет
конфигурацию для течения по направлению „с лева
на право”. Если в месте монтажа течение будет
„с права на лево” следует повернуть соединения
(X + Y) при помощи вилкообразного ключа (13), а так-
же шестиугольного ключа следующим образом:
– удалить винты (Z):
6-угольные винты (М8) – 8 шт.
винт с шестиугольным гнездом – 2 шт.
– заменить соединения (X+Y); обратить внимание
на правильное размещение уплотнителей.
Внимание: По направлению течения должно
быть замонтировано соединение с обратным
клапаном (X).
3. Прикрепить AQA total Energy 4500 к стене при
помощи уголков, винтов, и распорных штифтов;
закрепить винтами (cм. монтажную схему AQA
total Energy 4500 – раздел 6.3.в).
4. Снять красное покрытие (защита при транс-
портировке) с активного вкладыша.
Поднять вверх и повернуть влево до упора голубое
защитное кольцо на соединении.
Вдавить канты вкладыша вверх-безпосредственно
в соединительный модуль и повернуть на 45°,
в право – до упора. Потянуть вниз голубое кольцо на
модуле-таким образом окончательно предохраним
от случайного изменения позиции.
7. Запуск
Запуск установки должны осуществлять исклю-
чительно профессиональные специалисты.
Внимание: Следует придерживаться нижеприве-
денной последовательности (I-X)!
I. Закрыть отрезные клапаны перед и за уста-
новкой, а также все возможные места отбора
воды (напр. арматуры).
II. Проверить правильно ли замонтирован активный
вкладыш.
III. Проверить правильно ли замонтирована вилка
электродов.
Внимание: при монта-
же активного вкладыша
следует обратить осо-
бое внимание на соот-
ветствующее располо-
жение – спускной клапан
всегда должен быть по
правой стороне.
5. Провод электродов при-
крепить к нижней части
вкладыша.
6. Проверить правильно ли
выполнен гидравличес-
кий и электрический
монтаж (в соотв. с DIN
1988, cz. 4).
7. Произвести запуск уста-
новки (см. раздел 7.
„Запуск”), проверить
герметичность соеди-
нений.
8. Прикрепить защиту при
помощи накатанных
винтов.
