Инструкция по эксплуатации
7
У градирен TrilliumSeries, поставляемых с панелью
управления с шаговым контроллером, вентиляторы и
адиабатическое предохлаждение включаются шаговым
контроллером, встроенным в панель управления, на основе
запрограммированной логической комбинации выходной
температуры участвующей в процессе жидкости и
температуры окружающей среды.
Управляющая логика
У шагового контроллера 6 шагов, из них 4 шага используются
для включения 4 групп вентиляторов, а 5-й и 6-й шаги всегда
используются для включения адиабатического
предохлаждения в 2 этапа. Оба сигнала, как выходная
температура процесса, так и температура окружающего
воздуха, поступают в шаговый контроллер. Управляющая
логика, запрограммированная в шаговом контроллера, не
запустит адиабатическое предохлаждение, если не работают
все вентиляторы, а т
емпература окружающего воздуха не
достигла контрольной точки запуска.
Описанная выше адиабатическая управляющая логика
запрограммирована в шаговом контроллере и готова к работе.
Инструкция по эксплуатации
Используемые выходы контроллера:
6 не находящихся под напряжением переключающих выхода,
в комбинации с логическими операциями.
Используемые входы контроллера:
1. Вспомогательное реле C
0
, включающее Х1
2. Пассивный аналоговый вход Х
2
= сигнал температуры
воды на выходе
3. Активный аналоговый вход X
3
= температура окружающего
воздуха по сухому термометру
Главный экран контроллера:
1. Нажмите кнопку ESC, появится главный экран,
показывающий: “4 Fans + 2 Adiabatic” (4 вентилятора +
2 адиабатических)
2. Нажмите кнопку INFO для пролистывания следующего
меню:
- Status of 1st adiabatic (Статус 1-й адиабатической
секции)
- Status of 2nd adiabatic (Статус 2-й адиабатической
секции)
- Fluid outlet temperature (X2) and set point of fluid outlet
temperature (Температура воды на выходе (Х2) и
контрольная точка температуры воды на выходе)
- Outside air dry bulb temperature (Температура
окружающего воздуха по сухому термометру)
-Fault (Неисправность)
3. Нажмите кнопку ESC для возврата в пре
дыдущее меню.
Изменение уровня доступа:
1. Нажмите одновременно кнопки ESC и OK для изменения
уровня доступа:
- User Level (Пользовательский уровень)
- Service Level (Сервисный уровень)
- Password Level (not accessible)(Парольный уровень
(недоступен))
User Level Access (Доступ пользовательского уровня):
1. Выберите User Level и нажмите OK для входа в следующее
меню:
- 1st adiabatic
- 2nd adiabatic
2. 1st adiabatic и 2nd adiabatic имеют статус AUTO для
автоматической работы, или статус ON, обходящий
управляющую логику.
- Inputs: Статус всех входов контроллера.
- Data Acquisition (Сбор данных)
- Aggregates: Статус всех переключающих выходов, 4
групп вентиляторов и 2 адиабатических панелей
предохлаждения.
- C1 fluid temp CTRL: Показывает фактическую
температуру воды на выходе и контрольную то
чку
температуры воды на выходе.
- Time of day date (Время дня дата)
-Fault (Неисправность)
Service Level Access (Доступ сервисного уровня):
Нажмите одновременно кнопки ESC и OK, выберите Service
Level, нажмите OK.
!
Изменение параметров контроллера может привести к
феномену "дергания", преждевременному включению
предохлаждения, что повысит водопотребление, или к
задержке включения предохлаждения, из-за чего
температура воды на выходе станет выше
номинальной.
1. Изменение контрольной точки температуры воды на
выходе:
- Находясь в SERVICE LEVEL, вращением кнопки OK
выберите C1.FLUID TEMP CTRL, нажмите OK. Вращая
кнопку OK, выберите "Set point high’", нажмите OK.
Выберите новую контрольную точку и нажмите OK.
2. Изменение Дифференциального Хр для группы
вентиляторов:
- Дифференциальный Хр задает общую разницу между
контрольной точкой включения 4-й группы вентиляторов
и контрольной то
чкой выключения 1-й группы
вентиляторов. Контрольной точкой выходной
температуры воды, введенной в контроллер, всегда
должно быть значение: Желаемая максимальная
температура воды на выходе - дифференциальный Хр.
- Находясь в SERVICE LEVEL, вращением кнопки OK
выберите "Settings ", нажмите OK. Вращением кнопки
OK выберите C1.FLUID TEMP CTRL, нажмите OK.
Вращая ОК, выберите "Control Parameters ", нажмите
ОК. Выберите первую строку "[S4_/]X ", нажав ОК.
За
дайте новый Хр, нажмите OK.
3. Изменение задержек включения и отключения групп
вентиляторов:
- Задержка включения и выключения может быть задана
для каждой группы вентиляторов отдельно.
- Находясь в SERVICE LEVEL, вращением кнопки OK
выберите "Settings ", нажмите OK. Вращением кнопки
OK выберите "Aggregates ", нажмите OK. Вращая ОК,
выберите "Motor ", нажмите ОК. Выберите группу
вентиляторов, для которой необ
ходимо изменить
задержку (например, ”M3.1st fan”), нажмите OK. Задайте
новое время задержки включения в "Switch-on Delay ",
нажмите ОК. Такую же процедуру можно повторить для
задержки выключения "Switch-off delay ".
Градирни TrilliumSeries с фабрично
установленной панелью управления с
шаговым контроллером

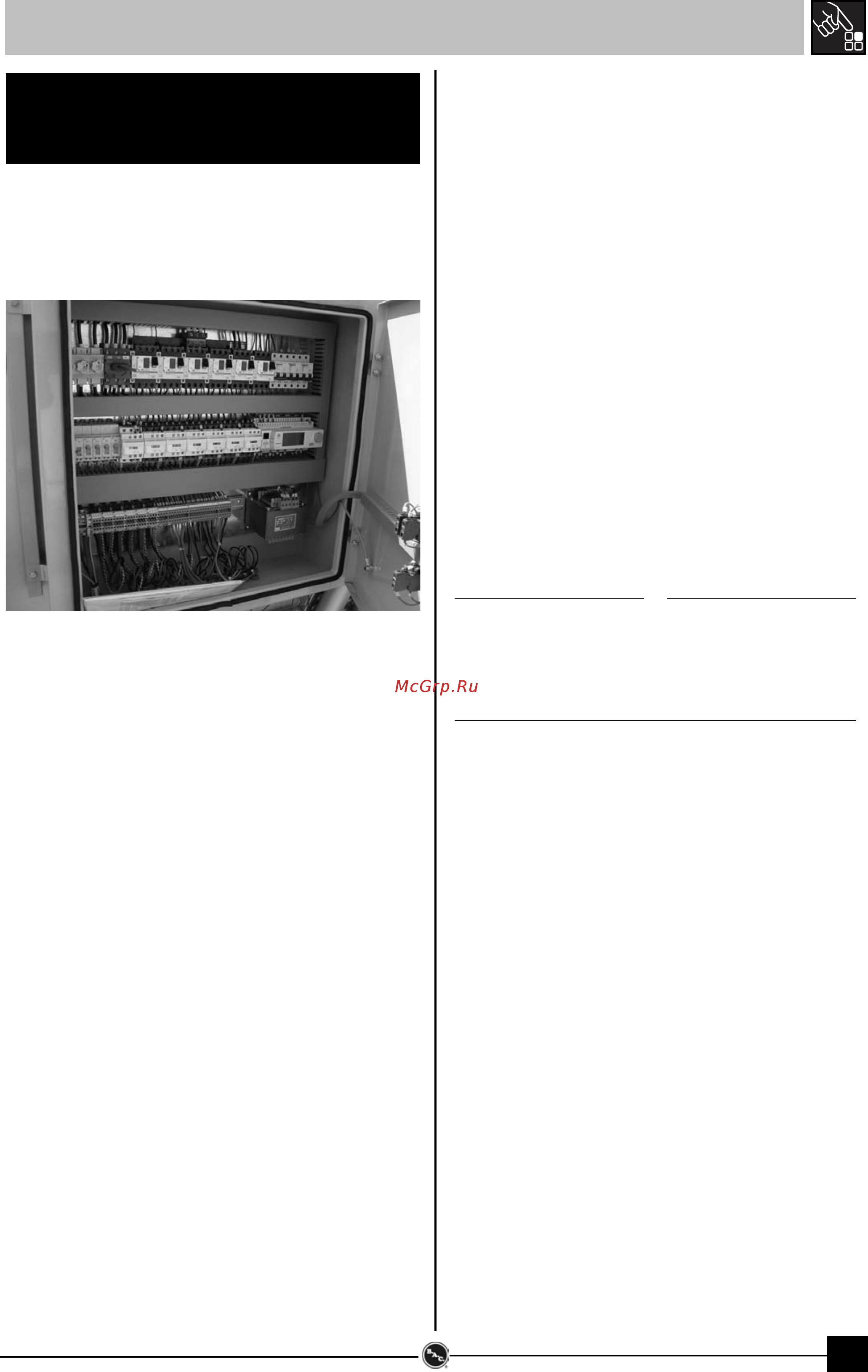

Рисунок 2: Панель управления с шаговым контроллером
