Baltimore Aircoil DFCV L8022-H416B [8/16] Инструкция по эксплуатации
![Baltimore Aircoil DFCV L8022-H416B [8/16] Инструкция по эксплуатации](/views2/1427284/page8/bg8.png)
8
Инструкция по эксплуатации
4. Изменение контрольных точек включения адиабатических
панелей:
- Адиабатические панели предохлаждения включаются
раздельно на основе комбинации температуры
окружающего воздуха по сухому термометру, служащей
пусковой контрольной точкой, и температуры воды на
выходе.
- Находясь в SERVICE LEVEL, вращением кнопки OK
выберите "Settings", нажмите OK. Вращением кнопки OK
выберите "Aggregates ", нажмите OK. Вращая ОК,
выберите " Logic Functions ", нажмите ОК. Теперь
выберите "L2 1st Adiabatic " или "L3
2nd Adiabatic " для
изменения параметров включения обеих
адиабатических панелей предохлаждения независимо:
- [Logic A switching value 1] on = Температура воды на
выходе, контрольная точка ВКЛ
- [Logic A switching value 1] off = Температура воды на
выходе, контрольная точка ВЫКЛ
- [Logic A switching value 2] on = Температура
окружающего воздуха, контрольная точка ВКЛ
- [Logic A switching value 2] off = Температура
окружающего воздуха, контрольная точка ВЫКЛ
Мониторинг информации о процессе
Интерфейсная шина Konnex для дистанционного управления
контроллером и мониторинга информации о процессе.
Документация произодителя
контроллера
- RMS705 спецификация CE1N3123.
- RMS705 инструкция по эксплуатации 74 319 0503 0.
- RMZ790 спецификация N3111.
- Konnex Bus KNX инструкция по эксплуатации
CE1N3127.
У градирен TrilliumSeries, поставляемых с панелью
управления с частотно-регулируемым приводом,
адиабатическое предохлаждение включается цифровым
контроллером, встроенным в панель управления.
Управляющая логика
Адиабатическое предохлаждение будет включаться и
выключаться на основе запрограммированной логической
комбинации сигнала скорости вентилятора и сигнала
температуры окружающей среды (контрольная точка пуска).
Настройки контроллера по умолчанию не будут включать
адиабатическое предохлаждение до тех пор, пока все
вентиляторы не будут вращаться с высокой скоростью, и не
будет достигнута контрольная точка переключения с сухого
на адиабатический режим.
Ад
иабатическая управляющая логика запрограммирована в
цифровом контроллере и частотно-регулируемом приводе, и
готова к работе.
Инструкции по эксплуатации частотно-
регулируемого привода
Используемые вход(ы) ЧРП:
1. Клемма 53, 0-10 В пост. тока = входной сигнал
температуры воды на выходе от погружаемого датчика.
2. Клемма 18 Запуск/Останов для дистанционного запуска
Используемые входы ЧРП:
1. Выход индикации скорости клемма 39.
ЛПУ блока управления VLT:
1. Частотно-регулируемый привод (ЧРП), устанавливаемый в
градирнях TrilliumSeries, поставляется с ЛПУ (локальной
панелью управления), встроенной в дверцу панели
управления. ЛПУ может быть использована для
локального управления ЧРП и локальной замены
параметров программы.
2. Инструкции по управлению ЧРП и замене его параметров
приведены в руководстве по эксплуатации Danfoss VLT,
поставляемой отдельно с градирней TrilliumSeries.
!
Изменение параметров ЧРП может привести к
феномену "дергания", преждевременному включению
предохлаждения, что повысит водопотребление, или к
задержке включения предохлаждения, из-за чего
температура воды на выходе станет выше
номинальной. Минимальную частоту нельзя
устанавливать ниже 10 Гц.
Градирни TrilliumSeries с фабрично
установленной панелью управления с
частотно-регулируемым приводом

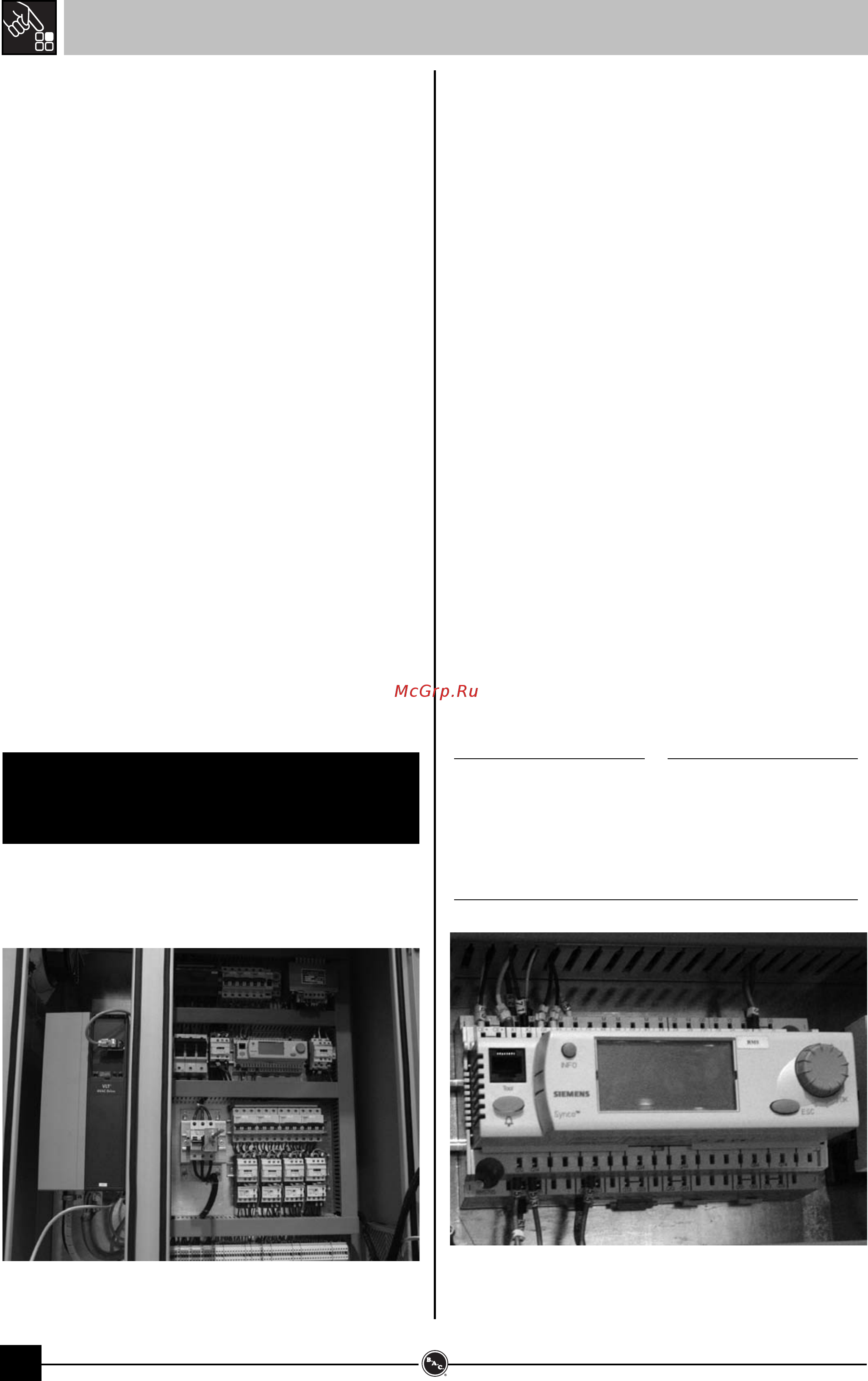

Рисунок 3: Панель управления с частотно-регулируемым
приводом
Рисунок 4: Адиабатический контроллер RMS
