ГАБАРИТЫ, ВЕС, ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

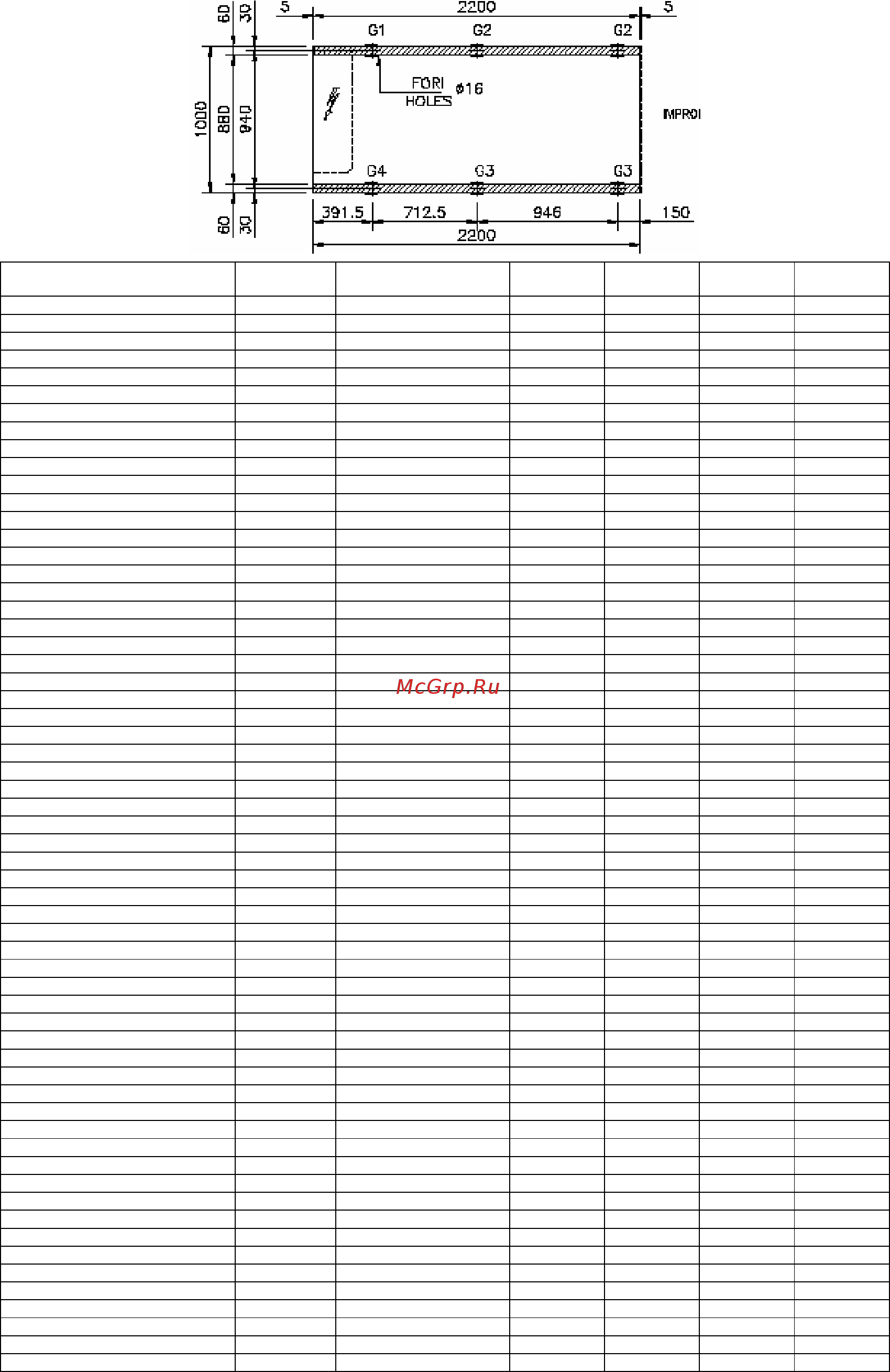

BETA 2002 - BETA 2002/HP – ГОРИЗОНТАЛЬНЫЙ ВОЗДУШНЫЙ ПОТОК – РАЗМЕТКА
ФУНДАМЕНТА МОДЕЛИ 3.2 – 8.2
МОДЕЛЬ
ВЕС (кг) РАБОЧИЙ ВЕС (кг)
G1(кг)
n°1
G2(кг)
n°2
G3(кг)
n°2
G4(кг)
n°1
BETA 2002 3.2 765 770 255 85 69 207
BETA 2002 4.2 775 780 261 86 69 209
BETA 2002 5.2 796 804 273 90 70 211
BETA 2002 6.2 843 850 279 95 77 227
BETA 2002 7.2 861 870 293 96 76 233
BETA 2002 8.2 908 917 306 100 81 249
BETA 2002/ST 1P-2P 3.2 815 821 254 101 81 203
BETA 2002/ST 1P-2P 4.2 825 831 257 103 82 204
BETA 2002/ST 1P-2P 5.2 845 853 269 107 82 206
BETA 2002/ST 1P-2P 6.2 897 905 276 113 91 221
BETA 2002/ST 1P-2P 7.2 915 924 289 114 90 227
BETA 2002/ST 1P-2P 8.2 962 973 300 120 96 241
BETA 2002/DC-DS 3.2 815 826 273 93 74 219
BETA 2002/DC-DS 4.2 829 842 277 97 76 219
BETA 2002/DC-DS 5.2 854 869 292 101 77 221
BETA 2002/DC-DS 6.2 906 923 300 108 85 237
BETA 2002/DC-DS 7.2 929 947 315 110 85 242
BETA 2002/DC-DS 8.2 981 1001 327 117 92 256
BETA 2002/DC-DS/ST 1P-2P 3.2 864 877 275 107 85 218
BETA 2002/DC-DS/ST 1P-2P 4.2 885 896 283 109 86 223
BETA 2002/DC-DS/ST 1P-2P 5.2 914 929 295 117 89 222
BETA 2002/DC-DS/ST 1P-2P 6.2 977 994 305 126 99 239
BETA 2002/DC-DS/ST 1P-2P 7.2 1000 1019 320 128 99 245
BETA 2002/DC-DS/ST 1P-2P 8.2 1057 1078 336 135 105 262
BETA 2002/HP 3.2 804 810 268 86 72 226
BETA 2002/HP 4.2 814 821 274 87 72 229
BETA 2002/HP 5.2 835 843 286 90 73 231
BETA 2002/HP 6.2 882 889 293 95 80 246
BETA 2002/HP 7.2 900 909 307 96 79 252
BETA 2002/HP 8.2 942 952 320 100 83 266
BETA 2002/HP/ST 1P-2P 3.2 855 861 268 101 84 223
BETA 2002/HP/ST 1P-2P 4.2 865 871 274 102 84 225
BETA 2002/HP/ST 1P-2P 5.2 885 892 286 105 84 228
BETA 2002/HP/ST 1P-2P 6.2 936 943 293 112 92 242
BETA 2002/HP/ST 1P-2P 7.2 954 962 306 113 91 248
BETA 2002/HP/ST 1P-2P 8.2 996 1008 320 117 96 262
BETA 2002/HP/DS 3.2 809 817 268 86 74 229
BETA 2002/HP/DS 4.2 820 828 274 87 74 232
BETA 2002/HP/DS 5.2 841 848 286 90 74 234
BETA 2002/HP/DS 6.2 889 898 293 95 82 251
BETA 2002/HP/DS 7.2 907 918 307 96 81 257
BETA 2002/HP/DS 8.2 951 961 320 100 85 271
BETA 2002/HP/DS/ST 1P-2P 3.2 859 865 268 101 85 225
BETA 2002/HP/DS/ST 1P-2P 4.2 870 878 273 102 86 229
BETA 2002/HP/DS/ST 1P-2P 5.2 890 900 285 106 86 231
BETA 2002/HP/DS/ST 1P-2P 6.2 942 950 292 112 94 246
BETA 2002/HP/DS/ST 1P-2P 7.2 960 969 305 113 93 252
BETA 2002/HP/DS/ST 1P-2P 8.2 1004 1015 319 117 98 266
BETA 2002/ST 1PS-2PS-S 3.2 895 1120 258 188 144 198
BETA 2002/ST 1PS-2PS-S 4.2 905 1130 263 189 144 201
BETA 2002/ST 1PS-2PS-S 5.2 926 1150 274 193 143 204
BETA 2002/ST 1PS-2PS-S 6.2 978 1203 283 198 153 218
BETA 2002/ST 1PS-2PS-S 7.2 996 1224 295 200 152 225
BETA 2002/ST 1PS-2PS-S 8.2 1039 1267 309 203 157 238
BETA 2002/HP/ST 1PS-2PS-S 3.2 925 1151 269 187 148 212
BETA 2002/HP/ST 1PS-2PS-S 4.2 935 1159 274 188 147 215
BETA 2002/HP/ST 1PS-2PS-S 5.2 956 1181 285 192 147 218
BETA 2002/HP/ST 1PS-2PS-S 6.2 1007 1232 294 197 156 232
BETA 2002/HP/ST 1PS-2PS-S 7.2 1025 1253 307 199 155 238
BETA 2002/HP/ST 1PS-2PS-S 8.2 1068 1295 321 202 159 252
