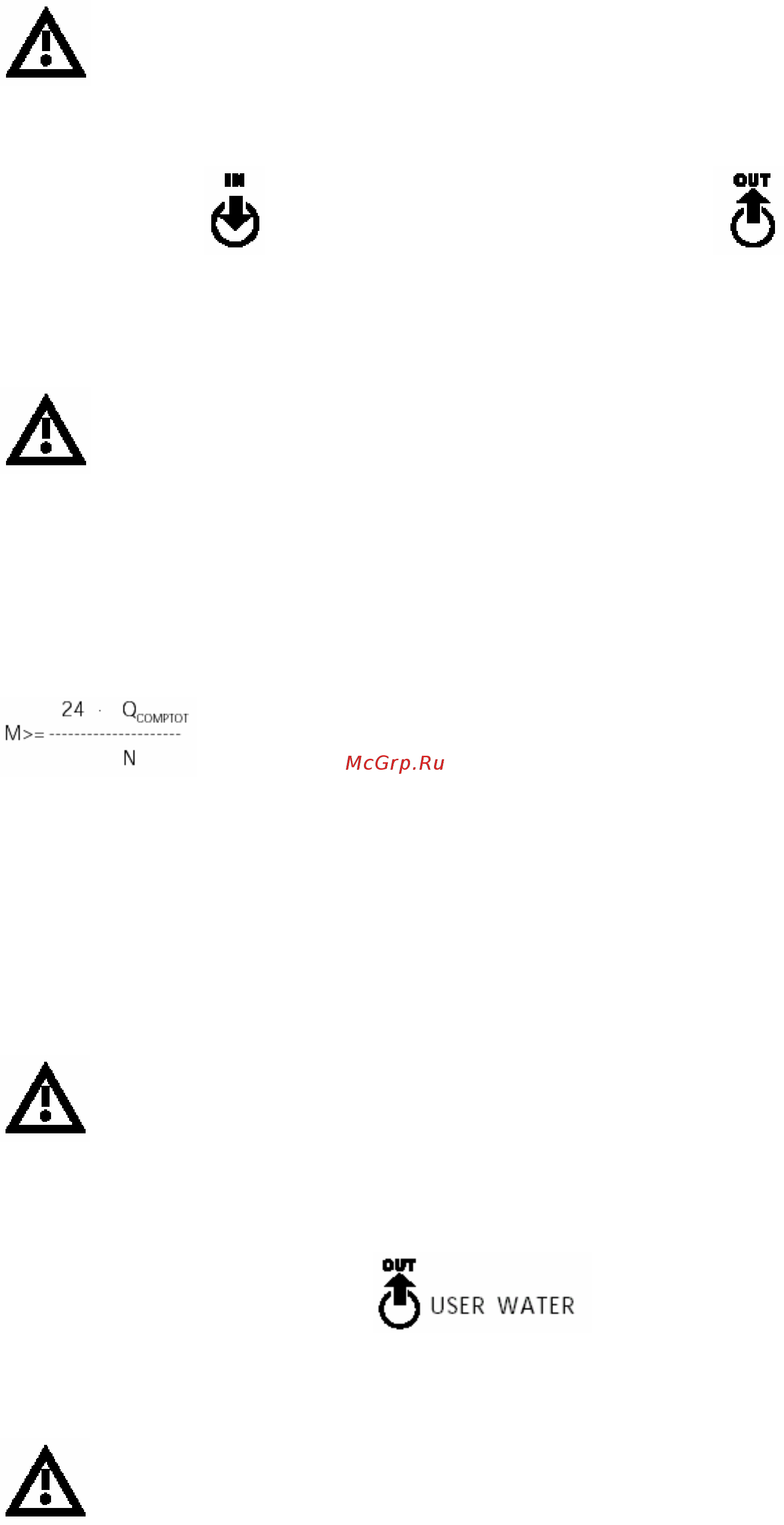

4.4 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ ИСПАРИТЕЛЯ
Вход и выход воды должны быть подключены к штуцерам на корпусе,
обозначенным:
Вход
воды
Выход
воды
ПОДКЛЮЧЕНИЕ К
ИСПАРИТЕЛЮ
При неправильном подключении защитный термостат не будет работать, и возможно
обмерзание испарителя. Все штуцеры имеют резьбу. Тип и размер резьбы указаны на
чертежах в конце данного Руководства.
При любых рабочих условиях необходимо
обеспечить постоянный расход воды через
испаритель, что позволит предотвратить попадание
жидкого хладагента в компрессор и избежать
невосстановимой его поломки.
Включение и выключение компрессоров зависит от потребности объекта охлаждения. При небольшом объёме
воды в системе и, соответственно, малой термической инерционности, необходимо проверить, что имеющийся
объём равен или превышает минимально необходимый по следующей формуле:
где:
M = количество воды в системе [кг]
Q
COMPTOT = холодильная мощность установки [кВт]
N = число ступеней регулирования производительности
Если реальный объём воды оказался менее расчётного, то рекомендуется установить в
контуре дополнительную ёмкость для его увеличения (ёмкость + контур) до расчётного
значения.
Трубопровод холодной воды и накопительную ёмкость следует покрыть термоизоляцией.
Это позволит исключить образование конденсата на холодной поверхности и уменьшить
тепловые потери в системе.
Для моделей с 3.2 по 13.2 реле протока (входящее
в комплект) должно быть установлено на выходе
воды из испарителя на штуцере со следующим
обозначением:
В моделях с 14.4 по 26.4 реле протока уже установлено
на заводе.
