![Blue Box BETA 2002 4.2 [57/131] Схема расположения элементов электрощита](/img/pdf.png)
Blue Box BETA 2002 4.2 [57/131] Схема расположения элементов электрощита
![Blue Box BETA 2002 12.2 [57/131] Схема расположения элементов электрощита](/views2/1427408/page57/bg39.png)

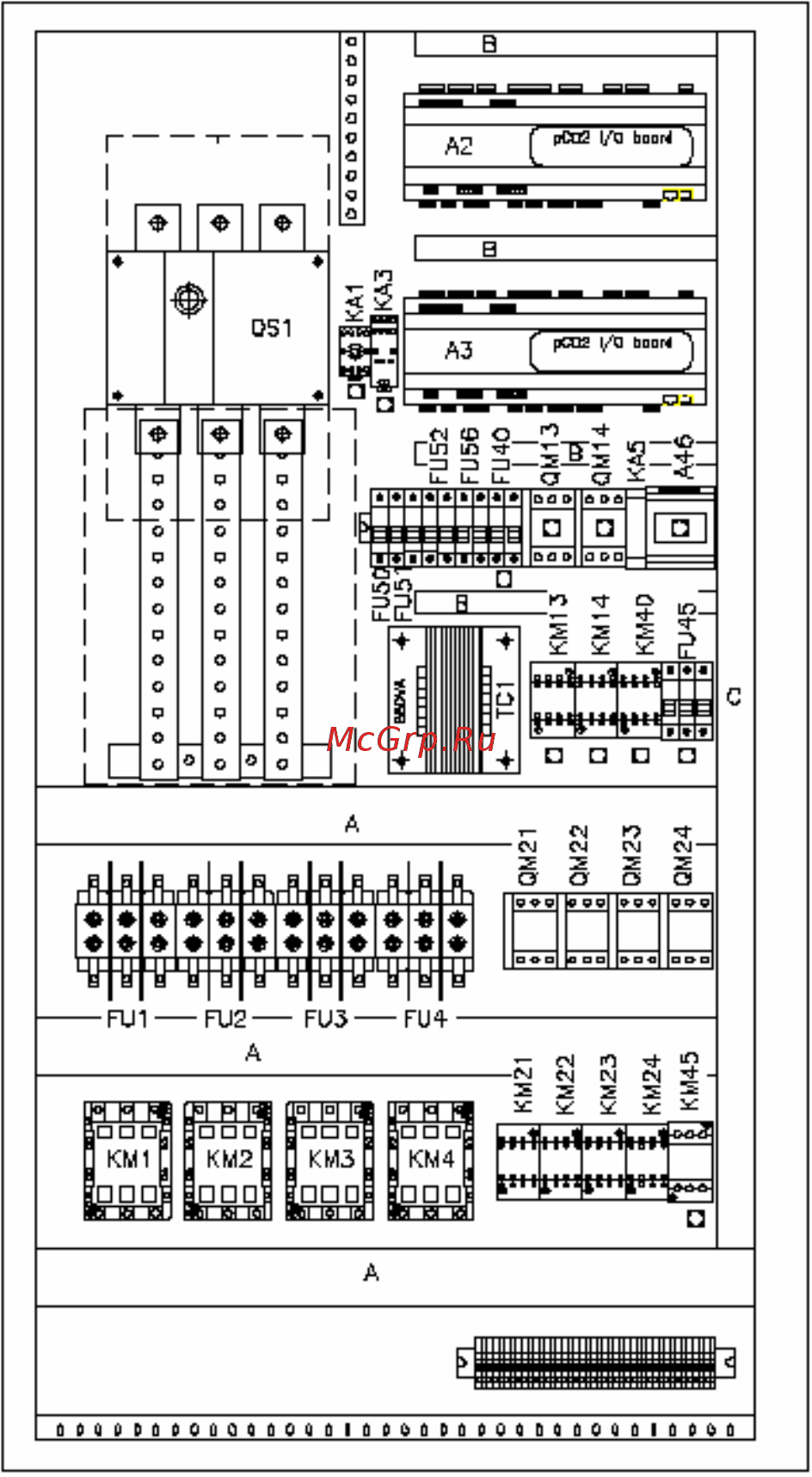

СХЕМА РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРОЩИТА
Установка с 4-мя компрессорами и контроллером pCO
2
BETA 2002 – модели 14.4 - 26.4
ОБОЗНАЧЕНИЕ И КОДИРОВКА ЭЛЕМЕНТОВ
A2
ПЛАТА КОНТРОЛЛЕРА
KM3
КОНТАКТОР КОМПРЕССОРА 3
A3
ПЛАТА РАСШИРЕНИЯ НА 2 КОМПРЕССОРА
KM4
КОНТАКТОР КОМПРЕССОРА 4
A46
ТЕРМОСТАТ ВЕНТИЛЯТОРА
KM13
КОНТАКТОР НАСОСА 1
FU1
ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 1
KM14
КОНТАКТОР НАСОСА 2
FU2
ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 2
KM21
КОНТАКТОР ВЕНТИЛЯТОРНОЙ СЕКЦИИ
FU3
ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 3
KM22
КОНТАКТОР ВЕНТИЛЯТОРА 2
FU4
ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 4
KM23
КОНТАКТОР ВЕНТИЛЯТОРА 3
FU40
ПРЕДОХРАНИТЕЛИ НАГРЕВАТЕЛЕЙ
KM40
КОНТАКТОР НАГРЕВАТЕЛЯ ИСПАРИТЕЛЯ
FU45
ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА 1
KM45
КОНТАКТОР РЕГУЛИРОВАНИЯ КОЭФФИЦИЕНТА
МОЩНОСТИ
FU50
ПРЕДОХРАНИТЕЛИ ТРАНСФОРМАТОРА
ПИТАНИЯ ЦЕПЕЙ УПРАВЛЕНИЯ
QM13
ЗАЩИТА ОТ ПЕРЕГРУЗКИ НАСОСА 1
FU51
ПРЕДОХРАНИТЕЛИ ЦЕПЕЙ УПРАВЛЕНИЯ
QM14
ЗАЩИТА ОТ ПЕРЕГРУЗКИ НАСОСА 2
FU52
ПРЕДОХРАНИТЕЛИ КОНТРОЛЛЕРА
QM21
ЗАЩИТА ОТ ПЕРЕГРУЗКИ НАСОСА 1
FU56
ПРЕДОХРАНИТЕЛИ РЕЛЕ КОНТРОЛЯ ФАЗ
QM22
ЗАЩИТА ОТ ПЕРЕГРУЗКИ НАСОСА 2
KA1
РЕЛЕ ВКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ
QM23
ЗАЩИТА ОТ ПЕРЕГРУЗКИ
НАСОСА 3
KA3
РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
QM24
ЗАЩИТА ОТ ПЕРЕГРУЗКИ НАСОСА 4
KA5
РЕЛЕ КОНТРОЛЯ ФАЗ
QS1
ВВОДНОЙ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
KM1
КОНТАКТОР КОМПРЕССОРА 1
TC1
ТРАНСФОРМАТОР ПИТАНИЯ ЦЕПЕЙ УПРАВЛЕНИЯ
KM2
КОНТАКТОР КОМПРЕССОРА 2
