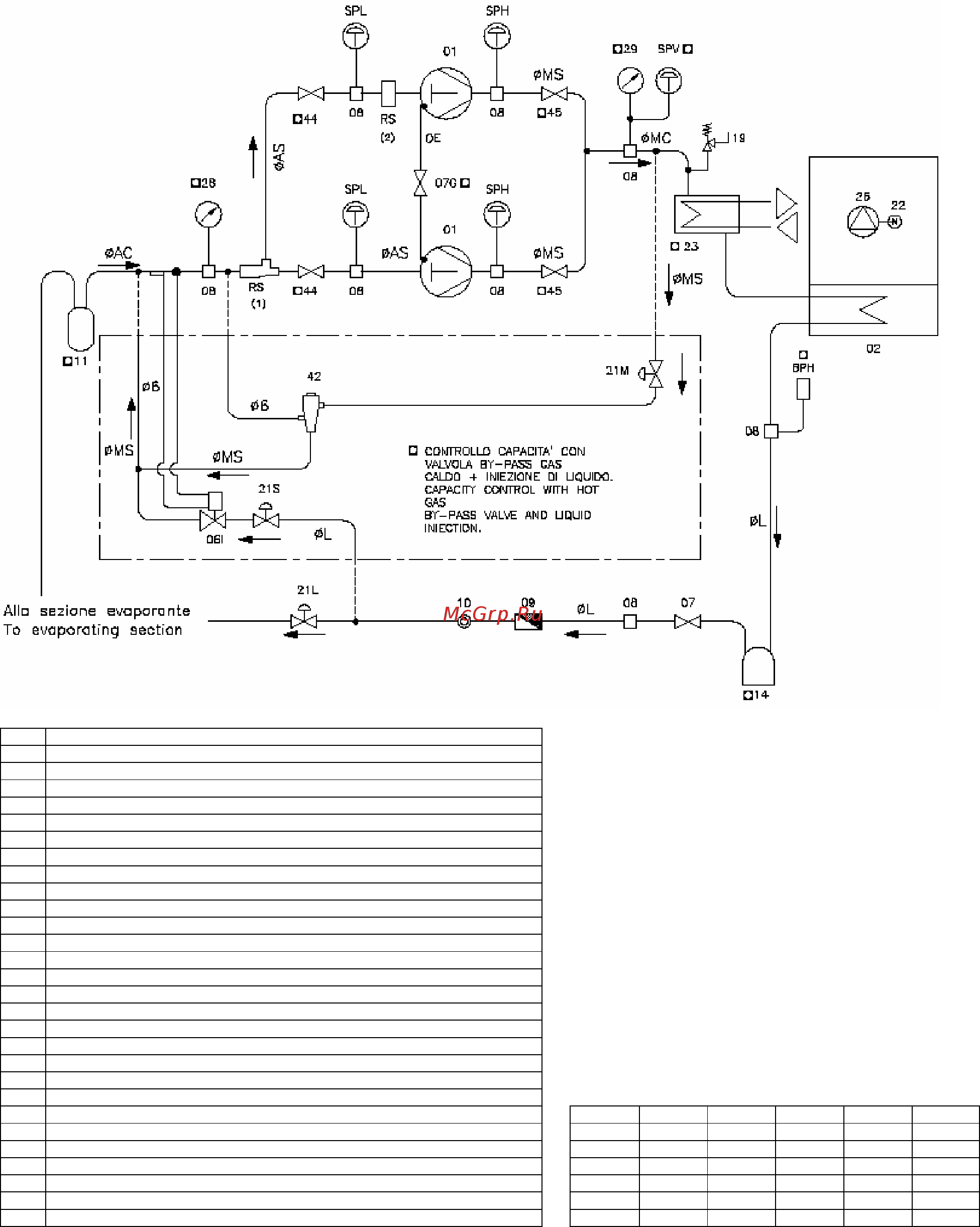

КОНТУР ОХЛАЖДЕНИЯ
BETA 2002/LE – МОДЕЛИ 14.4 – 26.4
01 КОМПРЕССОР
02 КОНДЕНСАТОР
06I ТЕРМОРЕГУЛИРУЮЩИЙ ВЕНТИЛЬ ДЛЯ ИНЖЕКЦИИ ЖИДКОСТИ
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
07G ВЕНТИЛЬ МАСЛЯНОЙ МАГИСТРАЛИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР ВЛАГИ – ГЛАЗОК
11 БУФЕРНАЯ ЕМКОСТЬ НА ЛИНИИ ВСАСЫВАНИЯ
14 ЖИДКОСТНОЙ РЕСИВЕР
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
21L СОЛЕНОИДНЫЙ КЛАПАН
21M СОЛЕНОИДНЫЙ КЛАПАН РЕГУЛИРОВАНИЯ ИСПАРИТЕЛЯ
21S СОЛЕНОИДНЫЙ КЛАПАН ИНЖЕЦИИ ЖИДКОСТИ В КОМПРЕССОР
22 ЭЛЕКТРОДВИГАТЕЛЬ ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА
23 ПАРООХЛАДИТЕЛЬ
◘ ОПЦИЯ
(1) ТОЛЬКО ДЛЯ МОДЕЛИ 14.4 – 18.4
(2) ТОЛЬКО МОДЕЛЬ 24.4 С КОМПРЕССОРОМ SZ 240
26 ВЕНТИЛЯТОР ЦЕНТРОБЕЖНЫЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
42 КЛАПАН РЕГУЛИРОВАНИЯ ИСПАРИТЕЛЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ AC AS MC MS L
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ 14.4 42 35 28 22 22
OE УРАВНИТЕЛЬНАЯ МАСЛЯНАЯ МАГИСТРАЛЬ 16.4 42 35 28 22 22
RS ОГРАНИЧИТЕЛЬ (диафрагма) 18.4 54 42 35 28 28
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ 20.4 54 42 35 28 28
SPL РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
24.4 54 42 35 28 28
SPV РЕЛЕ ДАВЛЕНИЯ, УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ 26.4 54 42 35 28 28
