— 5 —

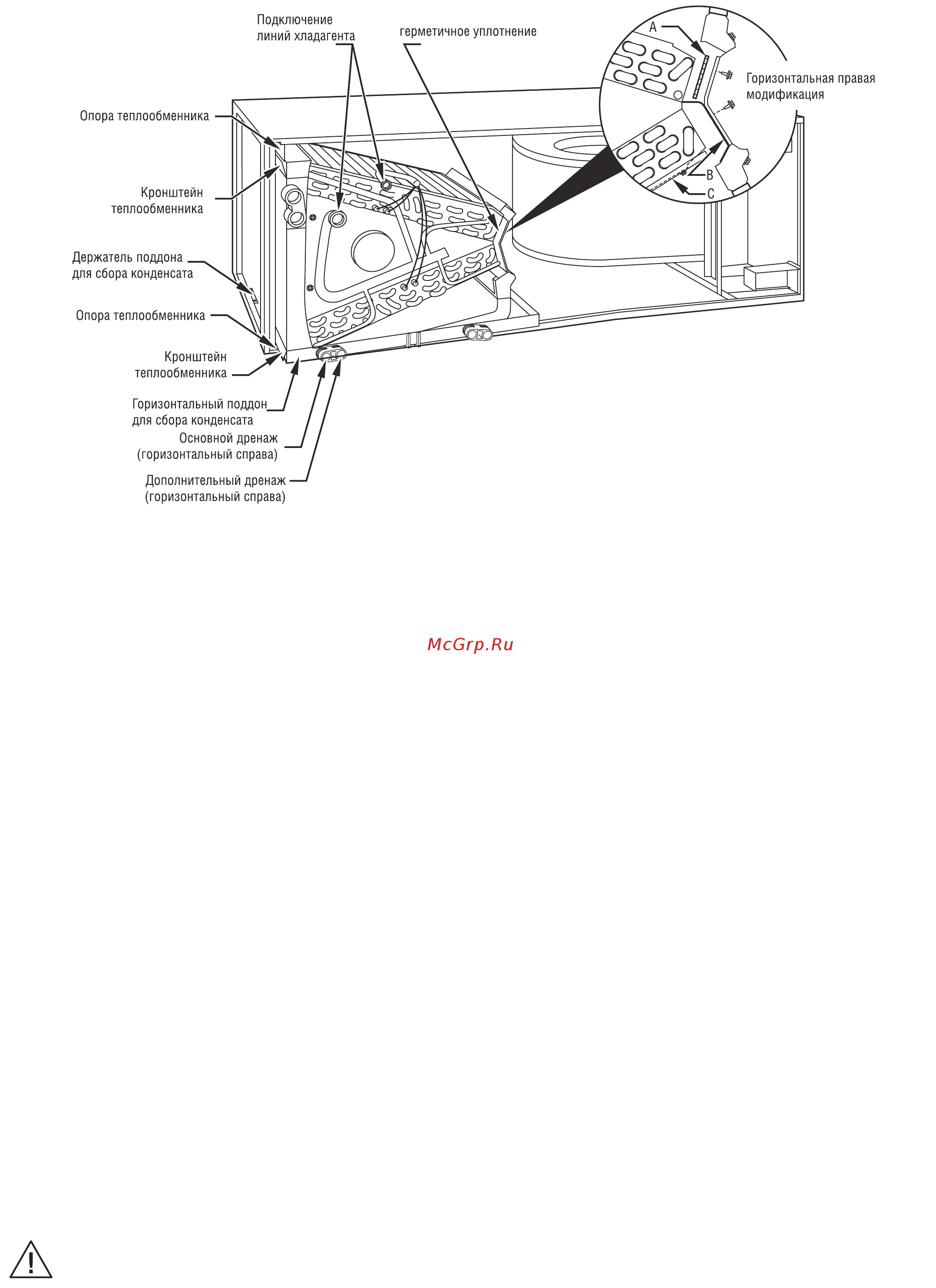

Рис. 5— Горизонтальное
подключение справа фанкойла
с “А”-образным теплообменником
D. Приспособления для закрепления блока
1. Блок должен крепиться с помощью приспособлений, приобретенных отдельно.
2. Перед панелью, предназначенной для доступа к теплообменнику и вентилятору, нужно оставить не менее 24 дюймов
(60 см) свободного места для удобства доступа к агрегату.
3. Рекомендуются следующие способы крепления:
a. Если блок находится далеко от стены, закрепите трубодержатель на верхней части фанкойла с помощью винтов-
саморезов № 10. Отогните трубодержатель вниз по направлению к задней части блока, удалите провисание
и прикрепите его к стене с помощью шурупов с квадратной головкой размера 5/16 дюйма.
Обычно требуется такое крепление с обеих сторон блока.
b. Если блок находится у стены помещения, прикрепите его к стене с помощью углового кронштейна толщиной 1/8 дюйма.
Кронштейн крепится к блоку с помощью винтов-саморезов № 10, а к стене - с помощью шурупов с квадратной головкой
размера 5/16 дюйма (см. рис. 7).
Шаг 3—Подключение к воздуховодам
Подключите подающий воздуховод с внешней стороны к 3/4-дюймовому фланцу, находящемуся на подающем отверстии
корпуса. Закрепите воздуховод, используя крепления, соответствующие его типу, а затем загерметизируйте соединение.
Если требуются фланцы для подключения нагнетательной линии, установите сертифицированный производителем
дополнительный комплект. Чтобы предотвратить передачу вибрации, используйте между агрегатом и каналом гибкие
соединения. Если блок содержит электронагреватель, гибкие соединения должны быть изготовлены из термостойких
материалов. Если воздуховод проходит через некондиционируемые помещения, то его надо покрыть теплоизоляцией
и пароизоляцией. У блоков с 20 - 30 кВт нагревателями надо соблюдать расстояние не менее 2,5 см от воздуховода
до возгораемых материалов на протяжении 36 дюймов (около 1 м) от блока.
Звукоизоляция воздуховодов
Если система металлических воздуховодов не имеет 90° поворотов труб и расстояние до первого ветвления основного
канала менее 10 футов (3 м), то может потребоваться внутренняя звукоизоляция. Вместо этого можно установить
фиберглассовый воздуховод, изготовленный и установленный в соответствии со стандартом SMACNA для фиберглассовых
воздуховодов. Как звукоизоляция, так и фиберглассовый воздуховод должны соответствовать стандартам Национальной
Ассоциации противопожарной защиты для воздуховодов класса 1, стандарт UL 181.
Шаг 4—Электрическое подключение
Все фанкойлы, посавляемые с завода-производителя, содержат печатную плату (PCB) с предохранителем контура низкого
напряжения (5 А), разъем селектора скорости вентилятора (SPT) и переключатель реле задержки запуска (TDR).
Для отключения задержки запуска отсоедините провод JW1. (см. рис. 8.) Если установлена сертифицированная
производителем дополнительная система управления, проверьте соответствие электрических соединений прилагаемой
схеме и убедитесь, что контакты не нарушены во время перевозки и установки агрегата. Если требуется установка других
устройств управления, см. табличку с данными на корпусе фанкойла.
ПРЕДУПРЕЖДЕНИЕ: Если выключатель будет расположен на корпусе фанкойла, выберите место,
где сверление отверстий и крепежные элементы не повредят электрические компоненты агрегата
и элементы холодильного контура.
Перед электрическим подключением блока убедитесь, что параметры питания (напряжение, частота, допустимая токовая
нагрузка, фазность) соответствуют параметрам, указанным на табличке блока. На табличке указана также схема
подключения питания высокого и низкого напряжения. Соединения должны соответствовать стандартам NEC
и действующим местным правилам. Используйте только медные провода.
