Carrier FB4B 048 [8/15] Шаг 5 подключение холодильного контура

— 8 —

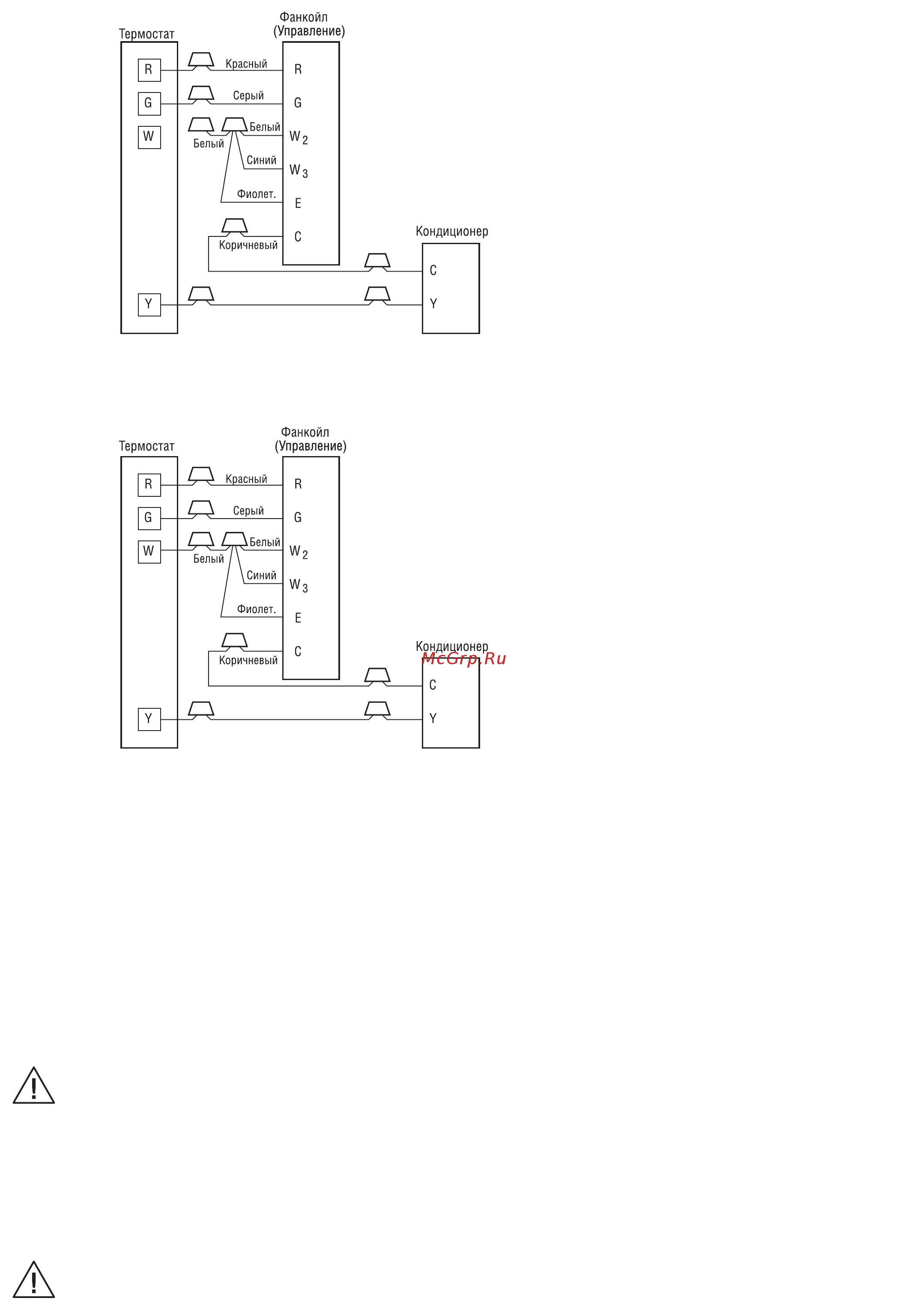

Рис. 9—монтажная схема

подключения кондиционера

(только охлаждение)

Рис. 10—монтажная схема

подключения кондиционера

(охлаждение и 1 уровень нагрева)

Выбор скорости вращения производится на печатной плате реле вентилятора. Для изменения скорости двигателя

отсоедините провод от клеммы реле (SPT) и замените проводом, соответствующим желаемой скорости (см. рис. 15).

Наденьте изолирующий колпачок на конец провода, отключенного от реле.

ВНИМАНИЕ: При низком статическом давлении рекомендуется включать низкую скорость вентилятора, чтобы избежать

уноса воды из теплообменника.

Все модели имеют 3 скорости вентилятора. Низкую скорость (красный провод) следует выбирать, если фанкойл подключен

к внешнему блоку несогласованного типа. Среднюю скорость (синий провод) применяют при подходящем внешнем блоке.

Высокая скорость (черный провод) используется для хорошо согласованных систем с высоким статическим давлением.

Шаг 5—Подключение холодильного контура

Используйте дополнительный комплект труб для фреонового трубопровода или имеющиеся трубы, подходящие

для холодильного контура. Линия всасывания должна иметь теплоизоляцию. Не используйте поврежденные или

загрязненные трубы, чтобы не забилось устройство регулировки потока хладагента.

Обязательно вакуумируйте контур до 500 микрон перед открыванием запорных клапанов.

ПРЕДУПРЕЖДЕНИЕ: Когда трубы холодильного контура припаиваются к теплообменнику, нужно защищать

от повреждения высокой температурой поверхность блока и крышку поддона для сбора конденсата.

ПРЕДУПРЕЖДЕНИЕ: Оберните боковую поверхность патрубка мокрой тканью, чтобы не повредить ТРВ

и выполненные на заводе-изготовителе соединения.

Блок имеет патрубки для подключения линии всасывания и линии жидкого хладагента. Сначала нужно подключать линию

всасывания.

1. Отрежьте трубы нужной длины.

2. Вставьте трубу в соответствующий патрубок до самого его конца.

3. Запаяйте соединение с использованием серебряного или другого сплава. Не используйте припои

(материалы, плавящиеся при температуре ниже 800°F = 427°С). Соблюдайте действующие местные правила.
