— 12 —

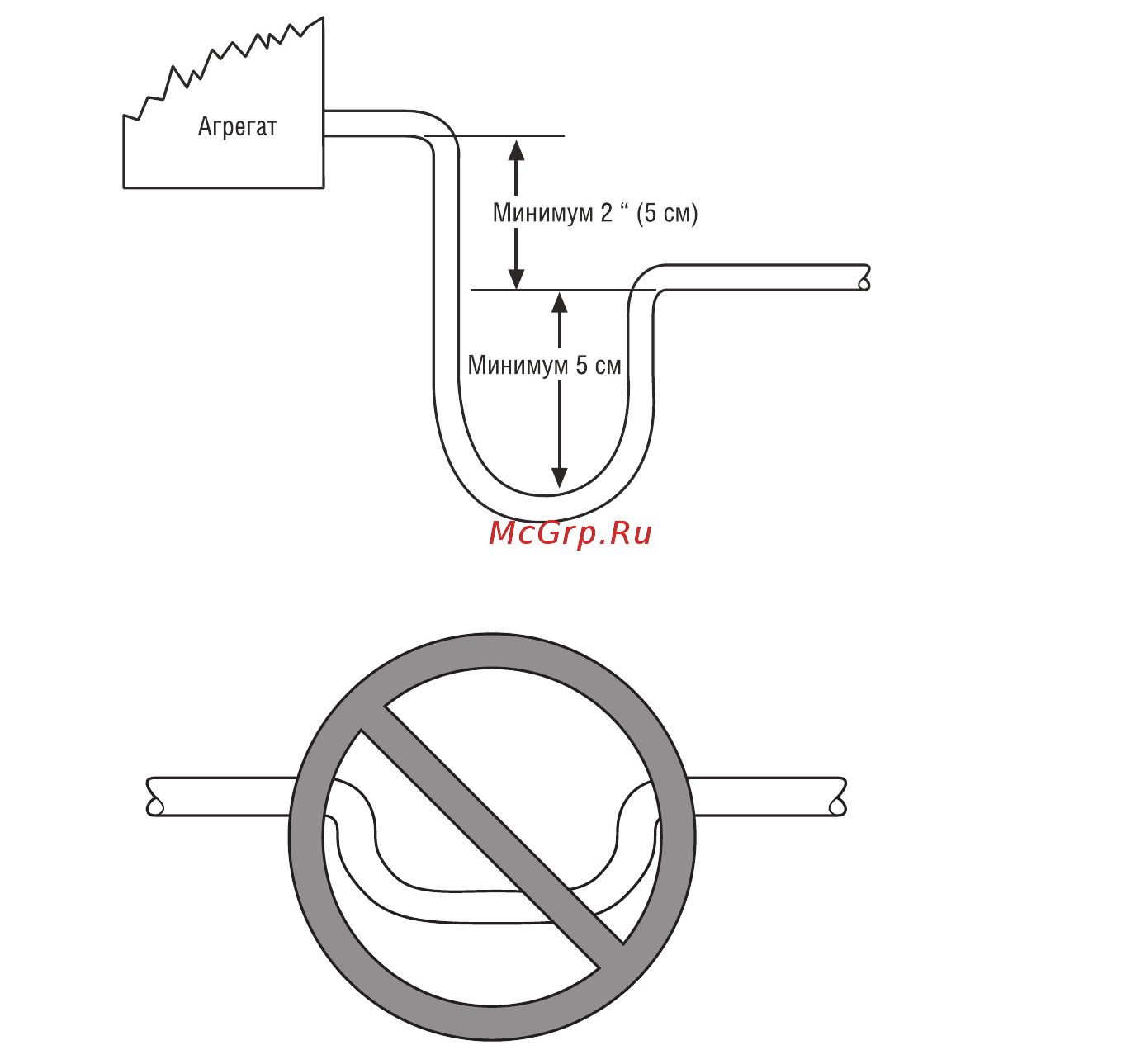

Рис. 17—Рекомендуемые петли-затворы,

предотвращающие возврат конденсата

Рис. 18— Недостаточная глубина затвора

Не используйте затворы

слишком малой глубины!

Шаг 8—Дополнительные устройства

A. Электронный очиститель воздуха

Электронный очиститель воздуха подключается к блоку согласно схеме, показанной на рис. 22. Этот способ требует

наличия трансформатора, приобретенного отдельно. Требования к трансформатору и набору приспособлений указаны

в инструкции к воздухоочистителю.

B. Увлажнитель воздуха

Увлажнитель воздуха подключается к блоку согласно схеме, показанной на рис. 21 и 22. Реле блокировки охлаждения

приобретается отдельно (см. рис. 23).

Шаг 9—Режимы работы блока

A. Непрерывная вентиляция

Термостат замыкает контакты R и G. G подает питание на реле вентилятора (на печатной плате), передающее питание

на двигатель вентилятора внутреннего блока. Когда контакт G обесточен, реле размыкается после 90-секундной задержки.

B. Режим охлаждения

Термостат подает питание на контакты R и G, R и Y. G подает питание на реле вентилятора (на печатной плате),

передающее питание на двигатель вентилятора внутреннего блока.

Когда контакт G обесточен, реле размыкается после 90-секундной задержки.

C. Режим обогрева (тепловой насос)

Термостат подает питание на контакты R и G, R и Y, R и O (только модели с тепловым насосом). G подает питание на реле

вентилятора (на печатной плате), передающее питание на двигатель вентилятора внутреннего блока.

Когда контакт G обесточен, реле размыкается после 90-секундной задержки.

D. Режим обогрева (тепловой насос и дополнительный электронагреватель)

Термостат подает питание на контакты R и G, R и Y, R и W. G подает питание на реле вентилятора (на печатной плате),

передающее питание на двигатель вентилятора внутреннего блока. W подает питание на реле электронагревателя,

включающее электронагреватель. Когда контакт W обесточен, реле электронагревателя размыкается и он отключается.

Когда контакт G обесточен, реле вентилятора размыкается после 90-секундной задержки.

E. Электронагреватель или защитный нагреватель

Термостат замыкает контакты R и W. W подает питание на реле электронагревателя, включающее электронагреватель.

Двигатель вентилятора получает питание от нормально замкнутых контактов реле вентилятора.

Когда контакт W обесточен, реле электронагревателя размыкается.
