Carrier FB4B 048 [9/15] Шаг 7 дренаж конденсата

— 9 —

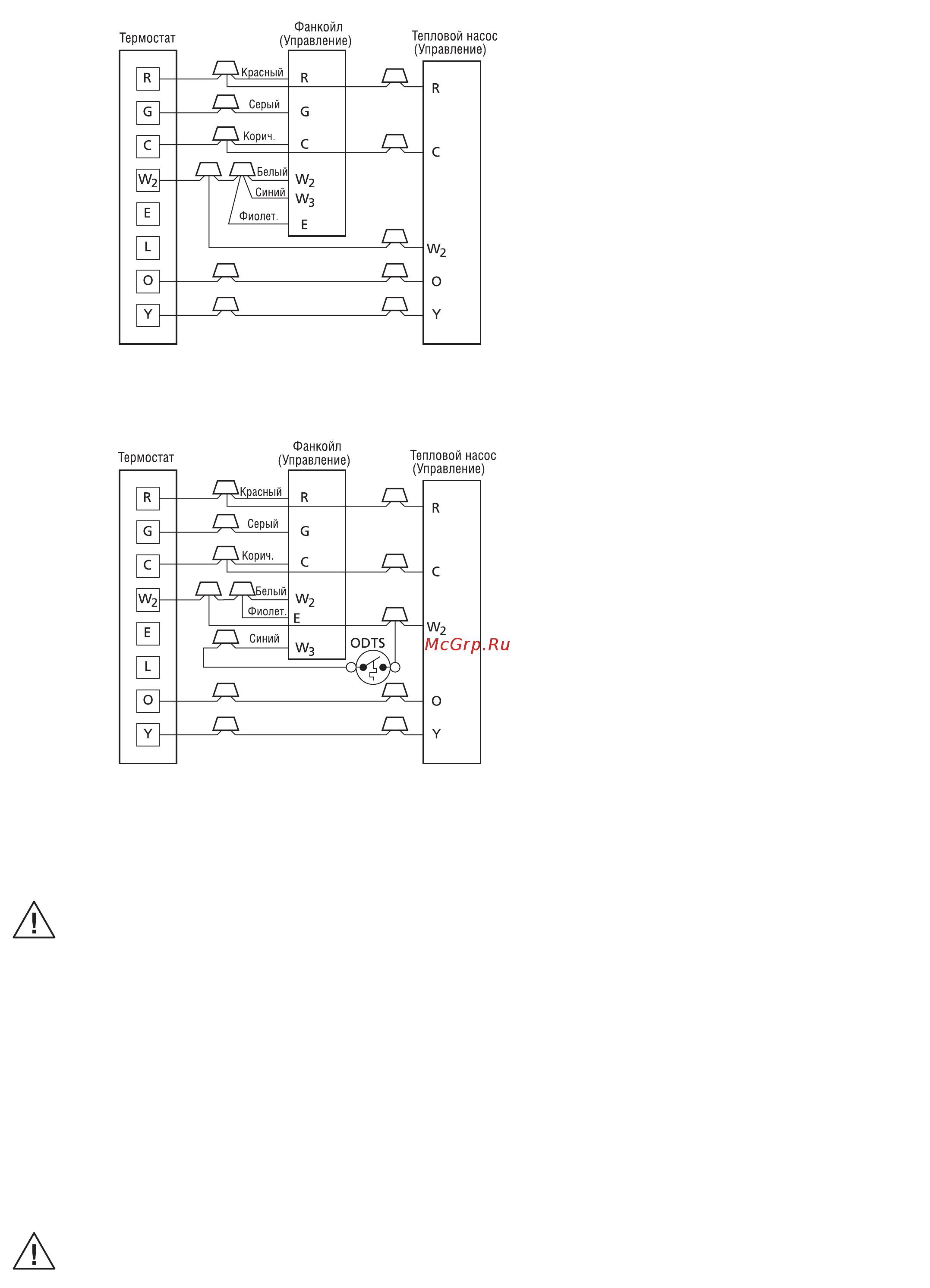

Рис. 11—монтажная схема подключения реверсивного холодильного агрегата

(охлаждение и 2 уровня нагрева без внешнего термостата)

Рис. 12—монтажная схема подключения реверсивного холодильного агрегата

(охлаждение и 2 уровня нагрева с одним внешним термостатом)

ПРЕДУПРЕЖДЕНИЕ: Расположение агрегата с направленным вниз потоком требует специальной

конструкции дренажной системы как при наличии наклонного теплообменника, так и при “А”-образном

теплообменнике. Вертикальные дренажные трубы имеют сливное отверстие между основной

и дополнительной дренажной системой. Это отверстие должно быть закрыто пробкой во всех случаях,

кроме направления потока вниз. Снимите пластиковую крышку, закрывающую только вертикальный

дренаж. Выньте пробку из сливного отверстия. После завершения монтажа агрегата с направленным

вниз потоком заделайте стыки патрубка, идущего от вертикального поддона, чтобы избежать утечек

воздуха и снижения производительности.

ПРЕДУПРЕЖДЕНИЕ: При использовании терморегулирующего вентиля (установлен на заводе в моделях

FC4C) с однофазным поршневым компрессором требуется пусковой конденсатор компрессора и реле.

Идентификационный номер комплекта для запуска компрессора указан в инструкции к внешнему блоку.

Шаг 6— Устройство регулирования потока хладагента

При необходимости замените поршень регулятора. Проверьте типоразмер поршня, указанный на табличке внуреннего блока,

и убедитесь, что он соответствует данным, указанным на табличке внешнего блока. Если это не так, замените поршень

регулятора внутреннего блока на поршень, поставленный вместе с внешним блоком. Поршень регулятора потока хладагента

из внешнего блока подходит для всех совместимых внутренних блоков (см. рис.16). Для замены поршня пользуйтесь

гаечным ключом. Затяните шестигранную гайку вручную, а затем дотяните гаечным ключом на 1/2 оборота. Не превышайте

усилие 30 фт*фунт.

Шаг 7— Дренаж конденсата

Для подключения дренажных линий нужно удалить пробку, закрывающую отверстие. С помощью ножа проделайте отверстие

возле петли, а затем плоскогубцами потяните за петлю и выньте пробку. Если необходимо, очистите края отверстия

и установите дренажную трубку. Затем уплотните соединение дренажной трубы с патрубком, чтобы избежать утечек.
