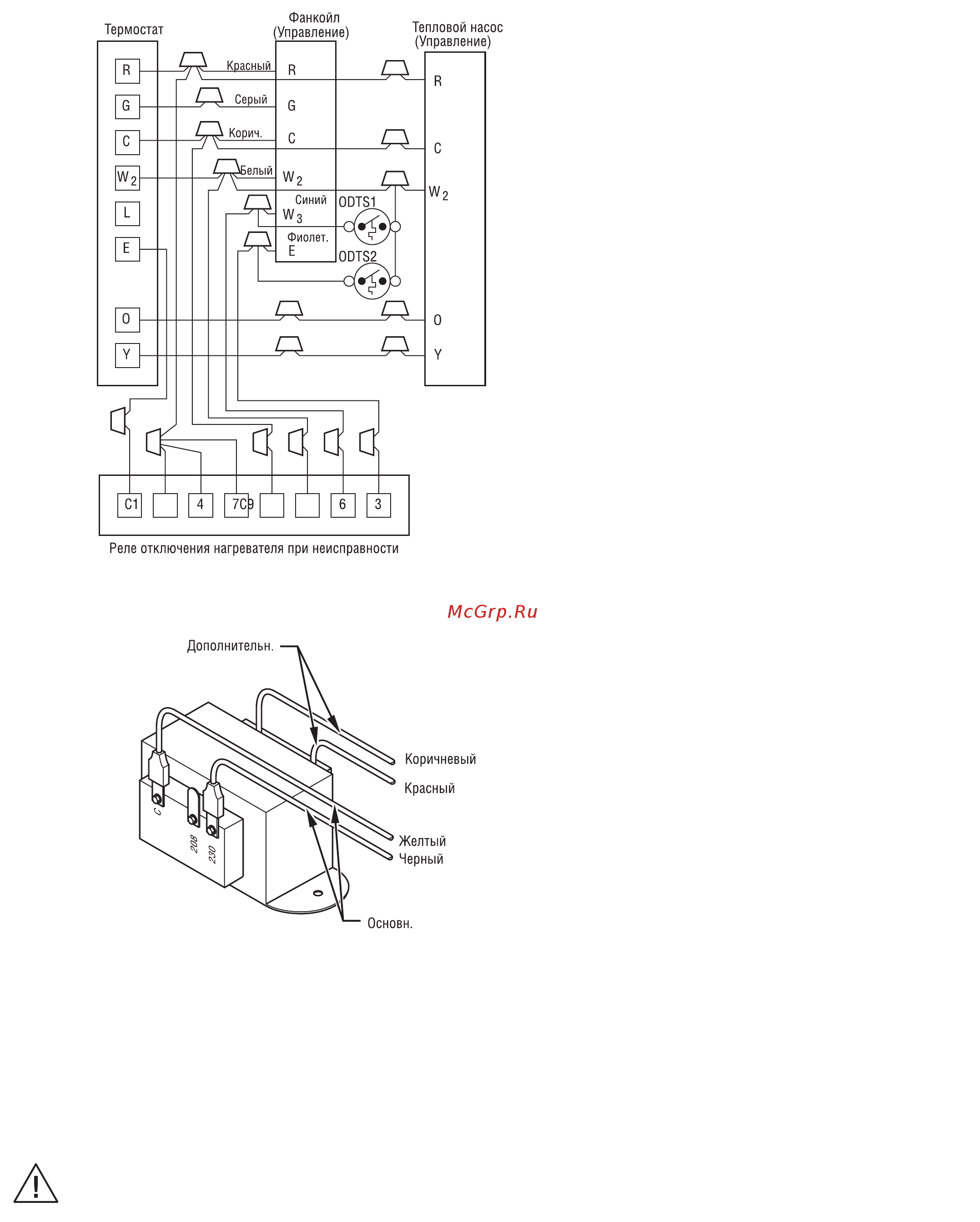

Рис. 13—монтажная схема подключения реверсивного холодильного агрегата

(охлаждение и 2 уровня нагрева с двумя внешними термостатами)

Рис. 14—Подключение трансформатора

Блоки имеют патрубки основного и дополнительного дренажа конденсата диаметром 3/4 дюйма с внутренней резьбой.

Монтаж дренажных линий описан на рисунках 1, 2, 4, 5 и 6.

Чтобы избежать повреждения имущества и агрегата, а также добиться оптимальной производительности дренажа,

нужно подключить ОБЕ дренажные линии - и основную, и дополнительную. На каждой линии необходимо сделать затвор

достаточной глубины, предотвращающий возврат воды из дренажной системы (см. рис. 17). Вы можете приобрести

сертифицированные производителем блоков затворы. Рекомендуется использовать патрубки из ПВХ и пластиковые

поддоны для сбора конденсата. Затяните соединение вручную, затем дотяните на 1/2 - 1 оборот. Не затягивайте трубы

слишком сильно. Загерметизируйте дренажное соединение.

ПРЕДУПРЕЖДЕНИЕ: Слишком маленькая глубина затвора не обеспечит правильный дренаж конденсата

и не подходит для данных блоков (см. рис. 18).

ВНИМАНИЕ: При монтаже дренажных труб следите, чтобы они не затрудняли доступ к панели фильтра,

иначе впоследствии будет трудно заменять фильтр. После подключения залейте водой оба затвора.

ВНИМАНИЕ: Если блок размещен в жилом помещении или установлен в подвесной потолок, то надо установить под всем

агрегатом дополнительный, купленный отдельно, поддон. Дополнительную дренажную линию нужно вывести в этот поддон.

Конденсат из дополнительного поддона должен отводиться в место, где его появление будет заметно.

Вместо установки дополнительного поддона (если это допускают правила эксплуатации помещения) можно вывести

отдельную дренажную линию диаметром 3/4 дюйма в место, где появление воды будет заметно.

Владельца помещения нужно проинформировать, что если из дополнительной дренажной линии или из дополнительного

поддона вытекает вода, то агрегат требует сервисного обслуживания. В противном случае конденсат может повредить

окружающие предметы.
